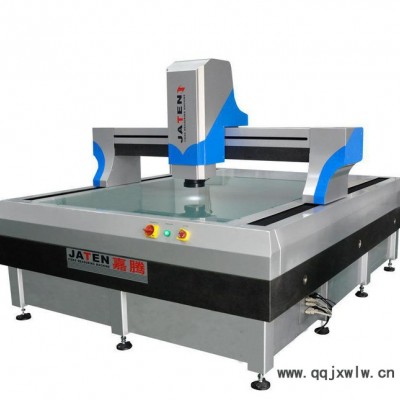

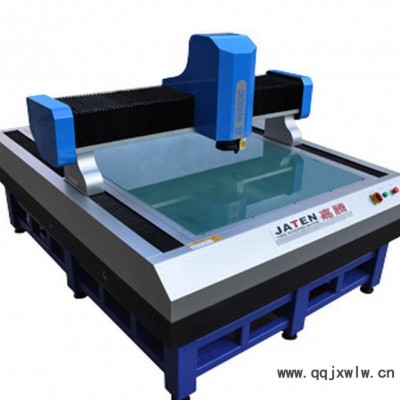

儀器簡介：

經濟型三次元DV系列影像測量儀造型新穎，基座及支撐部位全采用大理石，極大的增強工作狀態的穩定性，為被測量工件要求精度提供保障。

儀器用途：
經濟型三次元DV系列影像測量儀適用于以二坐元及三坐元測量為目的的一切應用領域，在機械、電子、儀表、塑料等行業被廣泛應用。

儀器特點：

●帶紅外線定位指示燈，便于尋找被測工件部位；

●配四驅可選擇調節反射燈，對于分區域測量具有巨大幫助；

●采用大理石主體平臺，增強機構的穩定性，更有效保

障測量精度；

●標配非接觸式測高功能；

● Z軸測高行程可達250mm，擴大了可測范圍；

●配有我公司研發的QuickMeasuring全自動測量軟

件，大大提高測量工作效率。

儀器規格參數：

儀器型號

DV-2515T

DV-3020T

DV-4030T

金屬臺尺寸

408×308

458×358

458×558

玻璃臺尺寸

306×196

250×350

450×350

運動行程

250×150

300×200

400×300

外形尺寸

929×612×1082

930×670×1100

1080×770×1110

儀器重量(Kg)

300

330

400

放置臺負載/尺寸

≥450kg，長寬高尺寸：1120×730×780mm

≥500kg長寬高尺寸：1250×900×780mm

傳動形式

X、Y軸光桿傳動，Z軸絲桿傳動

數據測量系統

1、光學尺分辮率：X、Y、Z軸0.0005mm；

2、X、Y坐標示值誤差：≤(3+L/200)um；

3、Z軸行程250mm；

4、多功能數據處理器可測量點、線、圓、弧、圓心距、角度擺正等

影像系統

1、高分辮率CCD彩色攝像機；

2、0.7~4.5X變焦鏡頭，總視頻放大分辨率為30~230X（配2X物鏡時，總視頻放大

倍率可達到440X）

照明系統

可分四個區域調節光源強弱

工作環境

溫度20℃±3℃,濕度45％~75％

電源

AC 220V±10％50Hz
