加工定制	否
類型	龍門式三坐標測量機
定位精度	0.0001（mm）
外形尺寸	1250*1500*2500（mm）
適用范圍	500X500X250
規格	Fetura2000（H）(A)
產品商標	JATEN
營銷模式	**
公司性質	生產制造企業
品牌	嘉騰
型號	PowerMetro系



公司簡介



    東莞市嘉騰儀器儀表有限公司是一家專業從事研發生產影像測量儀、三坐標測量機、投影儀、工具顯微鏡、數據處理器（數 顯箱）等多系列產品的廠家.公司集精密光學儀器、自動化控制系統研發、設計、制造、銷售、服務于一體,是國家級的高新科技生產制造企業.目前在全球擁有四家貿易公司，一家綜合性科研中心，一家現代化生產基地。
      公司充分發揮光學和自控技術領域的科技人才優勢，產品開發與產品科技含量已遠領先于行業同類產品；產品的品牌已發展成業內科技領先的知名品牌!公司依托科技人才優勢以光學測量儀器、可靠性測試方案、自動化生產設備、物流周轉箱為主的系列產品開發，形成同行業 系列最全、最專業一站式方案制造商。公司的主要產品有:影像測量儀,三坐標測量機,測量投影儀,工具顯微鏡,數據處理器,數顯箱,影像測量儀,三次元測量機,二次元影像測量儀等各類光學設備儀器.多年來產品已遠銷世界四十多個國家和地區，深受用戶好評與信賴! 歡迎廣大商友前來咨詢訂購!



產品說明



廠家直銷 CNC影像三次元測量機,國產龍門式三坐標測量機應用領域：
嘉騰儀器儀表有限公司最新推出的PowerMetro系列產品三次元測量機，廠家直銷 CNC影像三次元測量機,國產龍門式三坐標測量機是光學測量技術的新突破，具有高效率，高靈活性和高精密的先進影像測量系統-PowerMetro三次元測量機，我們已獲得美國Apple公司認可??！



〓 三次元測量機儀器特性 ◇ Z軸為導航太鋁合金材料◆ 固定橋式結構,花崗巖床臺◇ 加裝雷射測頭可與3D掃描軟件結合◆ 精密的機械設計◇ 高剛性的材質◆ 采用科學的校正與組裝技術◇ 完善的校正報告與技術文件 〓PowerMetro系列 → 經濟型E系列三次元測量機→ Fetura系列實用型三次元測量機→ PowerMetro L系列大型三次元測量機
〓 堅固 防塵設計 CNC 坐標測量系統應具有高速移動的 XYZ 工件臺，且精度高、重復性高和可靠度高 Power Metro 影像測量系統 XYZ 工作臺采用橋式設計，除牢固的花崗石底座和立柱外，Z 軸采用航空鋁合金材料，增加定位精度。另外，與其它同類產品采用塑料相比，Power Metro 影像測量系統的保護外殼采用高精度、加固的玻璃纖維制成。
〓 強大的軟件功能     與 PowerMetro 影像測量儀系統匹配的是我公司獨立開發的 Smart Inspector Pro 測量軟件，SmartInspector Pro 是一款多功能、易操作的軟件，此軟件可編程進行重復測量任務以達到全自動測量。 Smar tInspectorPro 擁有精密影像處理、獲取坐標數據和幾何運運算等功能。測量結果可直接輸出為 EXCEL 格式。另外，可供用戶選配的 PowerMatch 軟件可顯示工件點云通過將點云與 CAD 設計圖進行比較，可直接反映出工件與原設計的差異。

型號(Model)		Fetura2000（H）(A)	Fetura3000（H）(A)	Fetura5000（H）(A)	Fetura8000（H）(A)
測量范圍	X	200	300	500	800
	Y	200	300	500	800
	Z	200		250
技術指標Technical Features
影像攝取系統		SONY 1/2" High-resolution black & white CCD camera		德制1394接口，數字式1/2"高分辨率彩色CCD，最高達到每秒80幅顯示頻率
分辨率		0.1um
重復精度		X、Y=1.3um；Z=2.5um	（H）X、Y=1.3um	X、Y=1.3um；Z=2.5um	（H）X、Y、Z=2.0um
測量精度		U1 x、y = (1.5+L/333)um Advance：U1 x、y = (1.0+L/333)um		U1 x、y = (2.0+L/333)um Advance：U1 x、y = (1.0+L/333)um
		U1 z = (3.0+L/250)um Advance：U1 z = (2.0+L/250)um		U1 z = (3.0+L/250)um Advance：U1 z = (1.5+L/250)um
		U2 x、y = (2.0+L/250)um Advance：U2 x、y = (1.5+L/250)um		U2 x、y = (2.5+L/250)um Advance：U2 x、y = (1.5+L/250)um
光源照明系統		同軸光（黃色LED） 輪廓光（黃色LED) 環光（黃色8向16位）		同軸光（2組白色LED，含圖案對焦光學片及機構） 輪廓光（白色LED) 環光（白色7向14位附彩色CCD）
雷射激光系統		Keyence LKG30 光點理論直徑：30um 工作范圍：±4.5um 參照距離：30mm 光波長度：650nm
CCD兩種對焦模式		快速對焦（約1.5秒）& 高精度對焦
雷射對焦		單點對焦/掃描對焦
縮放倍率 (2*3段同軸Zoom)	1X物鏡	25X 50X 100X (分辨率：1280X1024 17")
	2X物鏡	50X 100X 200X (分辨率：1280X1024 17")
焦距/工作范圍	1X物鏡	92mm/81~93mm
	2X物鏡	36mm/34~37mm
機器特征Machine Features
機器型式		花崗巖床臺固定橋式
機器重量（凈重/毛重）		590kg/660kg	710kg/810kg	1080kg/1230kg	2120kg/2320kg
最大載荷		30kg
最高運行速度		X、Y=200mm/s Z=100mm/s		X、Y=300mm/s Z=200mm/s
最高加速度		1000mm/s2
系統特征System Features
控制系統		全自動CNC控制系統
驅動系統		四軸程控：三軸交流伺服馬達全閉回路控制，高精密級線性滑軌與預壓滾珠螺桿驅動，步進馬達Zoom同軸控制鏡頭組
軟件配置	標準	PowerMetrix 3.0
	選配	制程統計管制SPC模塊（網絡版）；QV、VMS程序轉換系統PowerMetrix離線版；3D型狀誤差動態分析軟件；CAD整合型報表；精密測量操作系統等
	操作系統	Windows XP
外部工作環境Operating Environment
電源		220V 50～60HZ >10A
功率		1.5KW		2.0KW
溫度范圍		20℃±2℃    1℃/1h    2℃/24h    1℃/m
濕度范圍		40%~70%
電腦配置		可選（實際出貨以報價單為準）



公司產品目錄





【影像測量儀類】

                       大行程影像測量儀,二次元影像測量儀,多視頻影像測量儀,刀具測量儀,

                       一鍵式影像測量儀

【三坐標測量儀】

                      三坐標測量儀,手動三坐標測量機,全自動三坐標測量機,CNC非接觸式實用

                     型三坐標測量機,CNC非接觸式經濟型三坐標測量儀,CNC非接觸式大型三

                      次元測量機

【測量投影儀類】

                      立式測量投影儀,臥式測量投影儀
【工具顯微鏡類】

                     GX2515-ⅡN工具顯微鏡,GX2515-ⅡA工具顯微鏡,VMS-1860工具顯微鏡,GX-2010

                                  測量工具顯微鏡

【數據處理器類】

                       QP600數據處理器(數顯箱),USB數據盒,DP100數據處理器(數顯箱)

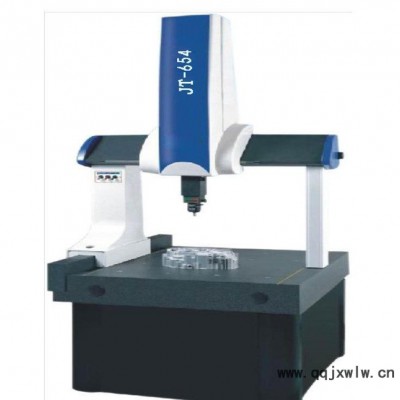

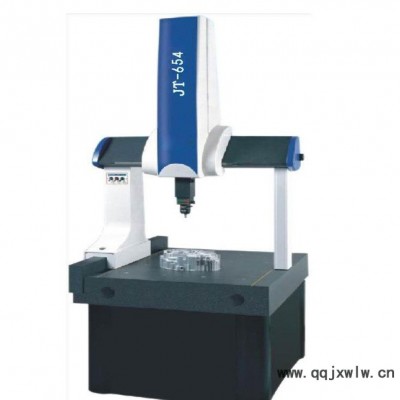

產品圖片
