一．概述

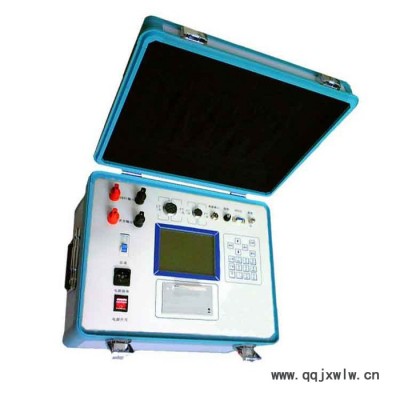

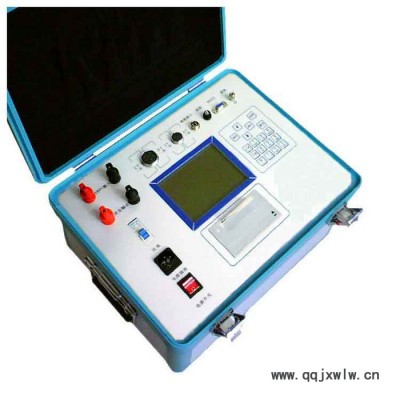

 互感器多功能測試儀（互感器誤差分析儀）是公司在成功開發互感器校驗儀的基礎上，詳細分析互感器的數學模型而開發出的互感器現場測試儀器。

該儀器可按國標測量CT伏安特性及曲線、5%、10%誤差曲線、直阻、變比極性,電流互感器的比差和角差，還可測量電流1%~120%間任意百分比的比差和角差；可直接測量電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊。另外，儀器采用本公司**研制出的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。

二、技術特點:

對電流互感器和電壓互感器能完成的試驗項目如下:

電流互感器試驗項目 :

1): 電流互感器的電壓變比測量

2):電流互感器的極性判別

3):電流互感器的二次直流電阻測量

4):電流互感器的伏安特性測量

5):電流互感器的規程誤差測量

6):電流互感器的實際負荷的測量

電壓互感器試驗項目：

1): 電壓互感器的電壓變比測量

2):電壓互感器的極性判別

3):電壓互感器的伏安特性測量

4):電壓互感器的空載誤差

5):電壓互感器的實際負荷的測量

伏安特性實驗:

自動型測試: 電源380AC與220AC自動，自動計算出拐點電壓和電流及復合誤差,直觀判斷互感器是否合格?？扇詣?dòng)地將伏安特性曲線測試描繪出來，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動?？旖?、簡單、方便。無需專門培訓，容易掌握。

功能全面:  可測試保護CT伏安特性、5％和10％誤差曲線，直阻、變比、極性.

自帶大屏幕圖形LCD、全漢化圖形面   測試時直接顯示伏安曲線圖，清晰美觀，直觀方便。自帶熱敏打印機，可快速打印曲線圖及測試數據。也能隨時存儲測試數據.

可擴展性強:

⑴  可外接調壓器進行試驗   若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。

⑵ 可選外接升壓器  選配的外接升壓器**高可升至2000V、3A，用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。

儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器的一次側加一定的工頻電壓**可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠?qū)﹄妷夯ジ衅髯龇蔡匦詫?shí)驗。

儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。

本儀器可以測量沒有標識的電流互感器或電壓互感器的變比，且測量準確快速，穩定性能良好，不需另加升流或升壓源。

本儀器可以測量電流互感器1%~120%之間任意一點的比差和角差，無需標準電流互感器和外接升流器，測量的準確度滿足下面提及的技術指標要求，適合現場測試使用。

儀器可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。
