一、儀器的介紹

連接網絡型專用變壓器絕緣油氣象色譜儀，適用于電力行業充油電氣設備的制造企業——變壓器廠、互感器廠、高壓電瓷廠、套管廠等；及使用企業——發電廠、供電局等單位，操作簡便、檢測靈敏的高效專用氣相色譜儀。

該機采用三檢測器流程，一次進樣，雙柱并聯，一次分流。在檢測靈敏度，色譜峰的分離度和定量準確性方面都優于國標及行標的要求。

二、技術指標

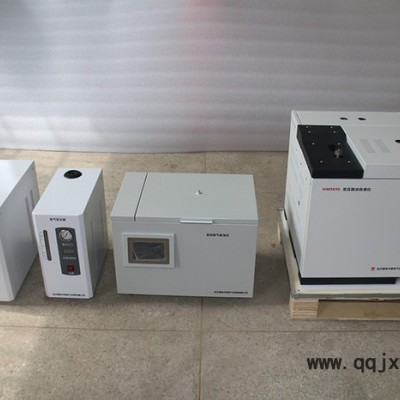

變壓器油色譜儀由進樣器、檢測器、色譜柱箱、鎳轉化爐、氣體流量控制系統、電路控制檢測系統及網絡版專用工作站等組成。

網絡化變壓器油色譜儀外觀大氣、結構合理的設計，同時加載了我公司自主研發的彩屏顯示技術、氣體電子流量控制技術。使其的自動化水平和整體性能得到了大幅提高?？s短了國產機型與進口機型的差距，加之本儀器獨特的網絡遠程傳輸及控制功能，使儀器在無人值守、分散監測、集中控制成為現實。

●溫控區域：6路

●溫控范圍：室溫以上8℃～450℃，增量： 1℃， 精度：±0.1℃

●程序升溫階數：16階

●程升速率：0.1～39℃/min（普通型）；0.1～80℃/min（高速型）

●氣體控制：機械閥控制方式、電子流量壓力控制方式任選

●外部事件：4路；輔助控制輸出4路

●進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動頂空進樣任選

●檢測器數目：3個；

●啟動進樣：手動、自動任選

●通信接口：以太網：IEEE802.3

檢測器技術指標

氫火焰離子化檢測器（FID）

●檢測限：Mt≤3×10-12g/s （正十六烷）；

●噪音：≤5×10-14A

●漂移：≤1×10-13A/30min

●高使用溫度：≤450℃

熱導檢測器（TCD）

●靈敏度：S≥3500mV?ml/mg(正十六烷)（放大1、2、4、8倍任選）

●噪聲：≤10μV

●基線漂移：≤30μv/30min

 三.主要配置說明

1.色譜柱箱

變壓器油色譜儀的柱箱容積大，可方便安裝填充柱或毛細管柱；內置大功率加熱絲并具有后開門結構，使升降溫速度大為提高；柱箱控溫保護采用雙重軟件（見鍵盤設定設置部分）及硬件保護（熔斷片，見附錄D中配件29），以保色譜柱的安全；柱箱加熱絲隱藏在網板后面，以避免熱輻射引起彈性石英毛細管柱的峰形分裂；柱箱采用低噪聲電機及不銹鋼風頁加速柱箱內溫度平衡，儀器運行平穩且機器震動小。

2. 進樣器

變壓器油色譜儀的進樣器安裝在柱箱頂部左前側。由微機控制器設置并控制其溫度。進樣器的**上部是一個散熱帽，散熱帽的下部嵌裝有硅橡膠進樣墊。進樣器的載氣進口和氣路控制系統中的穩流閥輸出口相連接。

3.熱導檢測器（TCD）

它的結構及工作原理是：在一個導熱體中加工四個對稱的腔室，每個腔室中各放一個熱敏元件。其中，兩個腔室是測量池，另外兩個是參比室。測量池和參比池內的熱敏元件組成了惠斯登電橋的四個臂。該電橋接入熱導檢測器信號處理板以控制電橋的工作及色譜數據的處理。在熱導檢測器內還裝有電熱元件和溫度測量傳感器，與溫度控制系統相接以控制其加熱溫度。

4. 氫火焰離子化檢測器（FID）

FID檢測器屬于質量型檢測器，不僅具有靈敏度高、線形范圍寬的特點，而且對操作條件變化相對不敏感，穩定性好。特別適合做常量或微量的常規分析，因?yàn)轫憫?yīng)快所以與毛細管分析技術配合使用可完成痕量的快速分析，是變壓器油色譜儀器中應用廣泛的檢測器之一。RTC-9680變壓器油色譜儀可配備兩個獨立的氫火焰離子化檢測器。

5. 鎳觸媒轉化爐

鎳觸媒轉化爐是將被測樣品中微量的**和二氧化碳轉化為甲烷的轉化裝置。在色譜柱和氫焰離子化檢測器之間安裝上本裝置，可容易地分析10ppm以下的在熱導檢測器（TCD）不能完成的CO、CO2微量分析。在本電力專用色譜儀中，采用了在爐箱內FID檢測器下直接安裝的方式，減小樣品轉化后的氣路體積，改善了峰型。

6. 顯示屏與鍵盤

電力色譜儀采用5.7寸漢字彩色液晶（可配備觸摸屏），用戶可一目了然的查看儀器的工作狀態。

2.7  外部事件控制與通信輸出

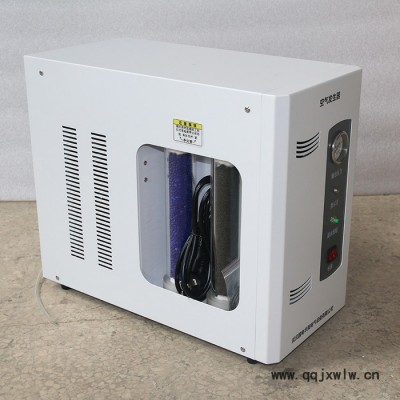

專用分析儀的外部事件控制在儀器的內部?？刂浦靼遄竺嬉涣袨闅饴房刂戚敵?，右面一列為外部事件控制輸出；自上而下二個端子為一組。氣路控制輸出分別為：載氣（氮?dú)猓?、氫氣、空氣、點火控制；外部事件分別為：事件1、事件2、事件3、事件4（或開始信號）輸出。

儀器的通信采用10M/100M自適應以太網接口。通過局域網與工作站計算機通信。

8 電源開關

電源開關為機器的電源開關。

警告：當打開機器，可能觸及電氣部分時，應將電源插頭拔離電源！關閉電源開關，色譜儀器內部部分電器仍有高壓存在！

9 色譜儀網絡版工作站

為適應變壓器油色譜儀的網絡化需求，從根本上解決傳統色譜儀的使用弊端，公司研發了突破傳統的網絡版專用工作站。該工作站適用于所有色譜儀。
