**部分：基本配置技術參數

1．橫向?qū)к夐g距                                                  4000mm

2．有效切割寬度                                                  3200mm

3．縱向?qū)к夐L度（導向面光潔度Ra≤0.8μm）                       10000mm

4．有效切割長度                                                  8000mm

5.火焰（等離子）割炬                                 1組升降體（1把火焰）

6.控制開關                                                       若干

7.割炬升降高度）                                                 ≤200mm

8.火焰切割厚度（穿孔）                                           ≤80mm

9.**大切割厚度                                                 ≤200mm

10．切割速度                                                0-1000mm/min

11．空程運行速度                                            0-6000mm/min

12．切割表面粗糙度                                           國標

13.切割氣體                                               氧+**（丙烷）

14．驅動系統                                                   雙邊驅動

第二部分：關鍵件清單

第三部分：機型介紹

一、主機結構

1．橫梁采用德國技術，龍門式機架，更好的消除扭力矩的結構，焊接后回火噴砂處理，以徹底地消除內應力，使之在長年使用中不發生變形。

2．割炬升降掛架用于實現割炬自動升降。為了保證升降精度，采用滾珠直線導軌作為導向機構，保證割槍與水平面的垂直度，從而保證了切割精度。

3．機械傳動系統全部采用精密滾動軸承和加工精度為國標6級的精密齒輪與齒條的嚙合。

4．驅動系統采用原裝行星減速器，其輸入、輸出誤差僅16弧分，同時，在橫向、縱向齒輪傳動結構中，增加了自動補償間隙的裝置，使之傳動結構能準確執行數控系統發出的指令。

5．主動端梁：縱向軌道夾緊裝置采用自動導向結構，不采用偏心輪夾緊結構，靠自動導向結

 構的彈簧力，使其在兩根軌道結合處的行走平穩，不會產生夾緊輪偏緊、偏松現象，其杠     桿比為1：3，完全采用德國技術。

6．所有在設備外觀能見到的鋼結構件、螺釘，均采用發黑或鍍鉻處理。

7．整機噴漆采用轎車漆種，顏色為時代黃。

二、控制部分以及特點(上海交通大學研制的專業系統)

交大-CNC系統是上海交通大學專為切割機行業開發的關于火焰、等離子切割機的先進數控系統。該系統的界面設計、切割速度和運動控制結合國內外的先進技術、工藝性能全面，操作方便，是切割加工中具有一定智能化的系統。

功能和技術參數介紹

·菜單式中文圖表；多級按鍵操作；全屏文本編輯；

·可切割任意復雜形狀的工作，實時顯示切割軌跡和速度；

·采用國際代碼，能進行數據轉換，可識別G代碼的ESSI碼；

·能現場修改切割代碼，并能對應逐條代碼顯示圖形段；

·可以進行矩陣排列、交錯排列；可對進行縮放、旋轉、橫向鏡像和縱像鏡像；

·對切割速度、加速度和速度調整倍率等進行后臺設置；

·可對工件進行割縫補償；

·切割中可即時加速度，可無限后退，可不帶I/O前進；

·在切割停車中可實現前進、后退返回原點、透槍等功能；

·可以進行臨時退出，記憶當前切割點，下次可以從記憶點進行切割；

·可以從指定的穿孔點進行切割；

·運動中實時加減速；

·運動中轉角自動限速；

·I/O、速度、位置信息實時顯示。

主要硬件參數

·用于切割和運動邏輯的32路接口信號；

·2軸驅動輸出；USB接口；

·液晶顯示器10寸，工業薄膜鍵盤；

·系統配有一鍵還原精靈；

·自動診斷功能；

·原裝光耦通斷功能；

·仿“海寶EDGE”系統的功能和操作方式，用戶可以很快很熟悉使用；

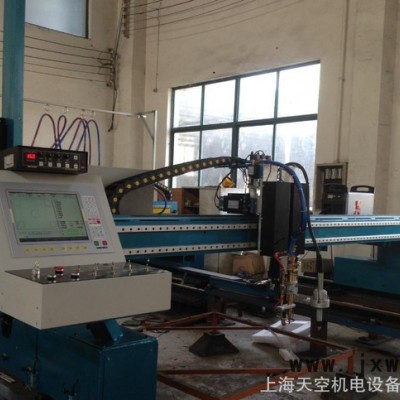

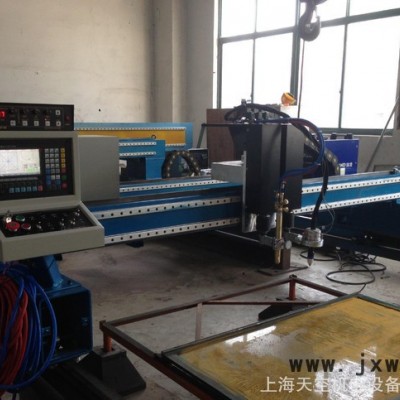

Sky-4000G的基本特點

經濟型小龍門數控火焰等離子切割機與大型龍門切割機一樣，可以切割山直線和圓弧構成的任意平面形狀零件，圖形動靜態顯示，直觀易學，可直接在機器上編程，也可在電腦上繪制或利用現成的CAD文件通過隨機附贈的軟件直接轉換為G代碼程序文件，通過U盤傳輸?shù)綑C器里，實現切割。

  “經濟型小龍門”是一種高效率、高精度、低勞動強度的數控切割設備，廣泛適用于各種機械制造業中金屬板材的下料切割工序，可以對碳鋼、不銹鋼、鋁及其他有色金屬板材進行切割。

  “經濟型小龍門”采用龍門式結構，切割方式為火焰或空氣等離子，具有自動化程度高、操作維護方便、可靠性好等特點，該機結構合理緊湊，精巧，價格合理，特別適合中小企業的板材切割下料。

  ●橫梁和兩側支腿采用整體式焊接方梁結構，經二次結構焊接后，通過退火及時效處理，得以消除機械應力，該結構剛性好，不易變形，且所有裝配面都經過精密加工而成；

  ●割炬升降體連接的線纜拖掛，采用拖鏈式，以保證氣管、電線等得以良好的保護；

  ●橫梁升降體的橫向移動采用一主多從的移動方式**可以安裝4個升降體，即4個割炬，每個升降體均帶有割炬及割炬的升降機構；

  ●橫梁背面可安裝多個直條割炬；

  ●縱向采用雙邊驅動方式；

  ●縱向配置裝配有高精度齒條的專用T型軌道，器運行的平穩及**。其工作端面采用磨削工藝，保證了機器運行的平穩及**；
