我司承諾：1、免費設計圖紙。
          2、每個業務員都是大專畢業經過1個月專業知識培訓才上崗，品德端正

，服務周到。歡迎咨詢，指點
          3、樣品免費送生產能力
一.生產能力

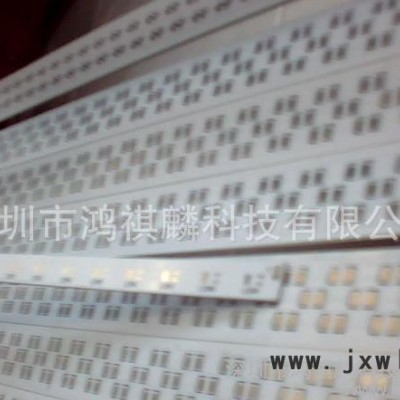

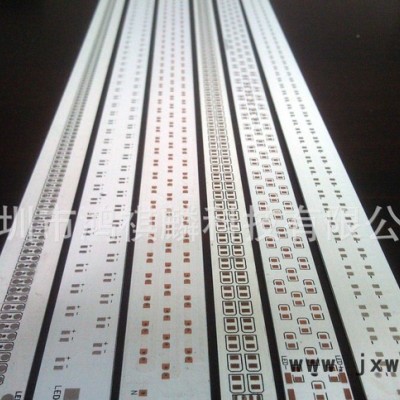

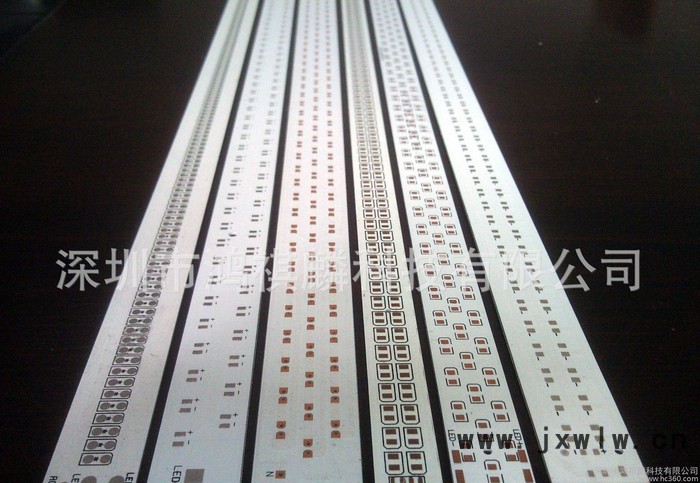

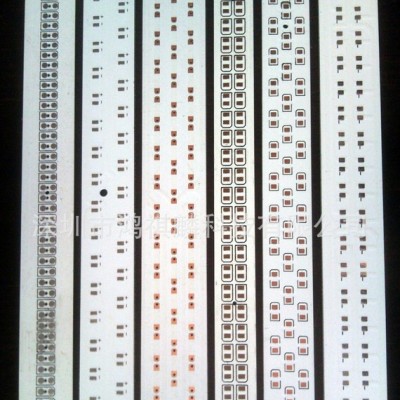

1.產品；LED鋁基線路板，1層至16層印制電路板，HDI線路板，F(xiàn)PC
2.表面處理；有/無鉛噴錫，鍍金（1-30微英寸），抗氧化（OSP），電鍍純錫，化

學沉錫，化學沉金。
3.成產能力；20000平方米/月（以LED線路板為基礎計算）
4.市場比例；海外；20%  內地；80%
二.產品周期
1.樣品；單面板3-4天 多層板5-6天
2.批量；單面板5-7天 多層板6-8天
3.重復訂單；單面板3-5天 多層板5-7天
三.質量目標
1.公司的質量方針；滿足客戶要求，發揚敬業樂業、精益求精的精神。確保產品質

量。
2.公司質量目標；
A，準時交貨率；**
B，生產直通率；99.97%
C，成員檢查合格率；99.98%
D，客戶投訴/退貨率；0-1/月
E，材料損耗率；0.2%
四.品質水平
1.主管部門；品管部
2.質量標準；IPC-A-600E，MIL標準
3.質量目標；準時交貨率99%以上、材料損耗率0.2%以下、生產直通率99%以上、產

品合格率99%以上
4成品檢驗；《成品檢驗規則及標準》《不合計品控制程序》
五.客戶意見反饋
                                            客戶投訴0755-66605323
                                                              ↓
                                             QA部按《客戶投訴處理程序》
                                                              ↓
                                                       跟進反饋客戶
                                                              ↓
                                                 處理時效；2個工作日

以**、高效取得客戶信賴?。?！
鴻祺麟生產技術指標 Technical index

1.材料                    FR-4，鋁基，聚酰亞胺/聚脂
2.板厚                    0.04mm-3.2mm(2mil-126mil)  sing le

FPC:0.04mm(2mil)
3.銅厚                    1/2 oz min :4 oz max
4.**小線寬/間距      0.075mm(3mil)
5.**小沖孔孔徑        0.25mm(10mil)
6.**小鉆孔孔徑        0.7mm(28mil)
7.公差
   7.1  鉆孔孔位       ±0.075mm(3mil)
   7.2  線寬             ±0.05mm(2mil)或線寬的±20%
   7.3  孔徑             PTH±0.075Mmm(3mil) NPTH±0.05mm(2mil)
   7.4  外形公差       銑床±0.15mm(6mil) 沖床±0.10mm(4mil)
   7.5  翹曲度          0.50%-1%
8.焊盤表面處理        Nickel/gold Plating/Entek Hot Air Leve ling
9.絕緣電阻              10KΩ-20MΩ
10.傳導電阻            ＜50Ω
11.V割
   11.1拼版尺寸       110X100mm(min.)660X600mm(msx.)
   11.2板厚             0.6mm(24mil)min.
   11.3保留厚度       0.3mm(12mil)min.
   11.4公差             ±0.1mm(4mil)
   11.5槽寬             0.5mm(20mil)max.
   11.6槽到槽          10mm min.
   11.7槽到線          0.50mm(20mil)min.
12.槽
   12.1Siot size tol.〉=2W公差 PTH L:±0.15mm(6mil) W:±0.1mm(4mil)
   12.2Siot size tol.〉=2W公差 NPTHL:±0.125mm(5mil) W:±0.1mm(4mil)
13.**小孔到圓形的距離   PTH Hole:0.13mm(5mil) NPTH Hole:0.18(7mil)
14.圓形偏差            0.075mm(3mil)
15.多層板
    15.1層間偏差      4 layers:0.15mm(6mil)max. 6 layers:0.025mm

(10mil)max
    15.2**小孔至內層圓形距離   0.25mm(10mil)
    15.3**小板邊到內圓形距離   0.25mm(10mil)
    15.4板厚公差      4 layers:±0.13mm(5mil)  6 layers:±0.15mm(6mil)
16.特性阻抗            60 ohm±10%
