供應南京數控切割機 數控切割機,數控火焰等離子切割機,管道相貫線切割機,臺式切割機,切割機,精細等離子,類激光等離子,等離子切割機,數控等離子切…
普通會員
產品價格¥1.00元/臺
產品品牌安徽道盛重工
最小起訂≥1 臺
供貨總量200 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數572
企業旺鋪http://cinemaniastigma.com/index.php?homepage=dszg551
更新日期2021-11-27 22:00
會員級別:企業會員
已 繳 納:0.00 元保證金
我的勛章: [誠信檔案]
企業二維碼: 企業名稱加二維碼
聯 系 人:盧院明(先生) 總經理
聯系固話:
聯系地址:中國安徽省合肥市肥東縣安徽省合肥市城東新城開發區燎原路19號
品牌: |
安徽道盛重工 |
所在地: |
安徽 合肥市 |
起訂: |
≥1 臺 |
供貨總量: |
200 臺 |
有效期至: |
長期有效 |
品牌: |
安徽道盛重工 |
型號: |
DDCUT4000 |
品牌 | 安徽道盛重工 |
---|---|
型號 | DDCUT4000 |

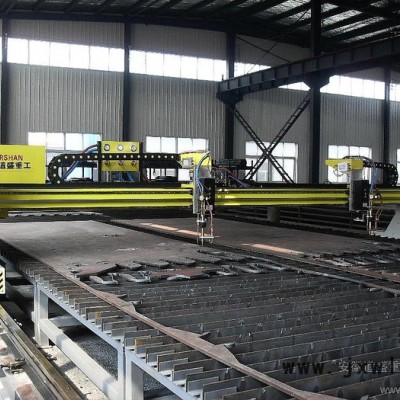

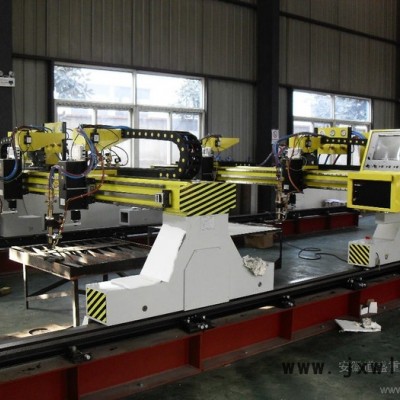

DDCUT型數控門式切割機,機器運行平穩、定位精度高、外形簡潔美觀。模塊化設計,功能擴展簡便??蛇x配不同的割炬及功能,如火焰單割炬、火焰直線三割炬等。
1 門架結構:
切割機門架主要由主橫梁和兩個縱向端架組成。主橫梁采用箱型梁式結構,縱向端架采用鋼板拼焊成型。整體退火,應力消除。
2 縱向驅動裝置:
縱向高精度齒輪、齒條傳動,齒輪、齒條間嚙合為彈簧壓緊式,嚙合誤差少,傳動平穩性高。配置精密行星齒輪箱、交流伺服系統以及光學編碼器保證機器精度。
主端架分別裝有水平導向輪,齒條面方向?yàn)楣潭▽?dǎo)向輪,反面為偏心導向輪。
3 橫向驅動裝置:
橫向驅動采用直線導軌導向,齒輪、齒條傳動,并配精密行星齒輪箱、交流伺服系統以及光學編碼器。主移動體與副移動體通過鋼帶傳動,實現割炬間的同相和鏡像運動。
4 控制系統,控制器安裝在機器的左邊,以便操作。
5 割炬自動調高系統
電容式自動調高系統(配火焰時用):由控制盒,高頻控制盒,高頻線,感應環及控制開關等組成,其工作原理是由RC振蕩電路來實現割炬高度的自動控制。
6 型割炬升降體:
重型割炬升降體是通過直線導軌和軸承實現了割炬的上、下移動。密封式裝配,垂直移動距離為200mm??梢赃x配加載單割炬、直線三割炬、等離子割炬和噴粉劃線裝置。
7 縱向?qū)к壖褒X條
導軌采用43kg級高強度重軌(U71Mn)制作,導軌的頂面和側面都經過精密機械磨削加工,在導軌外側面裝置精密齒條。
齒條安裝基準面與導軌側面平行度小于等于0.02mm。
主導軌兩側面的尺寸公差小于等于±0.02mm。
主導軌兩側面與頂面的垂直度小于等于±0.02mm。
8 電纜氣管傳送方式
拖鏈?zhǔn)竭B接,電纜和氣管通過拖鏈和主機同步移動。
Ø | 主機規格 | 4000mm |
Ø | 導軌長度 | 12000mm |
Ø | 數控移動體 | 2套 |
Ø | 數控火焰切割裝置 | 2組 |
Ø | 自動電容調高裝置 | 2套 |
Ø | 自動點火裝置 | 2套 |
Ø | 數控系統 | 上海交大系統 |
Ø | 管路傳動 | 橫向履帶、縱向拖鏈 |
Ø | 驅動系統/電機 | 日本松下 |
Ø | 減速機 | 德國NEUGART |
Ø | 驅動方式 | 單邊驅動 |
Ø | 機器顏色 | 黃色 |
