產地	浙江
產品類型	全新
動力類型	液壓
工作形式	銑
控制形式	程序控制
品牌	智創精機
型號	ZC-PZ

扇形噴嘴具有噴霧通道大而流暢，減少了阻塞現象。 噴霧形狀為多種角度的扇形由于地球重力的影響，會有“邊緣效應”的產生，即噴霧的扇形剖面產生逐漸變細的邊緣噴霧顆粒細小均勻，大而流暢的噴霧通道，保障了噴嘴系統的暢通性，有效的減少了阻塞現象；利用中高的沖擊力，和大小均勻的噴霧顆粒，使清洗更加徹底；單元組合式的連接方式，利于管理和維護，使用起來更加方便。廣泛應用于金屬加工清洗、噴霧涂層、噴射冷卻、清除油漬污漬、電鍍線沖洗、農產品清洗；食品、鋼鐵、造紙等行業清洗、噴涂和冷卻等應用；印制線路板清洗、顯、影和蝕刻等制程、雨淋試驗、噴射冷卻、半導體清洗、彩管玻殼清洗、LCD 玻璃切割清洗等行業。

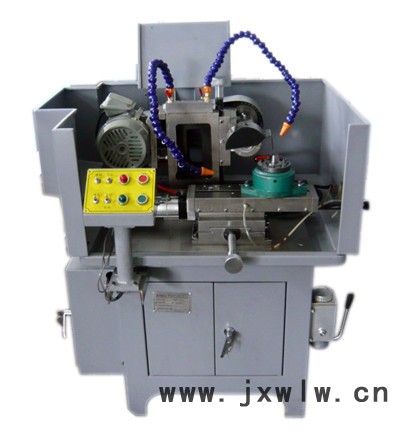

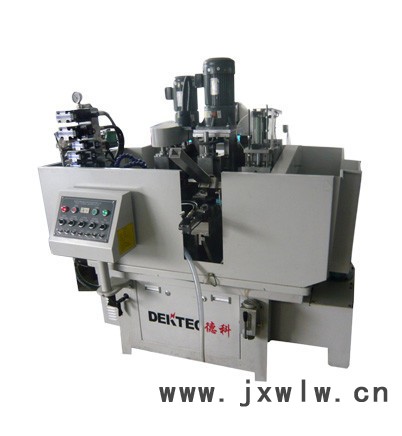

扇形噴嘴銑扁開槽機是一款針對扇形噴嘴上面的扁位、槽位進行自動化銑扁、開槽加工的一款自動化二次加工機床。

扇形噴嘴銑扁開槽機與傳統扇形噴嘴銑扁開槽加工方式比較具有如下優點：

                    多種扁位、槽位一次性加工成型，減少單工序加工的公差累積，產品加工后精度高

                    加工速度快，效率高，可提高單位產量至傳統加工方式單位產量的4－5倍

                    加工產品質量標準化，一致性高，對產品的對應加工位置與其它部位對應位置一致

                    對人工專業程度要求低，上手時間快

                    1人可同時看3－4臺機器同時加工，全自動化生產，節約人力成本


加工流程：1.送料：
振動盤送料至下料槽，下料槽下料至四角條中，送料油缸將料送入夾具夾鍔中，步進電機

在PLC控制下轉動。當方向正確后零件會進入卡位，送料油缸退回。完成送料夾具夾緊。

2.**道加工：（開雙圓弧槽）
開圓弧槽部件前后油缸動作，左圓弧槽加工完成、退回，**道工序完成；該部件的左右

油缸向右推動刀鼓座至準確位置，前后油缸推動刀鼓座前移，右圓弧槽加工完成后退回。

第二道工序完成。夾具在主軸步進電機驅動下沿絲桿快速右移。

3.第二道加工：（銑雙扁）
夾具接近銑雙扁刀具時，感應開關反饋給步進電機，過刀速度放緩，過刀完成后，即完成

第三道工序。感應開關反饋步進電機加速右移。

4.第三道加工：（粗銑V槽）

同第三道工序，過刀時放緩，完成第四道工序后夾具加速右移。

5.第四道加工：（精銑V槽）
夾具右移至精修V槽刀具時，為保證精銑效果，夾具過刀速度比第三道工序和第四道工序過

刀都要慢。具體速度可根據加工要求調節速度。

6.退料：
夾具右移到底執行退料。退料完成后夾具高速返回原位，至此完成一個加工周期，

然后重復上述流程。

附扇形噴嘴銑扁開槽機加工后樣品圖：
