>供應專區>加工協作>鑄造設備>中頻電源>帝鑫科技DX-300 IGBT中頻感應加熱設備超高頻加熱設備及配套工裝中頻電源柜中頻感應加熱設備 IGBT晶體管,配套數控淬火機床,自動化生產線,感應加熱設備,超高頻感應加熱設備,超音加熱設備,中頻加熱設備,高頻加熱設備
普通會員
產品價格￥40000.00元/套
產品品牌未填
最小起訂≥1 套
供貨總量1000 套
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數883
企業旺鋪http://cinemaniastigma.com/index.php?homepage=woyr18239953159
更新日期2021-11-11 13:28
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
未填 |
所在地： |
河南 鄭州市 |
起訂： |
≥1 套 |
供貨總量： |
1000 套 |
有效期至： |
長期有效 |
頻率： |
設備工作頻率自動適應1～15KHz。 |
輸入電壓： |
三相380V/50Hz |
| 頻率 | 設備工作頻率自動適應1～15KHz。 |
|---|---|
| 輸入電壓 | 三相380V/50Hz |
| 產地 | 河南 |
| 工作電壓 | 342V～430V |
| 品牌 | 帝鑫科技 |
| 型號 | DX-300 |

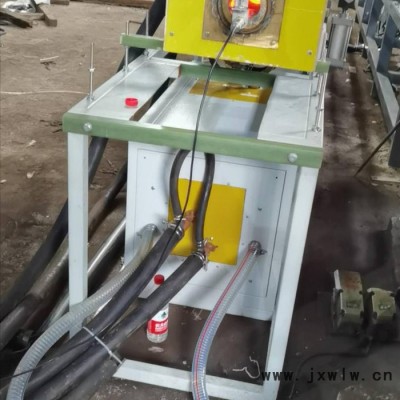

一、設備名稱：IGBT中頻感應加熱設備及配套工裝
二、設備型號：DX－300KW
三、工藝要求：直徑55mm，加熱長度1000mm,加熱溫度1000度，加熱速度<5分鐘/個）。
四、設備組成：IGBT中頻電源柜一臺，加熱線圈，進出料裝置2套（包含電控箱）。
五、產品報價：
| 產品名稱 | 規格型號 | 單位 | 數量 | 單價 | 合計 | 備注 |
| 中頻頻感應加熱設備（電動） | DX-300 | 套 | 1 | 148000 | 148000 |
|
| 1、以上價格包含13%增值稅、包裝費、國內運費，安裝調試及培訓費， | ||||||
閉式冷卻塔推薦自己在無錫購買（300千瓦中頻電源和加熱線圈爐體冷卻）。
| 產品名稱 | 規格型號 | 單位 | 數量 |
| 中頻電源 | DX-300 | 臺 | 1 |
|
感應加熱線圈 | 65-85mm | 個 | 1 |
| 45-65mm | 個 | 1 | |
| 25-45mm | 個 | 1 | |
| 進出料裝置 | 9米 | 套 | 2 |
六、 設備具體參數配置：
| 型號 | DX-300 |
| 輸入電壓 | 三相380V/50Hz |
| 工作電壓 | 342V～430V |
| 最大輸出功率 | 300KW |
| 頻率 | 設備工作頻率自動適應1～15KHz。 |
| 負載持續率 | 99.9% |
七、IGBT中頻感應加熱設備和感應線圈介紹
1、設備技術先進，穩定性高，可長時間連續工作。
2、具備過壓、過流、缺相、水流量、水溫等保護，確保設備工作。
3、變頻變載自適應。一臺設備可加工多種規格工件，工件和負載變化后，無需對電源進行任何調整（不用打開電源柜門），即開即用，提高效率的同時降低了企業的設備投資。
4感應線圈分為三種：
1）、一種加熱直徑65-85mm，加熱長度1.5米。
2）、一種加熱直徑45-65mm，加熱長度1.0米。
3）、一種加熱直徑25-45mm，加熱長度1.0米.待定，為適應不同直徑加熱線圈工作需要，配備一臺可調軋比中頻變壓器，來適應不同直徑工件加熱的要求。
以上三種加熱線圈全部配有支架，更換時只需拆卸通水電纜鏈接螺絲，移出原有加熱線圈，換需要使用的線圈，在連接數通水電纜即可。
八、臥式進出料裝置：
| 名稱 | 型號 | 數量 | 單位 | 備注 |
| 進出料裝置 | DXJC-09 | 2 | 套 |
|
配置清單
| 名稱 | 型號 | 單位 | 數量 | 備注 |
| 方鋼支架 | 9000mm*400mm*800mm | 套 | 2 |
|
| 電控柜 |
| 個 | 1 |
|
| 數控系統 |
| 套 | 1 |
|
| 伺服電機 | 1.5KW | 臺 | 2 |
|
| 減速機 | 7.5:1或者10:1 | 臺 | 2 |
|
| 5020滾珠絲杠 | 2m | 根 | 2 |
|
| 20方導軌 | 2m | 根 | 4 |
|
| 絲杠螺母 |
| 個 | 2 |
|
| 導軌滑塊 |
| 個 | 8 |
|
| 推料氣缸 | 500m | 個 | 8 |
|
| 平行氣缸夾爪 |
| 個 | 4 |
|
| 萬向軸承帶座 |
| 個 | 32 |
|
| 滾軸 |
| 根 | 16 |
|
| 行程開關 |
| 個 | 4 |
|
| 測溫儀 |
| 臺 | 1 |
|
進出料裝置裝置結構特點
該裝置總長9米，工作平臺上人工放置一個待加熱工件，工件人工上料，工件放置到平臺上，平行氣缸夾爪夾緊工件，工作平臺帶動工件向前運動，把工件送到加熱線圈里（進料長度通過行程開關調節），設備啟動加熱，測溫儀同時工作測試溫度，當溫度達到設定溫度時，加熱設備停止工作，工作平臺帶動工件向后運動退出加熱線圈，退出到設定位置后，平行氣缸夾爪松開工件，推料氣缸把加熱好的工件推出工位滑到鍛壓的工位，鍛壓工作平臺上平行氣缸夾爪夾緊工件，工作平臺帶動工件向前運動到設定位置，平行氣缸夾爪松開工件，工件進行鍛壓，鍛壓完成后，鍛壓工作平臺上平行氣缸夾爪二次夾緊工件，工作平臺帶動工件向后運動到設定位置，鍛壓工位的推料氣缸把完成后的工件推出工位，滑落到放料位置。以此類推循環工作。
1、該裝置有支架、滑軌、滑塊、絲杠、托架、行程開關、伺服電機、減速機，氣動夾爪，氣缸，電控柜等組成。
2、該裝置工作臺上放置直徑25-85mm的圓鋼，平臺前后移動均是通過數控系統控制伺服電機帶動絲杠旋轉使平臺勻速前后移動，到達設定位置停止移動。
3、床身部分：采用方鋼焊接結構，床身上安裝20方形導軌。絲杠為5020絲杠。行程之外的床身每1000mm的距離裝有帶軸承的滾軸。滾軸與平臺在一個水平線上，起到支撐工件和工件在前后移動時減少阻力的作用
4、工作臺系統：采用數控系統控制伺服電機驅動滾珠絲杠實現工作臺帶動工件的前后運動，工作平臺上方裝有氣動夾爪，可以?shī)A緊工件在前后移動的狀況下不讓左右移動。平臺行程1500mm可在30秒內完成前進或后退。平臺傳動輕快，導向精度高，定位準確，具有較高的安全可靠性。
5、在床身每個工位下方裝有四個推翻料氣缸，在工件完成加熱退出加熱線圈后經過氣缸把工件推出工位滾轉到預先設定的位置。工件鍛壓完成后也是經過氣缸把工件推出工位滾轉到預先設定的位置。
