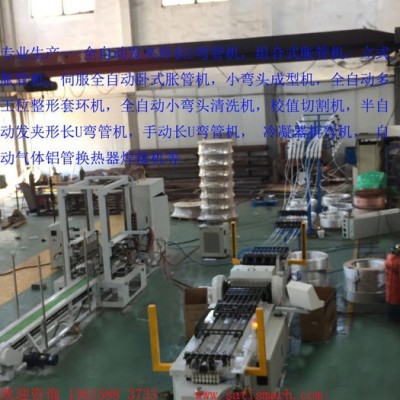

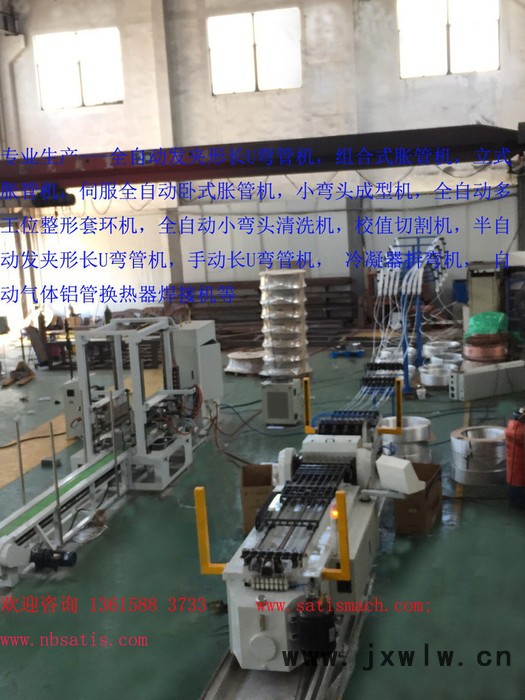

1.        結構形式：伺服定尺、彎曲及退料，液壓系統采用葉片泵，伺服電機帶動減速機實現銅管彎曲。整機由料架、切割機和彎曲機組成，在伺服電機驅動下，彎曲機能實現在長度方向精密調整，以實現不同長度工件的生產。自動循環過程：校直→送入→壓緊→切割→上彎→抽芯→松開→卸料→復位。

2.        放料裝置：龍門料架（內抽式）。

3.        校直裝置：校直輪交叉布置在水平與垂直面上，從二個平面對銅管進行整圓與校直，每根銅管有4個整圓輪，12個校直輪，其中1個整圓輪與4個校直輪通過偏心軸調整，以保證發夾管的直線度。

4.        料完檢測：采用光電開關檢測，布置于校直輪前面。

5.        送料裝置：采用磨擦送料方式，其結構形式為氣缸壓同步帶送料。每組同步帶有一個獨立的氣缸，送料時氣缸壓緊同步帶，上、下二根同步帶夾緊一根銅管磨擦送料，送料快到位時，送料速度由快轉慢，同步帶上壓緊氣缸由高壓轉到低壓，哪根銅管完全到位，緊壓該組的氣缸失壓，以避免銅管磨擦頂彎。變頻減速電機驅動送料，高低由變頻減速電機實現送料由慢速（起步）→快速→慢速（到位）的工作節拍以保證高效率與工件的質量。

6.        送料到位用感應開關檢測。

7.        銅管切割裝置：采用外滾刀切割銅管，切割時噴油霧潤滑，每根銅管切割深度可分別調整，以保證銅管切割同步、縮口較少，切割完成后送料同步帶倒轉，以分離銅管。

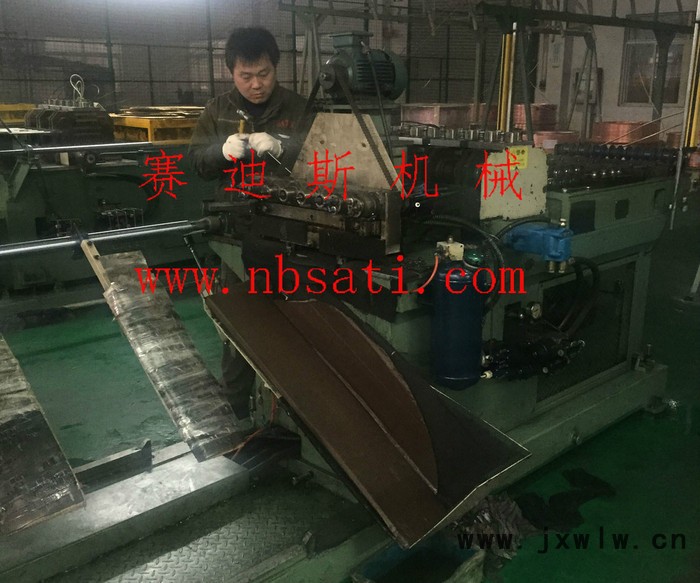

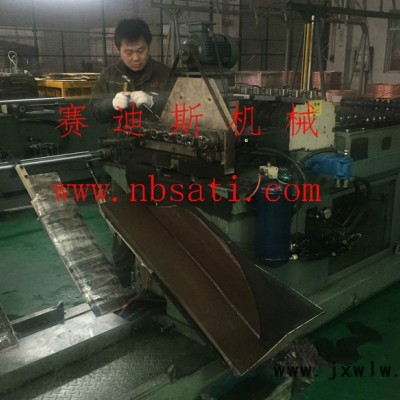

8.        彎曲裝置：由彎曲夾緊、彎曲回轉、彎曲托模升、降幾部分組成。為確保彎曲時夾緊可靠，一根銅管用一個彎模，每個彎模用一個夾緊油缸。彎曲回轉裝置由伺服電機驅動彎曲裝置旋轉，彎曲托模裝在由二個油缸驅動的固定板上，托模下降時可進料或卸料，模板上升時輔助彎模完成彎管。

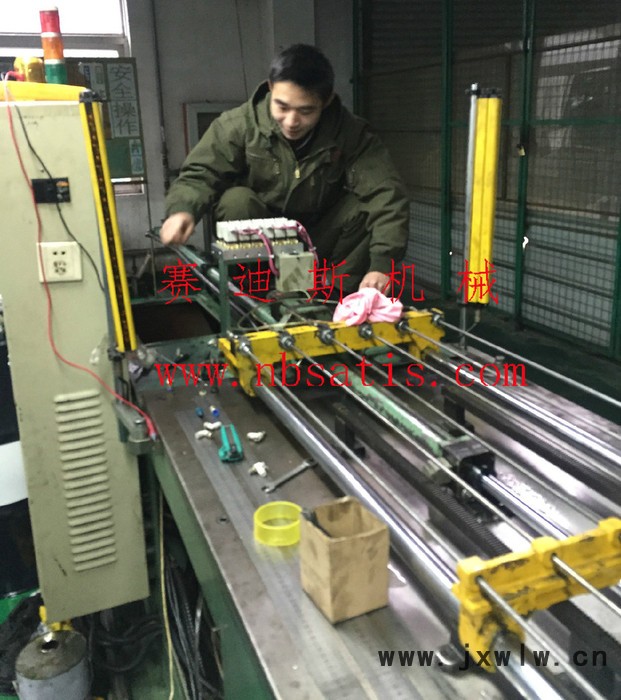

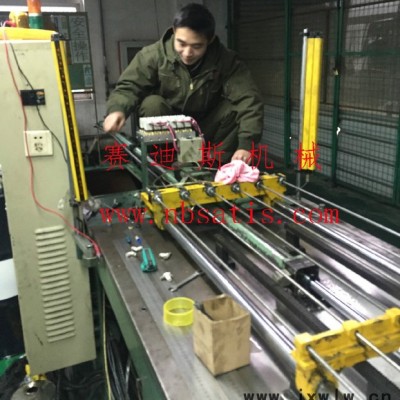

9.        卸料、抽芯、芯軸裝置：以上裝置均安裝在導軌上。銅管彎曲完成后，在彎曲模夾緊狀態下，活動芯軸由油缸驅動，退出彎曲切點部位，然后卸料，伺服電機通過滾珠絲桿驅動卸料座快速向前，卸下發夾管。與活動芯軸相聯的是一用厚壁冷拔無縫管制成的連接桿，機器上裝有油霧潤滑器和分配器，通過分配器經過連接桿上的小孔，在模具夾緊銅管后并彎曲時內壁噴油霧，以保證彎管質量。
