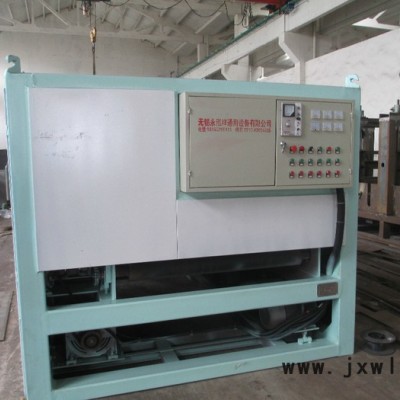

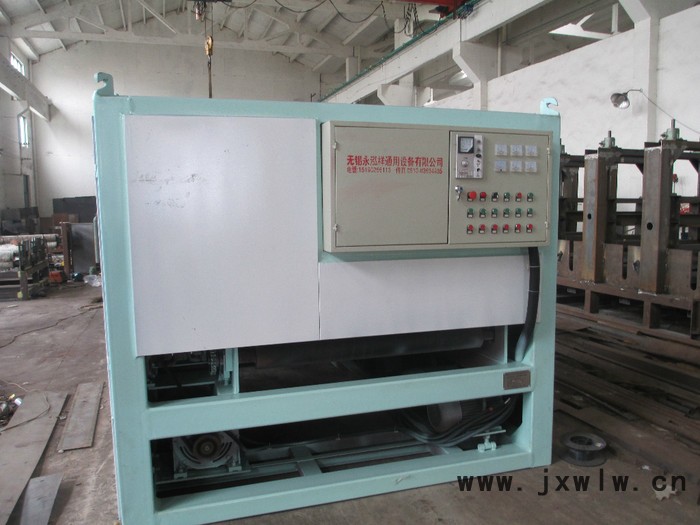

干磨 雪花 磨砂 拉絲
混合生產線：
主要用于加工不銹鋼板材卷帶的單一或混合砂紋
特點：因板材的質量及客戶的要求不同，可加工雪花磨砂，雪花拉絲等等幾種混合砂紋
注：磨卷帶可自動記錄卷帶長度
整機功率：40-200KW
加工速度：5-20m/分鐘
加工厚度：0.3-3.0mm
根據客戶要求制作油磨生產線
例：
名
稱：1250型油磨雙頭雪花砂帶拉絲卷帶生產線一條
生產線配置：1250型雙頭油磨雪花主機一臺，1250型5砂帶（環形）油磨拉絲機一臺，4毛掃清洗烘干機一臺、雙輥雙面貼膜機一臺、3米平臺2個、4米平臺1個、1300型液壓自動糾偏收卷1臺,
1300型液壓放卷1臺,液壓張力臺1個,S輥張力臺1個,油壓站1臺，液壓小車2臺，控制系統一套
生產線用途：專門針對各類進口、國產不銹鋼、銅、鋁板材和卷帶的表面加工。加工厚度(板材0.3—3.0mm，卷帶0.2-2.0㎜),加工寬度600—1260mm(注0.5mm以下板材**好添加墊板，以免設備造成不必要的損傷，降低設備使用壽命，以及板材的加工砂紋效果)板面加工后，因板材的材質，厚度等因素，可能有不同程度變形
配件參數：①電機采用廣東江門市江晟電機(磨頭電機45KW一臺37KW一臺,傳動電機7.5KW一臺,拉絲機電機0.75單級87擺針一臺)；
②電器采用浙江正泰產品；
③傳動橡膠輥采用進口耐油橡膠制成，磨頭膠輥為德國進口丁青膠制成，耐油、
耐磨，規格?250×1300=2條；
④雪花機砂帶與拉絲機砂帶可通用，能減少原材料浪費，規格2500×1280；
⑤雪花機平臺為單獨調節，可節省調試時間（如更換砂帶時，只需降低要換砂帶的磨頭平臺，換好砂帶后升高平臺即可，無需調節平臺螺絲，相對整體平臺調來說要節約一半的時間，一般需時2—4分鐘）,能更好的調試出客戶所需的效果；雪花機磨頭用變頻器調速，可根據客戶要求，調節出滿足要求的砂紋；砂帶自動糾偏系統由光電開關控制,氣動糾偏；
⑥拉絲機的砂帶轉速可調節（0－100
mm/分鐘）變頻器調速，有利于滿足不同客戶的拉絲效果；拉絲機磨頭為單獨手動調節；
⑦貼膜機分手動和自動貼膜，自動貼膜時無需人工操作電器，貼膜速度可調節(0—30米/分鐘),割膠、裝箱為手動；貼膜機齒輪裝有氣動離合器，方便整卷加工時的貼膜工作。
收卷機參數：
1、液壓開卷機：機架由鋼板焊接而成，經退火精加工而成。液壓油缸控制脹縮，膨脹油缸規格為φ140×120mm?；⌒伟迕浛s范圍φ470mm~φ520mm，弧形板為直邊式，厚度為25mm長度1400mm，液壓剎車控制，放卷主軸φ180×1300mm，動力由5.5KW擺線針電機驅動放卷主軸。本機承重10噸。
2、液壓支撐臂：機架采用鋼板焊接，采用手臂式，油缸控制升降,油缸規格φ80×350mm，(支撐臂支撐在收放卷軸頭,用于保證收放卷軸頭的足夠承受能力)
3、液壓收卷機:機架由鋼板焊接而成；油缸規格為φ140×120mm；弧形板為交叉式，板厚25㎜；
XWD11—71－18.5KW擺針配鏈條傳動；收卷主軸φ200㎜;收卷配糾偏底座,由油缸推動機上座糾偏,油缸規格φ140×150mm;本機承重10噸.
4、液壓推車:鋼板焊接而成,V型臺面,規格1000×800㎜,油缸規格φ150×500mm,四柱導向,電動推動液壓車行走;本機承重10噸.
5、液壓系統為一站多控式,正常工作壓力7Mpa,**大壓力14Mpa.
隨機配件：簡易操作說明書一份，電路圖一份

常用維修工具一套，水泵1.5KW 3臺、
      砂帶：2500×1280=4條（240# 4條、320# 4條、180#
2條）
備用配件：光電開關1對，電磁閥2套，可調節氣咀4個
