基本描述：

●產品型號：BT-05E;BT-05L;BT-12E系列。

●品牌：日力貝特。

●產地：臺灣。

產品說明：

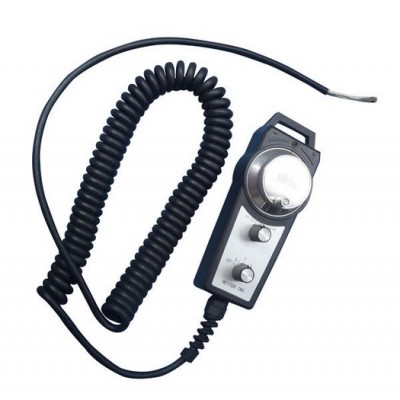

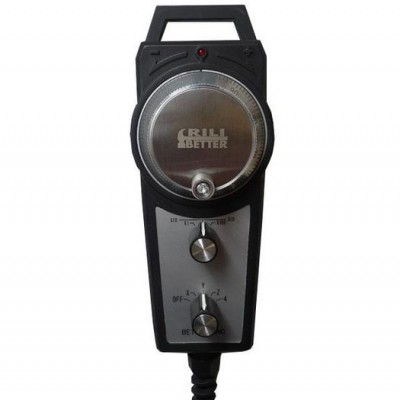

●手動脈沖發生器Manual Pulse Generator（也稱為電子手輪，MPG，手搖脈沖發生器，手脈，脈波發生器，MPG等。

●BT系列電子手輪廣泛適用各類CNC控制系統以及PLC系統，依照以下型號不同及供給電壓選擇. 適用于教導式 CNC 機械工作原點設定、步進微調與中斷插入等動作,另外在印刷機械上也廣泛的使用電子手輪進行定位微調，對于PLC上面的應用，我們也另外提供專門的版本供客戶使用，比如磨床上面采用PLC+人機架構用于進給微。

●BT系列電子手輪可以完美替換日本東測（TOSOKU）HC-115;HC-121、 日本內密控（NEMICOM）HP-L01-2D 、HP-L01-2Z1、 HP-V0025-2H全系列，日本森泰克（SUMTAK）、臺灣遠瞻（HDWB）系列電子手輪，具有很高的性價比。

產品特點:

●脈沖發生器核心采用進口技術生產的優質高效能核心編碼器,金屬碼盤，刻度準確、精度高、 質感佳、手感好。

●帶內置強力磁鐵和軟磁鐵配合的安裝固定方式。

●直流 5V 或 12V 或24V電源系統可選。

●提供 25PPR 或 100PPR 脈波數輸出 。
●多種輸出接口型式 : 電壓(單端)、差動、開集電極輸出（Open Collector）、以及光耦輸出等多種輸出可供選擇, 配合各種應用。
●支持多軸使用 ( 最多 11 軸 )。
●附電源指示燈(LED,DC12V~24V)。

●防護等級達IP65。
●簡易安裝 , 兼容性高。
●低成本解決方案。
選型指南：
●BT-05E電源DC5V，輸出脈沖100個脈沖/每回轉，相位輸出為A B。

適合系統：日本法那科（FANUC）系統，臺灣中達電通（TNC）系列，凱恩帝（KND）系列。

●BT-05L電源DC5V，輸出脈沖100個脈沖/每回轉,相位輸出為A，/A，B，/B。

適合系統：比較通用，適合PC_base系統，典型系統如：臺灣寶元 M600 M500 M520i T300系列，臺灣新代（SYNTEC）系統、海德盟（Higerman）、海那克（HANUC） 、廣州數控（GSK）、開通數控等數控系統，國外系統：西門子、NUM、西班牙法格FAGOR(NEW、8055I)等。

●BT-12E電源DC12V,輸出脈沖25個脈沖/每回轉,相位輸出為A B。

適合系統：日本三菱MELDASM64,M65,M70,M700等系列（MELDAS系統為電源DC12V，輸出為DC5V）。

接線表:

技術參數：

接線說明：
