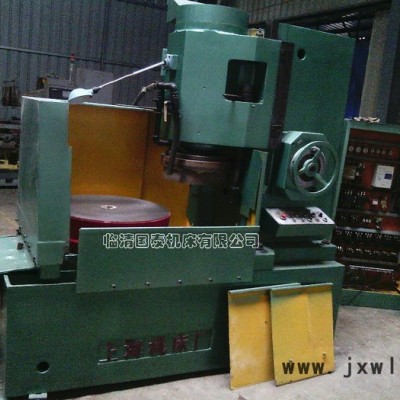

M74100立軸圓臺平面磨床產品設計規格與執行標準 執行標準JB/T9909.1-99.3-1999《立軸圓臺平面磨床精度檢驗》。 M74100立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率，精密穩定的加工機床。該機床主要用來磨削毛坯及一般精密的大型零件，特別適用于冶金、鋸片、汽車、拖拉車、工具，軸承等行業對大型零件的磨削加工 1、 主要精度：表面粗糙度達0.8u以上，平行度0.02/1000mm以內。 2、 機床材質：該機床床身、立柱、均采用樹脂沙工藝鑄造，材質好，強度高 立軸圓臺平面磨床，豎直安置的砂輪主軸以砂輪端面磨削工件,砂輪架可沿立柱的導軌作間歇的垂直進給運動。工件裝在旋轉的圓工作臺上可連續磨削，生產效率較高。為了便于裝卸工件，圓工作臺還能沿床身導軌縱向移動。 M74100立軸圓臺平面磨床 的用途和特點 我公司生產的M74100立軸圓臺平面磨床，以砂輪端面進行磨削，是一種高效率，精密穩定的加工機床。該機床主要用來磨削毛坯及一般精密的大型零件，特別適用于冶金、鋸片、汽車、拖拉車、工具，軸承等行業對大型零件的磨削加工 1、 主要精度：表面粗糙度達0.8u以上，平行度0.02/1000mm以內。 2、 機床材質：該機床床身、立柱、均采用樹脂沙工藝鑄造，材質好，強度高. 3、 工作臺：為我公司自行生產的產品，磁力平滑可調，精度穩定。 4、 電氣系統：采用先進成熟的電器零部件，不受機械振動和電氣干擾的影響并具有良好的防濕性。 5、 磨頭運動形式：磨頭與立柱垂直導軌，接觸剛性好、運動精度高，移動輕便、進給靈敏潤滑簡便可靠，使用壽命長。 6、 冷卻潤滑機械系統：本機床應具有可靠和完善的潤滑、液壓、、系統和裝置，高效的冷卻過濾裝置、機床采用半密封罩 7、 安全防護：機床安全防護通用技術條件滿足GB15760標準和JB5029-88技術要求并提供相應技術資料。 8、 機床應用動力： 1） 三相交流電：380V（±10%）50HZ 2） 機**明電壓：AC36V 3） 供水：采用0.2MPa水壓 機床在提高床身和立式磨頭剛性作了較大改進。立柱采用三點調整，結構緊湊，工作臺為圓形強力電磁吸盤，磁力平滑可調，精度穩定。功率大，可控硅充退磁，并配有冷卻液凈化裝置等特點。 該機床可配置數控系統，完成自動磨削加工。
