技 術 簡 介
機床型號：M7140H
機床規格：400×1000mm
杭州杭機股份有限公司
（杭州機床廠）
設備技術規格及供貨范圍
適用范圍
適用電源：380±10%V、50±1%HZ、三相。
環境溫度：5-40℃；相對濕度：≤70%。
機床工作狀態噪聲：≤83DB(A)。
機床的主要技術參數與規格：
2.1機床的規格
| 磨削工件尺寸 | 長×寬×高 | 1000×400×400mm |
| 工作臺面尺寸 | 長×寬 | 1000×400mm |
| 工作臺承載重量 | 包括電磁吸盤或夾具 | 624kg |
| 磨頭主軸中心線到臺面的距離 |
| 575mm |
2.2工作臺驅動
| 工作臺縱向移動速度 | 液壓無級調速 | 3~27m/min |
| 工作臺行程 |
| 1100mm |
2.3磨頭垂直移動
| 垂直手輪每轉 |
| 1mm |
| 最小進給量 |
| 0.01mm |
| 垂直機動速度 |
| 500mm/min |
2.4磨頭橫向移動
| 連續進給速度 |
| 500~3000mm/min |
| 斷續每次進刀量 |
| 5～25mm |
2.5主軸，驅動，砂輪
| 磨頭電機功率 |
| 5.5KW |
| 砂輪尺寸 | 外徑′厚度′內徑 | 350′40′127mm |
| 主軸跳動 | 軸向 | ≤0.01mm |
| 徑向 | ≤0.01mm | |
| 砂輪轉速 |
| 1440r/min |
2.6冷卻裝置
| 冷卻液流量 |
| 25L/min |
2.7機床外形尺寸
| 機床外形尺寸（約） | 長×寬×高 | 2295×1673×2045mm |
| 機床重量（約） |
| 3500 kg |
2.8機床精度
| 加工表面對于基面的平行度 |
| 0.005:300 mm |
| 粗糙度 |
| Ra0.63um |
2.9電機總?cè)萘?
| 電機總功率（約） |
| 9KW |
| 電壓 |
| 380V |
| 頻率 |
| 50HZ |
3、標準配置清單、隨機標準附件清單
3.1機床標準配置
| 序 號 | 描 述 | 數量 | 單位 |
| 1 | 主機 | 1 | 臺 |
| 2 | 砂輪修整器(不帶金剛石) | 1 | 臺 |
| 3 | 電磁吸盤 | 1 | 套 |
| 4 | 機床控制及操縱系統（含：電氣控制柜及操縱按鈕站等） | 1 | 套 |
| 5 | 冷卻系統（含：水泵等） | 1 | 套 |
| 6 | 液壓系統（含：液壓泵、液壓閥、液壓管路等） | 1 | 套 |
| 7 | 機床油漆及包裝 | 1 | 套 |
3.2隨機標準附件清單（以最終裝箱單為準）
| 序 號 | 描 述 | 數量 | 單位 |
| 1 | 砂輪連卡盤 | 1 | 套 |
| 2 | 砂輪平衡架 | 1 | 套 |
| 3 | 砂輪平衡芯軸 | 1 | 套 |
| 4 | 砂輪平衡塊連螺釘 | 1 | 套 |
| 5 | 機床墊鐵 | 1 | 套 |
| 6 | 塑料鐵屑刮板 | 1 | 件 |
| 7 | 機床操作工具 | 1 | 套 |

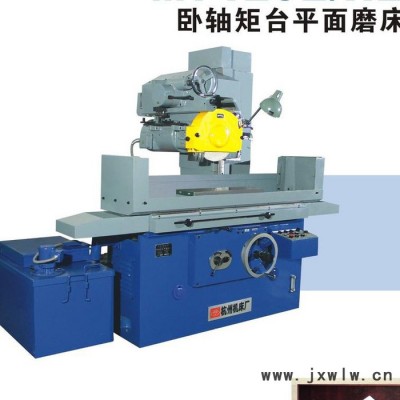

4、機床描述
該機床采用磨頭移動式布局形式，由床身、工作臺、立柱、拖板及磨頭組成。工作臺在床身上作往復運動，磨頭在拖板上作橫向運動，拖板連同磨頭在立柱上作垂直運動。
工作臺往復運動由液壓驅動，運動速度無級調速。
磨頭橫向進給運動是由液壓電機驅動油缸帶動，垂直進給運動是由交流電機驅動。磨頭砂輪主軸的旋轉運動由交流電機驅動。
4.1導軌
縱向?qū)к壊捎闷絍滑動導軌，垂直與橫向?qū)к壊捎没瑒?dòng)導軌。
4.2磨頭
采用裝入式電機，磨頭軸承采用滑動軸承。磨頭整體結構緊湊，同時保證了主軸的剛性。
4.3垂直進給機構
由交流電機驅動，通過蝸輪蝸桿減速，驅動滾珠絲桿迫使絲杠上下移動，由于絲杠螺母與垂直拖板剛性聯接，因此絲杠的上下移動就使垂直拖板上下移動，從而使磨頭實現了上下移動。垂直進給也手動。
4.4橫向進給機構
橫向進給分自動進給和手動進給。自動進給由油缸驅動，通過控制液壓調節磨頭作橫向斷續或連續進給。手動進給通過手輪驅動齒輪齒條機構帶動磨頭做橫向運動。
4.5液壓系統
采用床身油池，油泵電機、結構緊湊，維護方便。
機床檢驗標準
機床精度按《M7140H 臥軸矩臺平面磨床 合格證明書》檢查。
技術服務與售后服務
1 機床質保期為整機12個月。廠家服務熱線400-1689999。
2 質保期內機床出現的質量問題由廠家負責處理，所發產生的維修費用由廠家負責；對由于用戶因使用不當而引起的維修，廠家只收取零部件的成本費。
3 機床質保期外，廠家長期有償優惠提供備品備件及優質的售后服務。
4 隨機提供技術資料如下：
機床使用說明書、安全使用說明書、合格證、裝箱單各一套。
5 定期回訪，征求并認真聽取用戶對設備的質量和服務方面的意見，發現問題及時處理。
