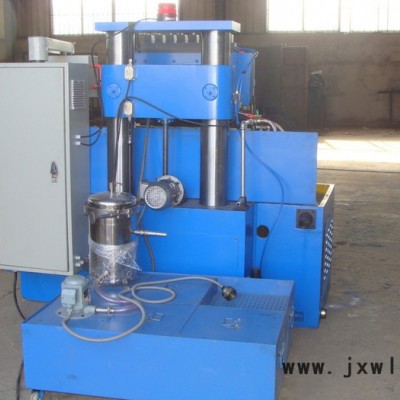

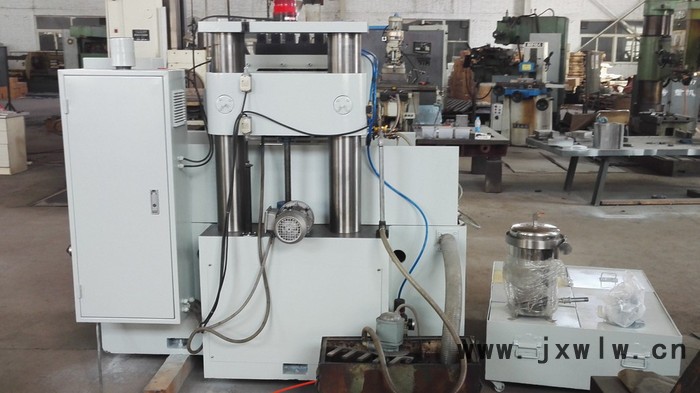

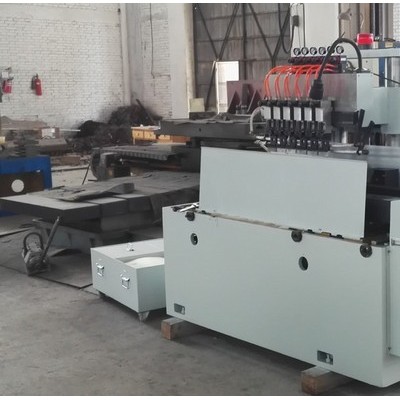

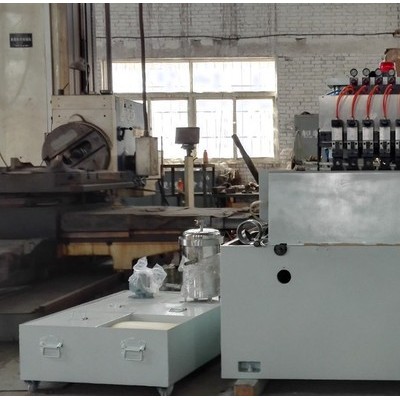

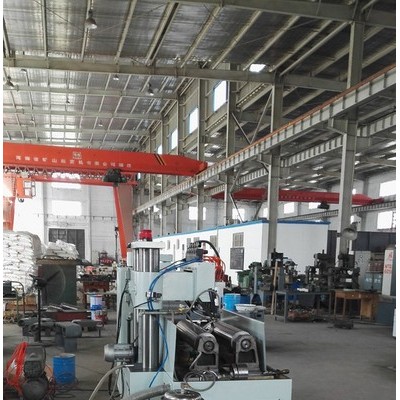

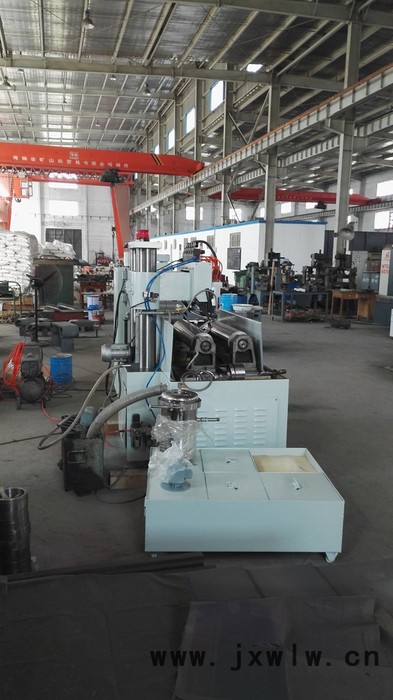

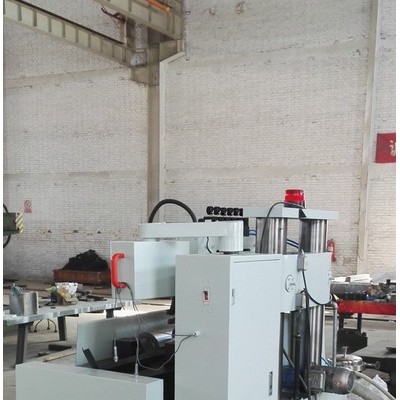

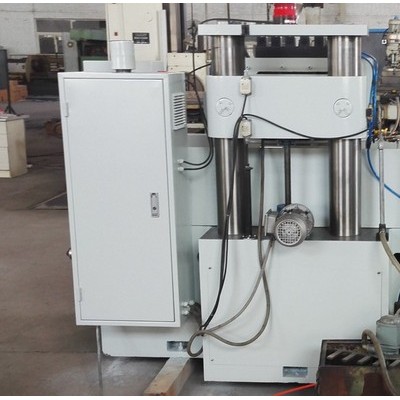

超精機	3MG6240高精度閥芯、閥桿外徑超精機
產地	河南洛陽
產品類型	全新
動力類型	機械傳動
工作形式	其他
控制形式	人工
品牌	洛陽華科
型號	3MG6240
特性級別	高精度

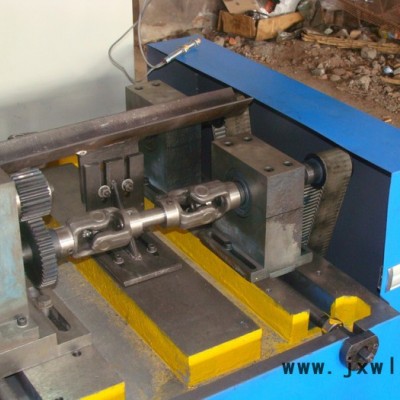

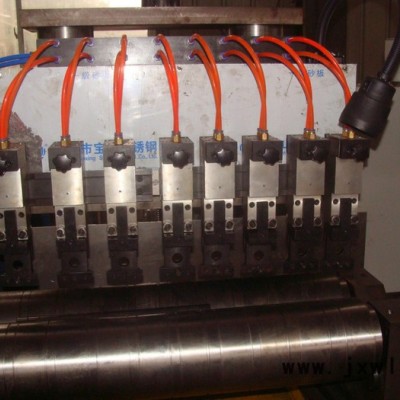

一、加工對象，規格及工藝要求： 1.1 加工對象：閥芯、閥桿外徑 1.2 加工規格：Φ10-Φ40mm 1.3工藝要求：超精后：圓度改善20—90%左右，粗糙度Ra值降低一到兩大級（超精前Ra值在0.2-0.63之間）。 二、設備功能： 1.1主要技術參數超精頭振動架：振幅 0-4㎜ 振頻 0-1500r/min（無級），超精輥轉速（無級） 50-200r/min 工作效率：４０-12０粒／min 油石超精頭 6個活塞行程 不小于30mm 氣動系統工作壓力 0.2-0.6MPA 超精輥電機 Y112M-2 4KW 3000r/min（國產）振蕩電機 Y802-2 1.1KW 1330r/min（國產）冷卻電機 AB-50 120W（國產） 減速機構 1套（自制）重量： 約3000Kg 1.2機床結構 3MG6240高精度閥芯、閥桿超精機主要由床身部件，油石超精頭，振蕩部件，導輥部件，減速器，冷卻油箱部件，氣動部件，電氣控制部件及電箱等組成。 1、床身部件 床身為鑄造床身，床身上面裝有超精輥部件和振蕩部件。油石超精頭緊固在振蕩部件的燕尾導軌上。床身上面的左端為減速箱。電氣柜置于減速箱后端。床身腔體內有超精輥驅動電機，配電板及部分氣動裝置。冷卻箱放置在床身的左后方。 2、油石超精頭 機床設有六個或八個壓力氣缸。當接通壓縮空氣后，壓力氣缸的活塞桿向下移動，使夾在夾塊中的油石壓向工件表面，并保持一定的壓力。設在壓力氣缸上方的閥桿可控制壓力氣缸活塞桿的上下移動。若超精輥停止運轉則電氣與氣動系統聯合動作，使活塞桿上移，油石自動快速脫離工件。 3、振蕩部件 振蕩機構采用機械式**振蕩方式。可根據加工時的需要分別調整所需的振蕩幅度和振蕩頻率。振蕩頻率0～1500次/分由交流變頻無級調整，振幅0～4㎜可調。振蕩部件支承在彈簧鋼板上，運動輕便靈活。電動控制振蕩機構整體升降 4、導輥部件 超精輥需根據所加工的套圈外徑來決定。超精輥通過托架安裝在床身上。超精輥的間距根據工件的大小進行調整，超精輥轉速采用交流變頻，無級調速。超精輥支承在有予加負荷的雙列軸承上，以保證良好的剛性和運轉精度。導輥通過熱處理后硬度可達到HRC60以上，超精輥磨損后可在磨床上得到修復。 5、冷卻油箱部件 超精冷卻油箱體積900×600×330，為保證加工工件的高質量，配有過濾器，使得冷卻液潔凈無污。過濾器便于清洗。 6、氣動部件 氣動系統設氣動三聯件，即油水分離器、調壓閥和噴霧潤滑。保證到達執行元件的壓縮空氣的純凈和工作壓力的穩定。 7、電氣元件及電箱 電器部分的超精輥調速和振蕩調頻采用交流變頻器，以保證設備運行的穩定性、可靠性。電控箱選用冷沖壓板材制造。
