技術參數

specifications

unit

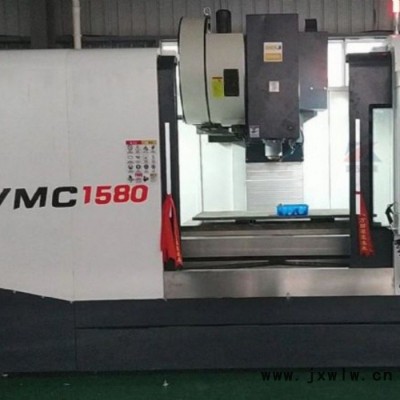

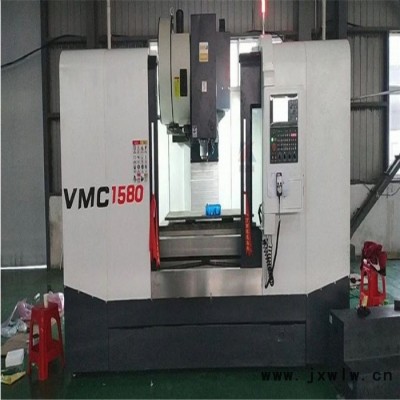

VMC1580

工作臺尺寸

Table size

mm

1700x800

左右行程

X axis travel

mm

1500

前后行程

Y axis travel

mm

800

上下行程

Z axis travel

mm

700

主軸中心至立柱導軌距離

Distance between spindle

center and column surface

mm

800

主軸端面至工作臺面距離

Distance between spindle nose

and table surface

mm

170-870

工作臺T型槽

T slot

5-22*135

主軸刀柄

Spindle taper

mm

BT50/?155

主軸轉速

Max. spindle speed

r/min

8000

主軸馬達功率

Main motor power

kw

15/18.5

XYZ軸伺服電機

X/Y/Z axis servo motor power

kw

4/7.5/4

XYZ電機聯接方式

X/Y/Z motor connection

direct

XYZ軸導軌方式

X/Y/Z guide rail form

3 axis linear guide rail

工作臺最大載荷

Max.table load

kg

1500

刀庫容量

Automatic tools changer

24 arm type

XYZ軸快移速度

X/Y/Z axis rapid traverse

M/min

20/20/15

切削進給速度

Cutting feed speed

M/min

1-10

XYZ定位精度

Position accuracy

mm

±0.005/300

XYZ重復定位精度

Repeat positioning accuracy

mm

±0.004

外形尺寸

Machine dimension

mm

4260x3545x3200

機器重量

Machine weight

kg

14000

品  名

產地

主軸組

羅翌、德國德意士、臻尚、普森、臺大

臺灣產增壓缸

尚品、北矩、豪澄、和亞、臻賞

絲杠軸承

日本NSK

進口聯軸器

（S J）

刀  庫

臺灣岡田

冷卻泵

臺灣WALRUS

潤滑泵

日華、貝奇爾

滾珠絲杠，線軌

臺灣銀泰、臺灣上銀

不銹鋼導軌防護

臺灣引興

總電源開關

 施奈德

接觸器

施奈德

1

發那科系統

11

8000rpm主軸

2

24把圓盤刀庫

12

中央集中自動進給潤滑系統

3

三軸潤滑油獨立收集裝置

13

全防護（不含頂面）

4

機床明工作燈

14

三色警示燈

5

主軸錐孔清潔空氣

15

分離式手輪

6

清潔氣qiang

16

RS232接口

7

切屑液系統

17

蓄屑槽

8

8.4”顯示器

18

主軸錐孔：BT40 7/24

9

伺服變壓器

19

電器柜冷熱交換器

10

地基墊鐵及調整螺栓

20

隨機技術文件
