品牌： |
未填 |
所在地： |
遼寧 大連市 |
起訂： |
未填 |
供貨總量： |
未填 |
有效期至： |
長期有效 |
類型： |
搖臂鉆床 |
控制形式： |
其它 |
品牌： |
大連機床集團有限責任公司 |
| 類型 | 搖臂鉆床 |
|---|---|
| 控制形式 | 其它 |
| 產品類型 | 全新 |
| 是否庫存 | 其它 |
| 品牌 | 大連機床集團有限責任公司 |

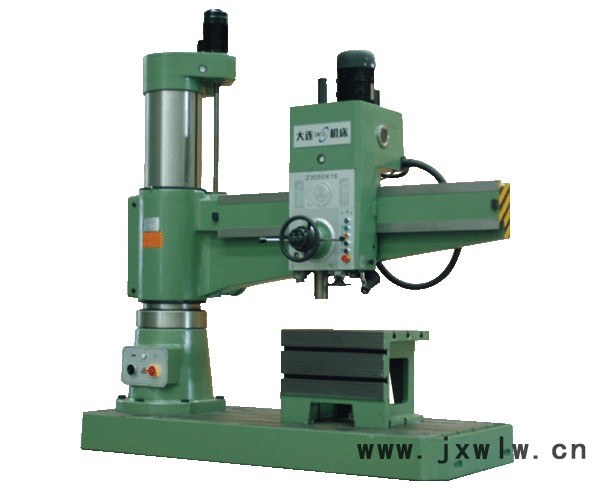

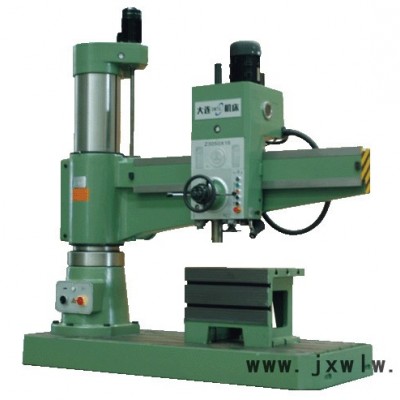

本系列機床在老式搖臂鉆床的基礎上重新進行了優化設計，主要適用于鑄件、鋼件的鉆孔、擴孔、鉸孔、锪平面及攻螺紋等加工。
本機床具有以下優點：
1）主要功能的手柄、按鈕等操作部件集中在主軸箱上。
2）搖臂帶動外柱繞內柱回轉±180°。
3）搖臂沿外柱升降。
4）主軸箱沿?fù)u臂導軌左右移動。
5）搖臂升降及夾緊：搖臂升降是由立柱頂部電機拖動，由絲杠螺母副傳動，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下；搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖；搖臂上升或下降夾緊動作結束后，搖臂自動夾緊，由裝在油缸座上的電氣開關控制。
6）主軸箱及立柱夾緊：主軸箱與立柱夾緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇開關是主軸箱面板上的旋鈕。
7）機床的電氣控制采用了可編程序控制器，性能可靠。
| 主要規格與參數 | 單位 | Z3050×16 | Z3063×20 | Z3080×25 | Z30100×31 | Z30132×40 |
| **大鉆孔直徑 | mm | Φ50 | Φ63 | Φ80 | Φ100 | Φ132 |
| 主軸中心線至立柱母線距離(**大/**小) | mm | 1600/350 | 2000/450 | 2530/530 | 3150/570 | 4000/600 |
| 主軸箱水平移動距離 | mm | 1250 | 1550 | 2000 | 2580 | 3400 |
| 主軸端面至底座工作面距離(**大/**小) | mm | 1270/370 | 1650/450 | 2050/600 | 2500/750 | 2500/750 |
| 搖臂升降距離 | mm | 580 | 800 | 1000 | 1250 | 1250 |
| 搖臂升降速度 | m/s | 0.02 | 0.017 | 0.017 | 0.61 | 0.6 |
| 搖臂回轉角度 | ° | ±180 | ±180 | ±180 | ±180 | ±180 |
| 主軸圓錐孔 | | 莫式5號 | 莫式5號 | 莫式6號 | 莫式6號 | 公制80# |
| 主軸轉速范圍 | r/min | 25～2000 | 20-1600 | 16-1250 | 8-1000 | 6.3-800 |
| 主軸轉速級數 |
| 16 | 16 | 16 | 22 | 22 |
| 主軸進給量范圍 | mm/r | 0.04-3.2 | 0.04-3.2 | 0.04-3.2 | 0.06-3.2 | 0.06-3.2 |
| 主軸進給量級數 |
| 16 | 16 | 16 | 16 | 16 |
| 主軸行程 | mm | 315 | 400 | 450 | 500 | 560 |
| 刻度盤每轉鉆孔深度 | mm | 122 | 151 | 151 | 170 | 170 |
