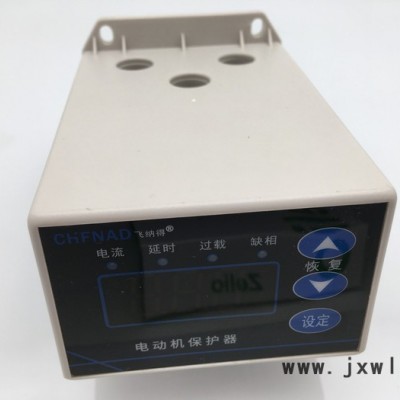

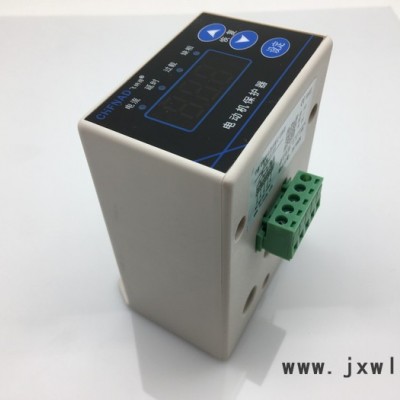

>供應專區>機械部件>發動機>電動機保護器>飛納得 A30Z 電機綜合保護器 壓縮機保護器 電機保護器 電機保護器,缺相保護器,電動機保護器,相序保護器,相序繼電器,？電機綜合保護器,電動機綜合保護器,斷相保護器,浪涌保護器,電涌…
普通會員
產品價格￥10.00元/個
產品品牌未填
最小起訂≥1 個
供貨總量10000 個
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數1095
企業旺鋪http://cinemaniastigma.com/index.php?homepage=feinadedq
更新日期2021-11-09 22:00
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
品牌： |
未填 |
所在地： |
浙江 寧波市 |
起訂： |
≥1 個 |
供貨總量： |
10000 個 |
有效期至： |
長期有效 |
產地： |
寧波 |
工作電流： |
5-30A |
| 產地 | 寧波 |
|---|---|
| 工作電流 | 5-30A |
| 工作電壓 | 220V |
| 極數 | 4P |
| 適用電機功率 | 2.5-15KW |
| 外形尺寸 | 70*44*98MM |
| 溫控范圍 | -25℃～+55℃ |
| 操作方式 | 全自動操作 |
| 品牌 | 飛納得 |
| 型號 | A30Z |
| 加工定制 | 是 |
| 質量認證 | CE |
一、 產品概述
本產品是是傳統熱繼電器的升級換代產品，采用數字處理技術，高亮度LED顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時，內部繼電器常閉觸點斷開，切斷電動機電源。
二、 主要技術指標
| 指 標 | 規 格 | ||
| JLW-A15Z | JLW-A30Z | JLW-A70Z | |
| 整定電流范圍 | 0.5～15A | 5～30A | 30～70A |
| 電流測量精度 | ±1% | ||
| 電源電壓 | AC 220V或380V（以產品標簽為準）, | ||
| 觸點容量 | 3A/440VAC（純阻性負載） | ||
三、 操作指南
l 查看 A 、B 、C 三相電流

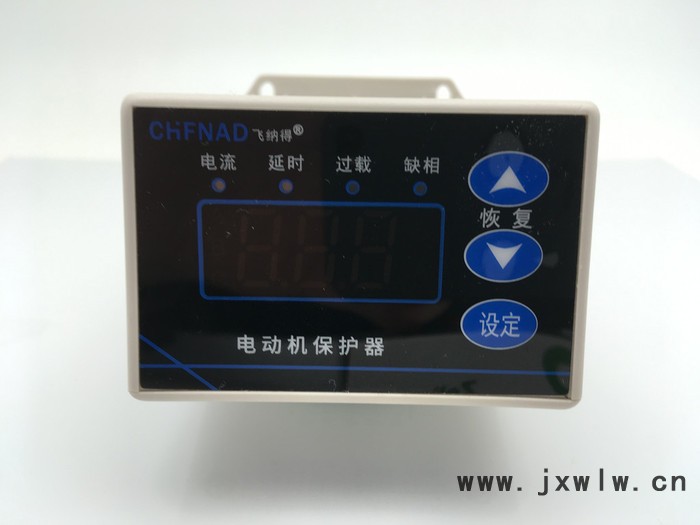

正常工作時顯示三相平均電流，按“設定”鍵可以切換顯示 A、B、C 三相電流。發生過載、缺相故障時
顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為 0）
l 整定電流與動作時間設定
長按“設定”鍵2秒， “電流”燈亮，用“5”或“6”鍵改變?cè)O(shè)定值（按住“5”或“6”鍵不放可連發），設置好后按“設定”鍵，可以繼續設定動作時間，設定好后按“設定”鍵保存并退出，或者等10秒后保護器會自動保存并退出
l 告警（保護）狀態恢復
發生故障告警時，LED小燈會顯示故障原因是過載還是缺相，此時繼電器斷開，并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復，也可給保護器重新上電來恢復。
四、 基本工作原理
l 電流檢測

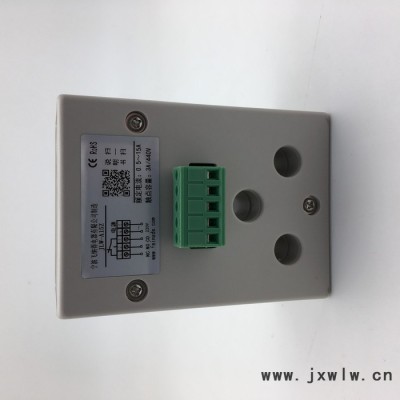

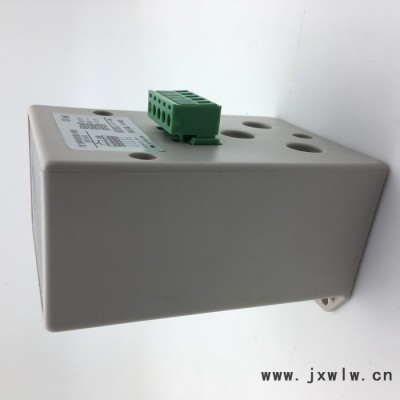

保護器通過內置的電流互感器來檢測三相負載電流，所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。
l 過載保護
當負載電流超過整定電流，并且持續時間達到設定的過載動作時間時（默認10秒），繼電器斷開，切斷電動機電源。
l 智能啟動識別
為防止電機啟動時產生誤動作，本產品具有智能啟動識別功能，當識別到電動機處于啟動狀態時，過載動作時間加倍。
l 缺相保護
發生缺相故障時，繼電器斷開，切斷電動機電源。
內部參數代碼如下表所示：
| 類別 | 代碼 | 參數名稱 | 型號 | 設定范圍 | 出廠 設定 | 單位 | 備注 |
| 過載保護類 | F1 | 額定電流 （整定電流） | JLW-A15Z | 0.5～15A | 5 | A | 這個參數可以直接長按設定2秒 |
| JLW-A30Z | 5～30A | 16 | A | ||||
| JLW-A70Z | 30～70A | 16 | A | ||||
| F2 | 過載動作時間 | 1 – 99.0 | 10.0 | 秒 |
| ||
五、 接線與安裝
保護器在斷電狀態下，NC與CO是通的。通電后，電動機工作正常時保持接通，當檢測到電動機出現故障時，繼電器斷開，切斷電動機電源。
