中央空調冷凝器在線自動清洗行業簡介

 冷凝器是中央空調機組、電站及工業冷卻系統的重要設備，為提高冷凝器總體換熱性能，使冷凝器保持較高的換熱效率和較小的端差,每年花費大量人力、財力、即停機進行長期人工化學清洗。

廣州馬頓環?？萍加邢薰疚諊鴥?nèi)外同類產品先進技術后，成功研制了ACTS冷凝器在線 自動清洗系統，該系統利用流體力學原理與科學控制邏輯，將清洗球送入冷凝器直接清洗冷凝器換熱管管壁，使其長期潔凈如新，從而達到環保節能之效果。

而目前的中央空調冷凝器在線自動清洗裝置大部分是二管路設計：一條管連接冷水進水管，一條管連接熱水出水管，

顯然這種二管路設計有著不可逆轉的缺點：

1、水路短路，降低冷凝器的熱交換率。二管路設計會造成去冷卻水塔 32度的出水被引入到27度的進水，從而降低冷凝器的熱交換率；

2、無觀察球視窗，膠球總數不清楚，**終影響清洗效果；

3、更換膠球不方便；

4、捕球器設計不合理，容易丟球；

5、立式泵設計，膠球容易被葉輪打爛。

針對二管路設計缺點，我公司**發明了多管路ACTS冷凝器在線自動清洗系統，并獲得了**發明**。

1000冷噸機組安裝ACTS冷凝器在線自動清洗系統后的經濟效益分析

1000冷噸機組項目概況：

1、每年開機時間6個月，每天開機12個小時。

2、差異系數=0.5

3、電費為0.8元/度

4、每年的人工清洗費用為10000元。人工清洗停機時間3天。

5、ACTS冷凝器在線清洗設備功率≤2.2KW，每年更換膠球費用約為1000元/臺。

根據我們上述所做節能率評估，預計此項目的節能率為11%。

節省電費=功率*年運行時間*節電率*0.8元RMB/每度電費*差異因數

=633.6KW*2160hrs*11%*0.8RMB/KW*0.5

= 60217.34RMB

累計節省費用=每年節能電費+每年節省人工清洗費

=60217.34+10000.00

=70217.34 RMB

備注：這是保守的計算值，我們只是按**低節能率11%計算，**高節能率我們可以達到44%。

ACTS冷凝器在線自動清洗系統產品簡介

 1、設備采用雙循環設計，發球循環與收球循環分開進行，無冷熱水混合，無排水收球。

 2、馬頓ACTS系統發球循環收球循環水泵均出力，發球時棉球自然分散，周圍銅管均能被清洗，收球迅速，回球率高（新機回球率可到**）。

3、 馬頓ACTS系統發球與收球循環時棉球均不可經過水泵和電動電磁閥，無膠球機械磨損，保證膠球使用壽命。

4、馬頓ACTS系統采用的集球器具有觀球視鏡，膠球數量及膠球磨損情況，水質狀況視窗清晰可見. 加球換球非常方便。

 5、馬頓ACTS系統采用微電腦（PLC)控制，穩定可靠，拓展性能好?？赏ㄟ^人機界面設置清洗頻率及其它參數設置，并自動記錄清洗次數及故障顯示，以幫助用戶了解設備運行情況。

6、馬頓ACTS系統捕球器采用T型、Y型、W型設計，其濾孔面積是管道橫切面積的3~5倍,所有捕球器的壓損均控制0.5米內。

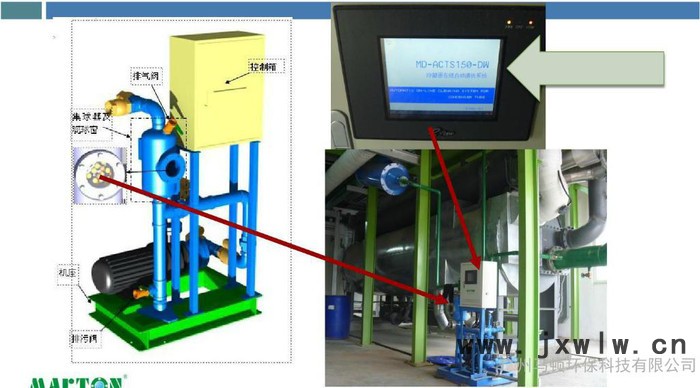

ACTS冷凝器在線自動清洗設備系統的組件

( 1 ) 捕球器

根據現場既有冷卻水管的配置方式，提供T型(angular type)，及Y型(line type)二種規格的〈捕球器〉捕捉清洗冷凝器銅管用的橡膠發泡球。

1.1 T型〈捕球器〉

1.2 Y型〈捕球器〉

( 2 )  集球器

( 3 )  水泵動力機組

( 4 )  PLC控制箱

( 5 )  清洗膠球

MD ACTS400I ST主要部件配置參數表：

設備型號：MD ACTS400I ST

1、接口：GB法蘭DN400,水阻8.1×10-2KPa

2、水泵：臥式離心泵，電壓：3×380-415V 50Hz,功率≤2.2Kw

3、電磁閥：電壓：DC24V

4、水流/壓差開關（選配）：WFS10013BA

5、清洗膠球：冷凝器換熱管單程數量的30%-50%

程序控制箱

6、PLC：FX1S，AC110-240V 50/60Hz

7、觸摸屏：MT4414，7"TFT 65536色，800*480

8、接觸器：LC1E-1210

9、電源適配器：NES100-24

ACTS冷凝器在線清洗設備安裝流程

1、施工現場考察與現場甲方接洽，會同現場甲方管理，安排進場手續，記取現場施工注意事項。

2、施工人員、施工材料工具安排準備進場

3、清洗施工人員進場，安排設備清洗，工時 2天

4、安裝人員（管道工1人，焊工2人，小工1人）進場開始捕球器、發球主機的安裝、管道連接等。工時3天

5、配管配線。工時1天

6、調試試車1天。

7、安裝調試完后約請甲方人員到場驗收會簽，辦理安裝工具設備人員離場手續等。

ACTS冷凝器在線清洗設備運行、安裝注意事項

1.設計選型是根據冷凝器進出水管管徑來確定，膠球大小、種類、比重由廠家專業人員負責確認。

2.在設計安裝時，收球器與路加主機周圍應留有600mm的檢修空間。主機應水平安裝，連接管道應橫平豎直，盡量少彎道。

3.為確保清洗球順利清潔管道不被雜物阻塞、劃傷，至少確保從冷凝器進水管發球點到冷凝器出水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物，對于新系統，建議在冷凝器進水管設計機械過濾器，對于改造系統，要打開冷凝器前后端蓋清掉兩端雜物，刷洗換熱器管道內壁的污垢，確保每根換熱器管道潔凈如新。

4.馬頓冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況下，馬頓可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。

5.清潔球的更換很大程度上取決于清潔的頻率和水質的特點.絕大多數情況下，視磨損情況，清潔球在6個月之間更換一次。在主機停用或換季停機的情況下，要讓清洗球回到主機。

ACTS冷凝器在線清洗設備售后維修保養

維修保養工作管理制度：

1、在設備調試合格交付客戶使用后在五個工作日內建立：(1)、《客戶維護保養記錄表》；

(2)、《設備組操作規程》；

(3)、協助客戶建立水處理系統運行管理制度以及相關的日常維護要求；

2、每兩個月定期對客戶回訪或電話咨詢客戶了解設備的運行工況，發現問題及時處理；每季度現場巡檢一次設備運行狀況并作好巡檢記錄；

3、接到客戶維修信息，首先填寫《客戶保修單》，能在電話中解決的故障情況，解決后填寫記錄備案，作為該設備日后故障類型的參考；

4、對于不能通過電話解決的故障，根據技術服務人員人手及維修緊急程度統籌安排，但不可超過規定時間；

5、到達客戶維修現場，先行**客戶機組故障現象進行檢測，查看是否零件損壞，并做好損壞零配件記錄；

6、對非零件損壞導致的故障做到當場解決，需要更換零配件的在收到新配件后2個工作日內解決；

7、每臺機組維修保養后，應立即填寫《維修保養記錄表》，經用戶方負責人簽署意見后存檔，同時將《維修保養記錄表》傳真至制造廠總部客戶服務中心存檔備案；

8、每次維修客戶機組，所更換的零配件應填好《維修零配件更換明細表》，由客戶方及辦事處負責人簽署后傳至制造廠客戶服務中心存檔備案；

9、每次維修完畢，負責維修的技術服務人員必須認真填寫《客戶質量信息反饋表》，并傳至總部客戶服務中心備案；

10、所有表格原件在每月底匯總后寄回總部客戶服務中心存檔；

11、將所有更換下來的殘舊件匯集到公司客戶服務中心，并在規定限期內寄回總部沖抵領用的維修零配件。

ACTS冷凝器在線清洗設備維修保養工作內容

一、維修保養工作內容

水處理(循環水旁流綜合水處理器)的維修保養：

1）檢查每臺的工作狀態；

2）檢查電動蝶閥及安全閥的工作狀態，

3）檢查電器控制元件的接頭以及連接導線是否緊固，更換損壞的導線以及電器元件；

4）檢查電器元件的運行工作狀態是否正常，相關控制作用是否可靠；

二、維護保養的收費標準

1）如果維修事項發生在我公司的保修時間范圍內且設備損壞是由我公司產品本身的質量問題造成的，一切費用將由我公司承擔。

2）如果維修事項發生在我公司的保修期間內，而維修原因不是由我公司產品質量等本身的原因造成的，我公司將收取相應的成本費。

3）如果維修事項發生時間已經超出了我公司的保修期限，費用協商解決。

三、應急維修時間安排：

自接到須緊急維修的通知，我公司將于2小時內響應。
