保質期	2年
類別	中性清洗劑
清洗方式	自動循環清洗
香型	無香型
主要成分	膠球
品牌	錦聯捷
型號	JLJ-QX-01
加工定制	是
功能用途	除垢劑
除污率	95

北京錦聯捷水處理設備有限公司

JLJ系列冷凝器膠球自動在線清洗系統

概 述

    冷凝器膠球自動清洗系統基于中央空調在建筑中的大量使用**對建筑節能提出更高要求，傳統清洗方法存在一定問題背景下應運而生。這項技術**早是由以色列人發明用在發電廠蒸汽機上的清洗，2003年通過技術改進，開朗科技**早將此項技術應用在中央空調主機冷凝器換熱管清洗上，這種物理自動在線清洗方式取得很好的效果，通過這么幾年的推廣和應用，2009年后逐漸被大家所熟悉，加上政府一直大力支持這項新技術的應用，現在這項技術成為中央空調節能**有效的方法之一，在2012年**住建部正式頒發了《中央空調在線物理清洗設備》的行業標準（JG/T361-2012）。

影響冷凝器換熱效率的**因素 —— 污垢

                  安裝JQ-ZQ之前                                  安裝JQ-ZQ之后

污垢分析：

    以上可以看出，污垢與冷凝器換熱銅管的導熱率相差甚遠，對冷凝器的換熱性能影響非常顯著。這**直接導致中央空調冷水機組冷凝器趨近溫度（制冷劑的飽和溫度與冷卻水出水溫度之差）升高，冷水機組制冷效率逐漸降低。水垢、粘泥及腐蝕物使得循環通道的截面積和能量變小，甚至堵塞換熱管和過濾器，從而使換熱效率進一步降低。由于沉淀物覆蓋在換熱管表面，阻止了設備的有效換熱，使換熱表面的金屬長期處于高溫?zé)嶝?fù)荷狀態，導致金屬疲勞。垢下腐蝕還會導致設備穿孔泄漏。這將使設備使用壽命縮短。

針對污垢，傳統解決辦法—— 投藥水處理+人工捅炮

     投藥水處理                     人工捅炮

傳統方法存在的問題：

A、人工捅炮費時、費力，需要停機；

B、人工捅炮會排放大量污水，造成嚴重的環境污染；

C、冷卻水循環系統水溫較高，適合微生物藻類的繁殖，傳統人工清洗不能有效阻止其生長，當藻類和微生物泥繁殖到一定的程度，會阻礙水流和熱交換。

D、人工捅炮所使用的化學清洗劑會加快主機老化，縮短冷凝器換熱管使用壽命，從而隱形增加運行成本。

JQ冷凝器膠球自動清洗系統

    針對中央空調冷水機組冷凝器換熱系統“易結垢、易腐蝕、易生成藻泥”這三大問題，以及目前國內冷凝器清洗方式的弊病，開朗公司在大量研究國內外針對冷凝器清洗的解決方案后，通過不斷的實踐和總結，成功研發出更適合冷凝器清洗的KES系統。

JQ工作原理

    在中央空調冷凝器進出水端上，加裝由發球機、收球器、管路等組成的旁路系統，通過發球機將膠球注入冷凝器進水管內，在冷卻水系統自有水流壓力的作用下，對冷凝器換熱管內壁進行有效清洗，清除附著在換熱管內壁的污垢，在出水口端由收球器將膠球回收至發球器，形成一次完整的清洗循環。通過發球機控制系統可根據現場工況要求設定清洗頻率和收發球時間等，實現膠球自動在線清洗功能，使冷凝器換熱管內壁始終處于潔凈狀態，從而提高了熱交換效率，降低了能耗，達到節約能源的目的。

JQ與傳統除垢方式對比及主要優勢

②    能有效保證中央空調冷水機組節能6-20%；

② JQ可實現實時在線清洗，免除拆裝冷凝器端蓋的繁瑣工序；

③    簡易的人機操作界面，可靈活設定清洗頻率和收發球的時間；

④ JQ運行低噪音低能耗，每天耗能不到1度電；

⑤ 能有效保持冷凝器管壁潔凈，延長冷凝器換熱管使用壽命；

⑥ 能減少污水排放，減少循環水系統化學藥劑的投放量,降低環境污染；

⑦ 穩定可靠的物理自動在線清洗設計原理，保證設備長期高效運行；

⑧ 美觀烤漆工藝，堅固耐用，適用于不同機房環境的設計和安裝。

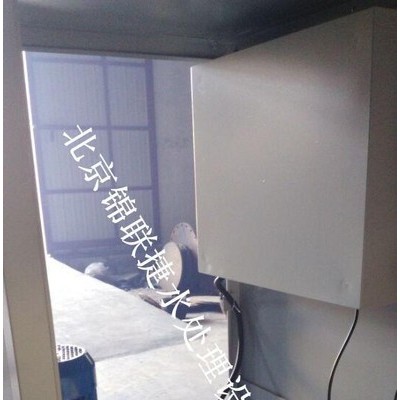

JQ發球機

1、美觀噴塑箱體，機電一體化結構，主體材質為304或碳鋼不銹鋼。

2、電源：3￠380V；頻率：50HZ；功率2.2KW；日耗電小于1kW·h。

3、連接口徑DN50；承壓1.6MPa；發球時瞬間流量不小于7L/S。

4、內置專用水泵、電動閥門轉換水道，送球、回球線路分離，結構合理緊湊。

5、箱體裝有大口徑玻璃視窗，便于觀察到膠球的收發運行狀態。



JQ收球器

1、碳鋼外殼，承壓1.6MPa ,內置**技術生產的不銹鋼濾網，低水阻；內壁光滑不刮球，回球無死角；使用壽命長，用于收集膠球；

2、遵循流體力學原理設計，有效過流面積不小于連接管道橫截面積的4倍；水流速度不小于4m/S時，其局部阻力小于0.5m。

3、可根據現場情況，靈活設計安裝S型、Y型、T型多種結構，安裝靈活方便。





膠球

1、德國原裝進口橡膠球，具有硬度適中、耐磨、耐腐蝕、抗老化等特點，性能穩定，正常使用壽命為循環清洗5000～7000次。

2、膠球的濕態直徑比冷凝器換熱管內徑大1-2mm。

3、規格齊全，顏色多樣，美觀耐用。

JQ控制系統

1、采用西門子S7－200系列PLC可編程控制器控制系統。

2、采用7寸昆侖通態全觸摸屏操作系統，實現簡易的系統操作。

3、可靈活操作，根據需要設置清洗頻率及收發球時間。

4、具有多接口，大容量儲存，可實現遠程監控。
