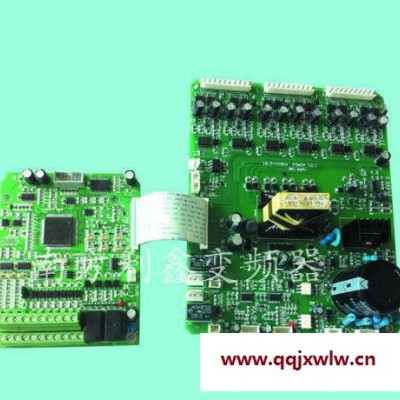

                               690V專用主控板

一、硬件部分

       1、CPU采用日立32位HD64F7044F28電機控制專用芯片，波形產生方式為SVPWM
       2、操作面板由8051單獨控制，可實現上50米的遠距離監控。
       3、接線圖

二、適用范圍

       可直接與690V 22-160KW、690V 187-315KW電源板連接使用，只要更改軟件參數既可，便可做成690V_22-315KW變頻器。

四、參數明細表

（一）、軟件功能參數表

（二）、外部端子功能參數表

（三）、專用功能參數表

（四）、系統參數表

（五）、鍵盤顯示

（六）、指示燈含義說明

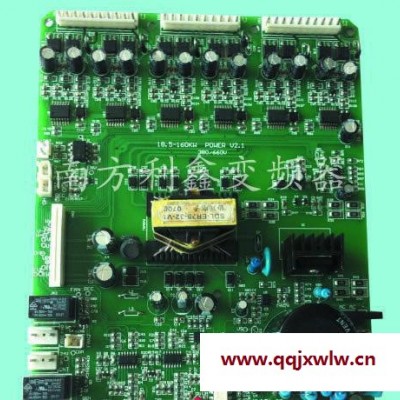

        中壓690V 22-315KW電源驅動板簡介

一、驅動部分產品特點

    可以驅動全系列1200V/1700V的IGBT；
    6路PWM輸出，高電平+15，低電平-10V；
    驅動電流7A，
    通過VCE（7V）檢測，提供短路保護；
    通過光藕進行電氣隔離；
    驅動電壓欠壓保護電壓13V；
    故障記憶，低電平有效；

二、開關電源部分特點

    開關電源的工作電源，由220交流經整流堆整流，再經560UF/400V電容濾波所得，工作電源低，不會因為母線電壓過高損壞開關電源。
    提供4路+15V、-10V驅動電源；
    提供1路24V光藕和控制板電源
    提供+15V、-15V運放IC和HALL工作點源
    提供5V電源給CPU和邏輯IC工電源
    脈寬調制 (PWM)控制器采用UC3844，具有電壓電流雙閉環控制，
    動態響應快，電壓調整率和負載調整率、系統的穩定性好。

三、直流母線電壓檢測部分

    采用電阻檢測直流母線電壓，線性好；
    采用HCPL7840線性光藕隔離，經LF347運放處理送給CPU，保證了母線高電壓不會串入CPU而損壞CPU；
    可通過調節LF347運放的反饋電阻調節顯示電壓值，也可通過軟件來修改。

四、霍爾輸出檢測部

    輸出電流經HALL轉壞成0-4V的交流電信號，經LF347運放檢波處理后，送給CPU能識別的直流信號；
    可通過調節運放電路的反饋電阻，改變變頻器的OL值和OC動作值，有效保護變頻器。

五、溫度檢測部分

    溫度傳感器進行溫度的檢測，正常時0-80度；
    把模塊附近的溫度開關信號，當溫度升高超過80度時，CPU關斷輸出；

六、直流母線接觸器動作信號輸出

    變頻器通電瞬間主電容相當于短路，沖擊電流非常大，如不加以限制容易造成整流橋損壞，通常在整流橋到電容及模塊中間加一個限流電阻，保護整流橋，但當正常工作時，輸出電流經限流電阻會使變頻器損耗增加，更嚴重的會導致限流電阻后端電壓嚴重偏低，使變頻器不能工作；
    通常是在限流電阻上再并聯一個開關（一般用接觸器或可控硅代替），當主電容沖到額定電壓80%時限流電阻上再并聯一個開關閉合，這樣既解決了通電瞬間主電容沖擊電流過大的問題，又解決了正常工作時，限流電阻出現的負作用，
    直流母線接觸器動作信號是在主電容沖到額定電壓80%以上時，給出一個2A的觸點閉合信號，通常串在限流電阻上的并聯開關的線圈上，當觸點閉合時，并聯開關的線圈得電，觸電閉合，把限流電阻短接掉，完成沖電過程。

七、適用范圍

    可直接與690V專用控制板聯接使用，只要更改軟硬件參數，便可做成22-315KW變頻器。

八、外部接線圖
