型號	西門子CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
加工定制	是
外殼顏色	白色

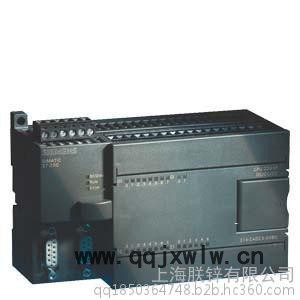

西門子CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO

SIEMENS西門子上海朕鋅電氣設備有限公司

聯系人：向德順

24小時銷售及維修熱線：15721145938

電 話：021-31668773

傳 真：021-6722 6711

手 機：15721145938

Q  Q : 1850364748

郵箱：1850364748@qq.com

地址：上海市金山區楓蘭路128號

訂貨號：

6ES7214-2AD23-0XB0
SIMATIC S7-200，CPU 224XP緊湊型單元，DC 電源，14 DI DC/10 DO DC，2 AI，1 AO12/16 KB代碼/10 KB數據，2個 PPI/自由端口

6ES7214-2BD23-0XB0
SIMATIC S7-200，CPU 224XP緊湊型單元，AC 電源，14DI DC/10DO 繼電器，2AI，1AO，12/16 KB代碼/10 KB數據，2個PPI/自由端口

計數:
用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域
中斷處理:
邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。
時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。
當達到設定值或計數器方向改變時，可觸發計數器中斷。
通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息
輸入/輸出的直接詢問和驅動:
也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置?？刂破髂苎杆俚貙^程事件作出響應（例如，當發生中斷時，直接復位輸出）。

內置數字量輸入/輸出：
14個輸入和 10 個輸出。
內置模擬量輸入/輸出:
2個輸入和1個輸出。
2 個通訊接口:
可選
作為 PPI接口，用于編程功能、HMI 功能（TD 200、OP），S7-200 內部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作為 MPI從站，用于和 MPI 主站（S7-300 / -400、OP、TD、按鈕板）進行數據交換。
用戶可編程接口（FreePort），帶中斷能力，用于和非西門子設備進行串行數據交換，例如在 ASCII 協議下、波特率為 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s時，可將 PC / PPI 電纜用作為 RS 232/ RS 485 適配器。
擴展總線：
連接擴展模塊 (只能使用 22x 系列的擴展模塊)。
中斷輸入：
對過程信號的上升沿或下降沿作出極高速響應
高速計數器：
6 個高速計數器(2x200 kHz，4x400 kHz), 可通過參數設置使能和復位輸入，具有2個單獨的輸入端，可同時用作增/減計數器；或者可以連接2個具有90度相差的增量編碼器(2x100 kHz, 2x20 kHz)。o.
通過數字量和模擬量擴展模塊進行無故障擴展(擴展模塊，選件)。
仿真器（可選）：
用于集成輸入的仿真和用戶程序的檢驗。

優勢產品推介：
S7-200CPU
6ES7 211-0AA23-0XB0CPU221 DC/DC/DC,6輸入/4輸出
6ES7 211-0BA23-0XB0CPU221 繼電器輸出,6輸入/4輸出
6ES7 212-1AB23-0XB8CPU222 DC/DC/DC,8輸入/6輸出
6ES7 212-1BB23-0XB8CPU222 繼電器輸出,8輸入/6輸出
6ES7 214-1AD23-0XB8CPU224 DC/DC/DC,14輸入/10輸出
6ES7 214-1BD23-0XB8CPU224 繼電器輸出,14輸入/10輸出
6ES7 214-2AD23-0XB8CPU224XP DC/DC/DC,14DI/10DO,2AI/1AO(PNP)
6ES7 214-2AS23-0XB8CPU224XPsi DC/DC/DC,14DI/10DO,2AI/1AO(NPN)
6ES7 214-2BD23-0XB8CPU224XP 繼電器輸出,14DI/10DO,2AI/1AO
6ES7 216-2AD23-0XB8CPU226 DC/DC/DC,24輸入/16輸出
6ES7 216-2BD23-0XB8CPU226 繼電器輸出,24輸入/16輸出
S7-200擴展模塊
6ES7 221-1BH22-0XA8EM221 16入 24VDC，開關量
6ES7 221-1BF22-0XA8EM221 8入 24VDC，開關量
6ES7 221-1EF22-0XA0EM221 8入 120/230VAC，開關量
6ES7 222-1BF22-0XA8EM222 8出 24VDC，開關量
6ES7 222-1EF22-0XA0EM222 8出 120V/230VAC，0.5A 開關量
6ES7 222-1HF22-0XA8EM222 8出 繼電器
6ES7 222-1BD22-0XA0EM222 4出 24VDC 固態－MOSFET
6ES7 222-1HD22-0XA0EM222 4出 繼電器 干觸點
6ES7 223-1BF22-0XA8EM223 4入/4出 24VDC，開關量
6ES7 223-1HF22-0XA8EM223 4入 24VDC/4出 繼電器
6ES7 223-1BH22-0XA8EM223 8入/8出 24VDC，開關量
6ES7 223-1PH22-0XA8EM223 8入 24VDC/8出 繼電器
6ES7 223-1BL22-0XA8EM223 16入/16出 24VDC，開關量
6ES7 223-1PL22-0XA8EM223 16入 24VDC/16出 繼電器
6ES7 223-1BM22-0XA8EM223 32入/32出 24VDC，開關量
6ES7 223-1PM22-0XA8EM223 32入 24VDC/32出 繼電器
6ES7 231-0HC22-0XA8EM231 4入*12位精度，模擬量
6ES7 231-0HF22-0XA0EM231 8入*12位精度，模擬量
6ES7 231-7PB22-0XA8EM231 2入*熱電阻，模擬量
6ES7 231-7PC22-0XA0EM231 4入*熱電阻，模擬量
6ES7 231-7PD22-0XA8EM231 4入*熱電偶，模擬量
6ES7 231-7PF22-0XA0EM231 8入*熱電偶，模擬量
6ES7 232-0HB22-0XA8EM232 2出*12位精度，模擬量
6ES7 232-0HD22-0XA0EM232 4出*12位精度，模擬量
6ES7 235-0KD22-0XA8EM235 4入/1出*12位精度，模擬量
6ES7 277-0AA22-0XA0EM277 PROFIBUS-DP接口模塊
6ES7 253-1AA22-0XA0EM253 位控模塊
6ES7 241-1AA22-0XA0EM241 調制解調器模塊
6GK7 243-1EX01-0XE0CP243-1 工業以太網模塊
6GK7 243-1GX00-0XE0CP243-1IT 工業以太網模塊

西門子CPU 224 中央處理器

6ES7214-1AD23-0XB0SIMATIC S7-200，CPU 224，緊湊型單元，DC 電源，14 DI DC/10 DO DC，8/12 KB代碼/8 KB數據，PROFIBUS DP，可擴展

6ES7214-2AS23-0XB0SIMATIC S7-200，CPU 224XPSI緊湊型單元，DC 電源，14DI DC/10DO DC（M），2AI，1AO 12/16 KB代碼/10 KB數據，2個PPI/自由端口

6ES7214-2BD23-0XB0SIMATIC S7-200，CPU 224XP緊湊型單元，AC 電源，14DI DC/10DO 繼電器，2AI，1AO，12/16 KB代碼/10 KB數據，2個PPI/自由端口

CPU 224 XP 和 CPU 224 XPsi 裝配有:

集成式 24 V 編碼器/負載電源:
用于直接連接傳感器和編碼器。具有 280 mA 輸出電流，它也可用作負載電源。

CPU 224 XP:
2 種型號；滿足不同的電源和控制電壓。
CPU 224 Xpsi:
1 種設備 (24V DC)，漏電流。

內置數字量輸入/輸出：
14個輸入和 10 個輸出。

內置模擬量輸入/輸出:
2個輸入和1個輸出。

2 個通訊接口:
可選

作為 PPI接口，用于編程功能、HMI 功能（TD 200、OP），S7-200 內部 CPU / CPU 通信（9.6/19.2/187.5 kbps），或作為 MPI從站，用于和 MPI 主站（S7-300 / -400、OP、TD、按鈕板）進行數據交換。

用戶可編程接口（FreePort），帶中斷能力，用于和非西門子設備進行串行數據交換，例如在 ASCII 協議下、波特率為 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s時，可將 PC / PPI 電纜用作為 RS 232/ RS 485 適配器。

擴展總線：
連接擴展模塊 (只能使用 22x 系列的擴展模塊)。

中斷輸入：
對過程信號的上升沿或下降沿作出極高速響應

高速計數器：
6 個高速計數器(2x200 kHz，4x400 kHz), 可通過參數設置使能和復位輸入，具有2個單獨的輸入端，可同時用作增/減計數器；或者可以連接2個具有90度相差的增量編碼器(2x100 kHz, 2x20 kHz)。^o.

通過數字量和模擬量擴展模塊進行無故障擴展(擴展模塊，選件)。

很真器（可選）：
用于集成輸入的很真和用戶程序的檢驗。

模擬電位計:
2 個模擬電位計，可在日常工作中用作一個設定值計數器，例如設定時間。

脈沖輸出：
2 個高頻脈沖輸出（最大 100 kHz）；用于定位任務及通過電源電路控制調頻電機和步進電機。

實時時鐘：
例如用于給報文加時間標記、紀錄機器運行時間或用于基于時間的過程控制。

EEPROM 子模塊(選件):
用于保存完整的 STEP 7-Micro/WIN 用戶程序及其它文檔。
用于支持?jǐn)?shù)據記錄功能和配方管理。
允許快速修改程序(即使沒有編程器)和其它程序歸檔。

通過電池提供長時間后備：
可將存儲時間提高到200天。無電池模塊時，用戶數據（如存儲器位狀態、數據塊、定時器和計數器）通過內部的超級電容進行保護,大約 5 天?？梢杂谰帽４嬗脩舫绦?免維護)。電池模塊插入存儲器子模塊插槽中。

CPU 224 XP
種類	電源電壓	輸入電壓	輸出電壓	輸出電流
直流輸出	24 V DC	24 V DC	24 V DC	0.75 A, 晶體管
繼電器輸出	85 至 264 VAC	24 V DC	24 V DC, 24 至 230 V AC	2 A,繼電器

CPU 224 XPsi
種類	電源電壓	輸入電壓	輸出電壓	輸出電流
直流輸出，漏電流	24 V DC	24 V DC	24 V DC, 漏電流	0.75 A, 晶體管

Functions

廣泛的指令集:
有大量的

基本操作,如二進制邏輯運算、結果賦值、存儲、計數、產生時間、裝載、傳輸、比較、移位、循環移位、產生補碼、調用子程序（帶局部變量）

集成通訊指令（如 S7-200 通訊（讀網絡（NETR），寫網絡（NETW）或自由口（發送XMT，接收RCV）

用戶友好的功能,如脈沖持續時間調制、脈沖序列功能、算法功能、浮點算法、PID 閉環控制、跳轉功能、循環功能和代碼轉換都使編程任務得以簡化。

計數:
用戶友好的計數功能配以集成的計數器和高速計數器指令給用戶開辟了新的應用領域

中斷處理:

邊沿觸發中斷（由過程信號的上升沿或下降沿觸發）允許對過程中斷作出極快的響應。

時間控制型中斷可以以 1 ms 為增量設置范圍從 1 ms 至 255 ms。

當達到設定值或計數器方向改變時，可觸發計數器中斷。

通訊中斷使得能迅速方便地與周圍的設備如打印機或條碼閱讀器交換信息

輸入/輸出的直接詢問和驅動:
也可以對輸入和輸出進行掃描以及獨立于循環周期而直接進行設置?？刂破髂苎杆俚貙^程事件作出響應（例如，當發生中斷時，直接復位輸出）。

口令保護:
3 級口令保護的概念有效地保證了用戶專有技術的安全。對于訪問用戶程序，有以下幾種保護方案:

完全訪問:程序可以隨便改動。

只讀：未經授權不能修改程序?？梢赃M(jìn)行測試、設置系統參數和拷貝程序。

完全保護：未經授權不能修改、讀出和復制程序。可進行參數設置。

測試和診斷功能：
用戶友好的功能支持測試和診斷：使用可定義的循環次數執行和分析整個程序。最多大 124 個循環內的內部參數，如位存儲器、定時器或計數器同時記錄下來。

測試和診斷運行過程中對輸入和輸出進行“強制”：
可不在循環周期內獨立設置輸入和輸出，例如可以檢測用戶程序。

在線運行編輯：
在運行模式下，可以編輯程序，并通過點擊鼠標將修改的程序裝入CPU中，而不需要中斷當前程序的執行。

提供諸如其它SIN、COS、TAN、LN、EXP算術模塊

數據紀錄：
時間控制或事件控制的數據記錄保存在EEPROM存儲子模板中，例如性能數據、統計數據、故障報文，可選擇地加入時間標簽。可以使用 STEP 7-Micro/WIN 中的 S7 Explorer 隨時傳送紀錄文件。

配方管理:
在 STEP 7-Micro/WIN 項目中定義并下載配方。為了更好地使用存儲器，配方存儲在 EEPROM 存儲器子模塊中?？梢栽诰€修改和更新配方。

CPU 224 XP/CPU 224 XPsi

	6ES7214-2AD23-0XB0	6ES7214-2BD23-0XB0	6ES7214-2AS23-0XB0
電源電壓
24 V DC	√		√
允許范圍，下限 (DC)	20.4 V		20.4 V
允許范圍，上限 (DC)	28.8 V		28.8 V
120 V AC		√
230 V AC		√
電源頻率
電源電壓的頻率		63 Hz
負載電壓 L+
額定值(DC)	24 V	24 V	24 V
允許范圍，下限 (DC)	20.4 V	5 V	20.4 V
允許范圍，上限 (DC)	28.8 V	30 V	28.8 V
負載電壓L1
額定值(AC)		100 V; 100 至 230 V AC
允許范圍，下限 (AC)		5 V
允許范圍，上限(AC)		250 V
允許頻率范圍，下限		47 Hz
允許頻率范圍，上限		63 Hz
輸入電流
突波電流，最大	28.8 V 時 12 A	264 V 時 20 A	28.8 V 時 12 A
從電源L+ 供電，最大	900 mA; 120 - 900 mA,擴展模塊輸出電流(5 VDC) 660 mA		900 mA; 120 - 900 mA,擴展模塊輸出電流(5 VDC) 660 mA
從電源L1供電，最大		220 mA; 35 - 100 mA (240 V); 70 - 220 mA (120 V); 擴展模塊輸出電流 (5 VDC) 600 mA
編碼器電源
24 V 編碼器電源
24 V	√；允許范圍：15.4 至 28.8 V	√；允許范圍：20.4 至 28.8 V	√；允許范圍：15.4 至 28.8 V
短路保護	√; 280 mA 時電子式	√; 280 mA 時電子式	√; 280 mA 時電子式
輸出電流，最大	280 mA	280 mA	280 mA
備用電池
電池運行
后備時間，最大	100 小時；（40 ℃ 時，最短 70 小時）；帶有可選電池模塊時，200 天（典型值）	100 小時；（40 ℃ 時，最短 70 小時）；帶有可選電池模塊時，200 天（典型值）	100 小時；（40 ℃ 時，最短 70 小時）；帶有可選電池模塊時，200 天（典型值）
存儲器
存儲模塊數量(選件)	1，可插入存儲模塊，內容存儲在內置的EEPROM中，此外還可以存儲配方、數據記錄和其他文件。	1，可插入存儲模塊，內容存儲在內置的EEPROM中，此外還可以存儲配方、數據記錄和其他文件。	1，可插入存儲模塊，內容存儲在內置的EEPROM中，此外還可以存儲配方、數據記錄和其他文件。
數據和程序存儲器
數據存儲器，最大	10 kbyte	10 kbyte	10 kbyte
程序存儲器，最大	16 KB；12 KB 用于運行時編輯	16 KB；12 KB 用于運行時編輯	16 KB；12 KB 用于運行時編輯
后備
提供	√；程序：集成 EEPROM 上的整個程序免維護，可通過 CPU 編程；數據：集成 EEPROM 上從編程器/PC 加載的整個 DB 1 免維護，RAM 中 DB 1 的電流值，通過高性能電容器，非易失性內存位、計時器、計數器等免維護；可選電池，用于長期緩沖	√；程序：集成 EEPROM 上的整個程序免維護，可通過 CPU 編程；數據：集成 EEPROM 上從編程器/PC 加載的整個 DB 1 免維護，RAM 中 DB 1 的電流值，通過高性能電容器，非易失性內存位、計時器、計數器等免維護；可選電池，用于長期緩沖	√；程序：集成 EEPROM 上的整個程序免維護，可通過 CPU 編程；數據：集成 EEPROM 上從編程器/PC 加載的整個 DB 1 免維護，RAM 中 DB 1 的電流值，通過高性能電容器，非易失性內存位、計時器、計數器等免維護；可選電池，用于長期緩沖
CPU 處理時間
位指令，最大	0.22 μs	0.22 μs	0.22 μs
計數器、定時器及其保持性
S7 計數器
數量	256	256	256
其中通過電池可保持
可調節	√；通過高性能電容或電池	√；通過高性能電容或電池	√；通過高性能電容或電池
下限	1	1	1
上限	256	256	256
計數范圍
下限	0	0	0
上限	32 767	32 767	32 767
S7 定時器
數量	256	256	256
其中通過電池可保持
可調節	√；通過高性能電容或電池	√；通過高性能電容或電池	√；通過高性能電容或電池
上限	64	64	64
時間范圍
下限	1 ms	1 ms	1 ms
上限	54 分鐘；4 個定時器：1 ms 至 30 s；16 個定時器：10 ms 至 5 分鐘；236 個定時器：100 ms 至 54 分鐘	54 分鐘；4 個定時器：1 ms 至 30 s；16 個定時器：10 ms 至 5 分鐘；236 個定時器：100 ms 至 54 分鐘	54 分鐘；4 個定時器：1 ms 至 30 s；16 個定時器：10 ms 至 5 分鐘；236 個定時器：100 ms 至 54 分鐘
