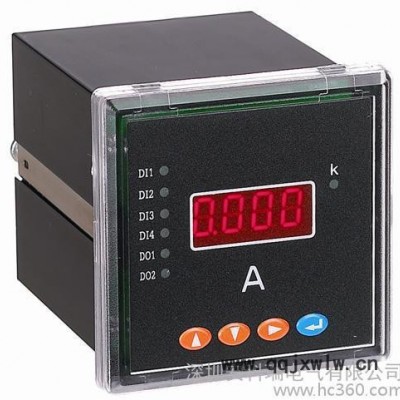

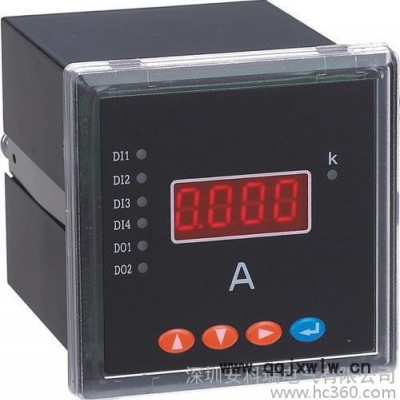

單相電流表概述：

產品概述：

單相電流表采用交流采樣技術，能測量電網中的電流，可通過面板按鍵設置倍率，性價比極高。具有安裝方便、接線簡單、維護便利、工程量小、現場可編程設置輸入?yún)?shù)等特點，并且能夠完成與業界不同PLC，工控計算機的組網通信

產品特點：

測量：?jiǎn)蜗嚯娏?nbsp;

顯示：一排LED數碼管顯示

用途：適用于電力電網，自動化控制系統.主要測量電網中的電流參量。

擴展：AC5A以上需配互感器

選配：RS485通訊功能、二路開關量輸出（2D0）、二路開關量輸入（2DI）、一路模擬量輸出（1AO）

技術參數：

接線圖：

 電壓輸入：輸入電壓不要高于產品的額定輸入電壓(100V或400V)，否則應考慮使

用PT，為了便于維護建議使用接線排。

(b) 電流輸入：標準額定輸入電流為5A，大于5A的情況應使用外部CT。如果用的CT上

連有其它儀表，接線應采用串接方式，去除產品的電流輸入連線之前，一定要先斷開CT一

次回路或都短接二次回路，為便于維護建議使用接線排。

(c)  要確保輸入電壓、電流相對應，相序一致，方向一致；否則會出現數值和符

號錯誤！(功率和電能)。

選型應用：

訂貨示例

訂貨時，請?jiān)敿?xì)寫明所需型號、輸入信號變比，輸出要求以及擴展功能模塊等相關內容

例1：型號：ALL42-AI          例2：型號：ALL42-AI/C

     輸入：200A/5A                    輸入：100A/5A

                                      通訊：RS485/MODBUS-RTU

例3：型號：ALL42-AI/K          例2：型號：ALL42-AI/B

     輸入：400A/5A                      輸入：600A/5A

     開關量輸入:2路開關量輸入          變送輸出：1路DC4-20mA輸出

                                       （未作說明則按默認設置出廠）
