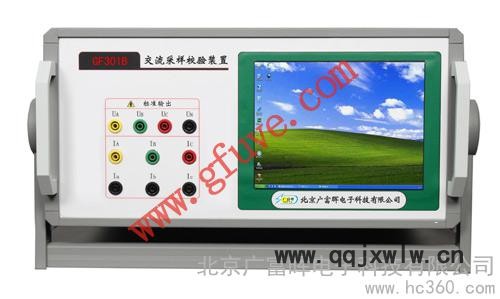

GF301B交流采樣校驗裝置（工控機型）

用途：適合各級電力調度中心自動化部門、供電公司和發電廠遠動班，也適合于石油、鐵路和鋼鐵等行業電力自動化部門使用。

主要功能和特點：

1、輸出**(10ms)：采用高性能32位的MPU+DSP+FPGA，主頻率達1.2G；

2、穩定**(1s)：硬件PID，標準源的輸出無延時，響應快；

3、帶載**強：負載調整率快，單相帶阻性負載30VA ；帶純?nèi)菪载?fù)載(0.33uf)；

4、諧波**高：標準源可以輸出2-128次的高次諧波；

5、采用集成模塊，體積小，重量輕；

6、穩定性**好，穩定度為0.005%/min；

6、兩種頻率：可同時分相輸出兩種頻率電壓；并且幅值可以任意調節輸出；

7、軟件功能強大，操作簡單、方便、快捷，三步可完成檢定；

8、調試遠動通信規約多，多達二十多種，覆蓋國內所有的廠家規約；

9、檢定速度**：對**規程檢定的84個點，3分鐘**可以檢完；

10****一家能生產0.02級的交流采樣檢定設備的廠家，代表國內**水平；

11、采用虛負荷校驗交流采樣的誤差，可以全自動、半自動和手動校驗；

12、可以校驗同期裝置；

13、主控單元采用嵌入式工控機，Windows操作系統，校驗軟件直接運行，自動計算誤差；

14、采用8.4寸彩色液晶顯示屏，中文顯示，帶鍵盤和鼠標操作，簡單方便；

15、具有過流、過壓、過熱、短路、開路、過載保護，自動故障檢測。

技術指標：

三相交流電壓輸出

量程：57.7V/110V/220V/380V ；

準確度：   0.05%RG   ；

調節范圍： (0～120)%RG   ；

調節細度： 0.01%RG      ；

穩定度：   0.005%/1min  ；

失真度：   優于0.1% (非容性負載)；

輸出負載：每相30VA     ；

負載調整率：<0.02%      。

三相交流電流輸出

量程：     1A/5A/10A      ；

準確度：   0.05%RG    ；

調節范圍： (0～120)%RG       ；

調節細度： 0.01%RG          ；

穩定度：   0.005%/1min      ；

失真度：   優于0.1%(非容性負載)；

輸出負載： 每相30VA         ；

負載調整率：<0.02%           。

功率輸出

有功功率準確度：  0.05%RG ；

無功功率準確度：  0.1%RG ；

穩定度：   0.005%/1min    。

說明：表中RG為量程

相位

調節范圍：0°～359.999° ；

分辨率：0.001° ；

準確度：0.05°  。

功率因數

調節范圍：-1～0～+1  ；

分辨率：0.0001       ；

準確度：0.0002       。

頻率

調節范圍：45Hz～65Hz ；

分辨率：0.001Hz      ；

準確度：0.002Hz      。

電壓電流諧波設置

諧波次數：2～128次  ；

諧波含量：0～40%   ；

諧波相位：0°～359.99° ；

諧波設置準確度：(0.1%)RG(相對于基波額定值)。

鉗表測量

量程：5A；范圍：(0～120)%RG；

準確度：0.2% RG0.1-6A；

體積：

400mm×300mm×160mm（長×寬×高）；

重量：12.5kg         ；

供電電源：

AC  220V±10%  50Hz  。

通信規約

有CDT、XT9702、DISA、新版CDT、IEC870-5-101、DNP30、IEC870-5-103、IEC870-5-104、SC1801、Modbus、許繼104、南自Sc103、南自94規約、科銳RDCU、電科院CEE300、紫光DCAP、四方CSC2000規約、合能電氣通訊規約HN2000、南瑞科技NSD500-103規約、南瑞繼保網絡103規約、河北保定JA-R196、SPA規約、上?；莅?01、南電研規約、IEC61850等；

可以根據用戶的需求增加新的通信規約。

遠動通訊接口

RS232，RS485 ，網絡口

環境條件：

工作溫度：0℃～40℃；

相對濕度：≤85%     ；

儲存條件：－30℃～60℃。
