類型	水質快速分析儀
品牌	長盛
型號	YHS5

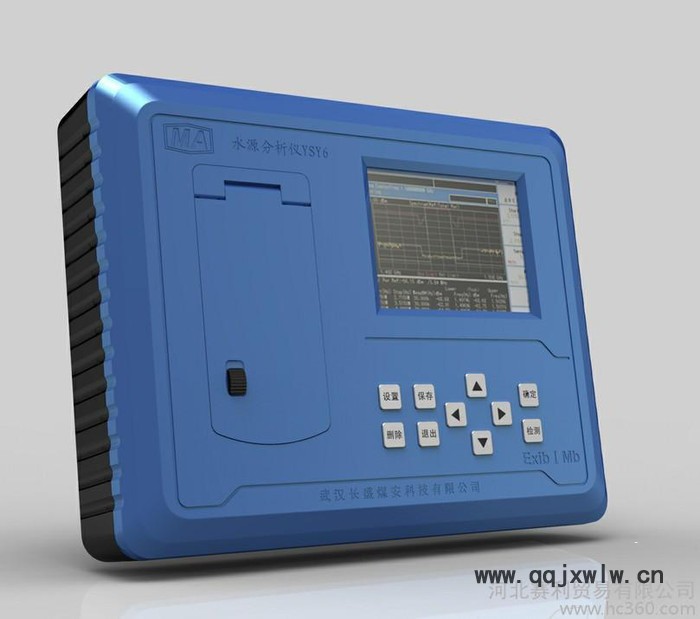

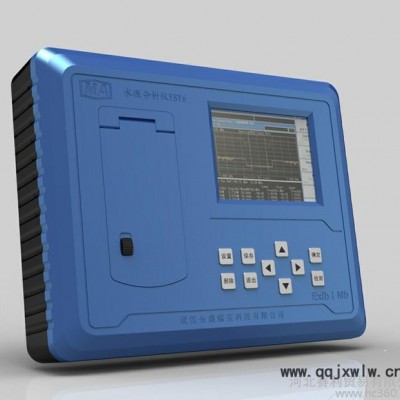

 YHS5礦用本安型水質分析儀是結合嵌入式微電子技術，根據水化學分析測試結果和水溫場、水位（水壓）場實測值，利用智能識別信息分析系統判識井下突（涌）水水源類型和補給來源，是實施礦井井下突（涌）水補給來源快速、簡便判識的一種有效手段。根據儀器測試的水質結果、水溫和水位（水壓）值，快速分析補水源，對礦井充水條件和水害防治意義重大，可大大提高安全生產效率。



水樣測試原理：      本儀器采用三種類型的水質化驗方法：一種為光吸收法，一種為電極法，另一種為滴定法。      光吸收法：是利用透射光的強度來識別離子濃度的一種離子測試方法。水樣中不同離子與其對應的特殊化學藥品進行物理化學反應后，可形成有色物質，影響不同頻譜的光的透射強度。      電極法：是利用水樣中不同離子對通電電流的阻率不同而識別其密度大小的一種水質測試方法。      滴定法：是根據指示劑的顏色變化確定滴定終點，依標準溶液消耗體積，自動計算分析結果。   水源類型判識原理：      礦井井下突（涌）水可能接受了諸如地下水、地表水、大氣降水或老空水等不同類型水源的補給。由于不同類型水源在其形成、徑流和排泄等過程中受到不同地質環境和人為因素等影響和圈閉，其水源的水文地球化學背景特征、水溫和水位（水壓）各不相同。這些化學、溫度和壓力的大量背景信息，可為井下突（涌）水的補給來源的判識數學模型建立提供極其重要的基礎數據庫和水源樣品庫。     根據礦井井下突（涌）水點的水化學分析結果、水溫和水壓測定值，應用基于大量實測數據所建立的判識數學模型和信息系統，即可快速準確地判識出井下突（涌）水的補給來源。 儀器功能：     快速水質全化驗分析：測定各陰離子、陽離子、PH 值、礦化度、硬度、堿度、氧化還原電位等。     陽離子： K+、Na+、Ca2+、Mg2+、NH4+、Fe2+ 、AL2+、Cu2+、Zn2+、Cr3+、Mu2+、Ni2+     陰離子：Cl -、SO 4 2-、HCO 3 -、CO 3 2-、NO 2 -、NO 3 - F -、硫離子、砷離子、總磷、磷酸鹽      其他：pH、總硬度、礦化度 、溫度、氧化還原電位（ORP）等40多種參數。     儀器顯示測量步驟、測量參數、設置項目等信息，逐步指導用戶可方便輕松完成各種操作，用戶可根據需要自行設置或增減測定指標。 自動識別礦井充水水源類型：      主要用于識別不同類型的地下水、地表水、大氣降水和老空水等；地下水包括松散層水、煤系含水層水、奧灰水和基巖裂隙水等類型。 產品特點：     ****的礦用本安型水源判識儀     ◆操作快捷、簡單、準確     ◆定制自身礦井水源數據庫，專家全程跟蹤建庫     ◆測試速度快，快速判識水源類型和補給水源     ◆識別分析準確，智能化程度高，可直接給出水樣所屬水源類型和補給源     ◆可根據要求設計測定指標     ◆強大數據存儲功能     ◆USB口數據傳輸及軟件自動升級     ◆自動生成水源分析報表和水質全分析報告     ◆人性化操作面、精巧設計、便于攜帶     ◆礦用本質安全型：防爆證、煤安證。 技術參數：    供電方式：6V充電電池，內置高性能NI-MH    使用環境：1℃～50℃    吸光度準確度：    識別參數：溫度、pH值、氧化還原電位、氯CL -、碳酸氫根HCO 3 -、碳酸根CO 3 2-、亞硝酸鹽NO 2-、鐵離子Fe、鎂Mg 2+ **鹽SO 4 2-、鉀K +、鈉 Na+ 、鈣Ca 2+ 等40種以上離子。    顯示方式：5寸LCD屏    數據記錄方式：自動或人工保存、記錄   礦井突水水源快速判別綜合決策系統 主要功能：     1. 基本GIS功能模塊 實現工程文件操作、圖層管理、地圖瀏覽以及地圖查詢、地圖編輯等操作。     2. 數據管理模塊 該模塊完成對后臺數據庫水質、水位及水溫信息的綜合管理，通過該模塊可以執行瀏覽、新增、修改、刪除、查詢、刷新等數據操作，并可以將全部水質數據或經過查詢篩選的水質數據導出成Excel格式，同時生成報表。      3. 水質類型分析模塊 該模塊提供了對水樣的水化學玫瑰花圖分析、庫爾洛夫式分析以及Piper三線圖分析功能，可以確定各充水水源的水質類型。      4. 突水水源判別模塊 該模塊分四個子模塊：常規水化學元素識別模塊、水位動態識別模塊、水溫識別模塊以及突水水源信息綜合識別模塊。

應用成果：      案例：河北某煤業有限公司某煤礦      儀器應用煤礦：河北某煤業有限公司某煤礦      建立水樣類型：奧灰水、砂巖裂隙水、第四紀松散層水、地表水、井下用水及老空水      識別速度精度: 識別水樣約半小時，總識別水樣100個，準確率93%。      解決重大問題：2012年12月，該礦某區工作面回風巷掘進中揭露斷層，發生出水情況，淋水由大變小，如果是小窯老空水，情況將十分危急，必須及時采取措施，地測人員立刻下井采水樣，使用水源快速識別儀，對水樣進行化驗，識別結果為頂板砂巖水，此后淋水水量逐漸變小。避免了恐慌。
