產地	日本
產品認證	CCC
電壓	220V
形式	自動
執行標準	國標
種類	檢測
粘合材料類型	電子元件
品牌	OMRON
型號	vt-X750
加工定制	否

** AXI檢測機

在線全數全板檢查

在使用3D-CT方式確保檢出的同時,本裝置搭載了新設計的拍攝方式^{*1,實現超高速攝像,并結合現有機種運用得很成熟的自動化檢查技術,實現快速*2的自動檢查速度。}

檢查對象包括底部焊極元件、PoP層疊元件,壓插件連接器等插入型元件等，同時也充實了IC引腳的反面爬錫、氣泡檢查等應用。
通過以上元素的結合，實現高速檢查，并擴大了檢查邏輯的對應范圍，從而實現了在線+ 全數+ 全板的X射線檢查。
通過對焊錫形狀等實裝狀態的量化檢查，實現符合行業規格的品質檢查，使漏檢風險達到**小，并且在生產切換時實現迅速穩定的品質對應。
**為實現“不停線=無時間浪費”，通過設備遙控操作等緊急支援，向全球的用戶提供萬全的保障措施。
遠程維修系統

焊錫結合強度的可視化

通過**獨有的3D-CT再構建算法，以高一致性的重復精度，再現高強度焊錫所需的錫腳形狀。

無停線擔憂

由于X光機的檢查對象是無法進行外觀檢查的，所以設備無法使用時能夠用來代替檢查的手段非常有限；加上更換消耗部品時的使用停止，都需要工廠具備防止萬一情況的預防手段。

遠程監控設備運行，使停線時間極限縮短

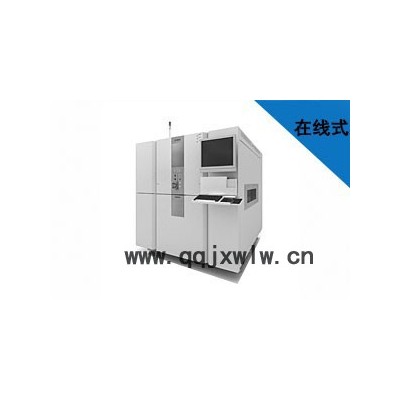

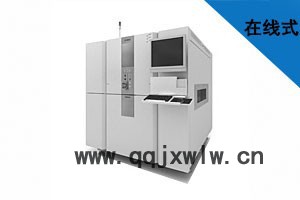

OMRON 3D XRAY檢測機

項  目		內  容
機種名		VT-X750
檢查對象元件		BGA/CSP，插入元件，SOP/QFP，三極管，R/C CHIP，
		底部電極元件，QFN，電源模組
檢查項目		開焊，無浸潤，焊錫量，偏移，異物，橋接，
		引腳有無等(可根據檢查對象進行選擇)
攝像部位規格	攝像方式	使用多次投影進行3D斷層拍攝
	攝像分辨率	6,8,10,15,20,25,30μm/pixel(根據不同檢查對象進行選擇)
	X線源	閉管(130kV)
	X射線檢出器	FPD
對象基板	基板尺寸	50×50～610×515mm，厚度：0.4～5.0mm
	基板重量	4.0kg以下(元件實裝狀態下)
	搭載元件高度	上部：50mm以下  下部：40mm以下
	板彎	2.0mm以下
裝置規格	外形尺寸	1,550(W)×1,925(Ｄ)×1,645(Ｈ)mm(除開突起部：信號燈及顯示屏)
	裝置重量	約2,970kg
	基板搬送高度	900±15mm
	電源電壓	單相，AC200～240V，50/60Hz
	額定輸出	2.4kVA
	X射線泄露量	低于0.5 μSv/h
	氣壓	0.4～0.6MPa
	對應規格	CE，SEMI，NFPA，F(xiàn)DA
