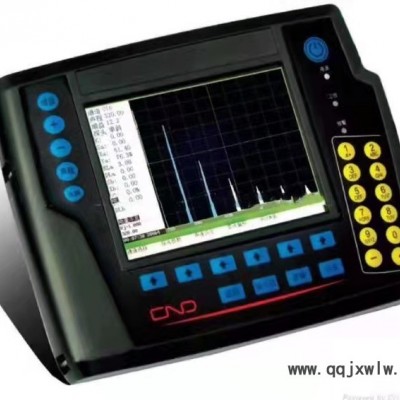

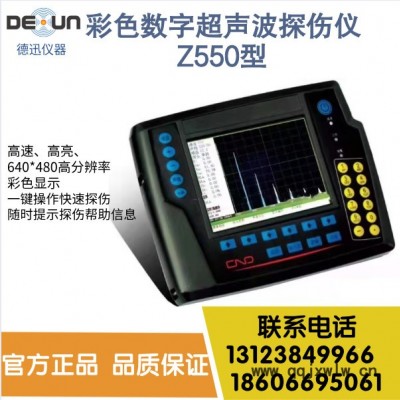

Z550型彩色數字超聲波探傷儀

功能和特點 ：

l 高速、高亮、640*480高分辨率彩色顯示，強光下正常工作，一鍵式操作，使探傷非常簡便、快捷，內含電子說明書幫助提示操作步驟了解其探傷方法

l 一鍵操作快速探傷，隨時提示探傷幫助信息

l 自動測試探頭零點、聲速和K值

l 自動制作DAC、AVG曲線 ，能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入DAC回波參考點、修正DAC回波參考點

l 自動增益和搜索記憶高波

l 自動顯示缺陷回波位置（水平X、深度Y、距離S、當量值Φ、dB差值顯示）

l 自動閘門聲光報警，內接蜂鳴器和面板LED發光二級管（門位、門寬、門高自由調節）

l 任選判廢線，定量線，評定線進行對比，實時讀出該波的當量值

l 凍結屏幕任意選波自動生成缺陷位置

l 自由切換800組探傷通道工藝 ，包括探傷狀態參量、回波圖形、DAC曲線和備注信息等

l 自由輸入各行業探傷標準

l 全進口原裝主板器件

l 測量點閘門內波的峰值或第1回波的前沿

l 閘門內波形擴展到全屏，能清楚辨出間距較小的缺陷

l 大容量存儲、10000幅探傷數據空間，掉電后數據不丟失

l 超長工作時間，無記憶高效鋰電池，連續工作時間大于8小時

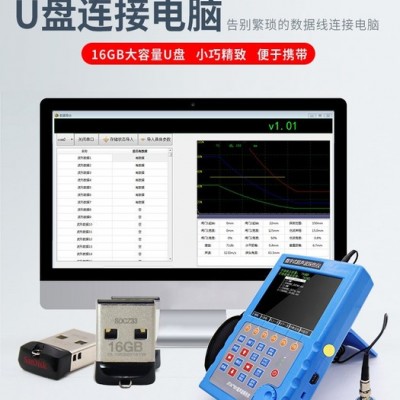

l 以太網高速數據傳輸，內設IP地址可實現遠程控制，瀏覽器直接讀取打印探傷報告，有USB接口，可實現儀器內部?jī)?chǔ)存數據、數據波形向U盤的轉存，打印探傷報告。

l 通道密碼設置，探傷人員可預存自己的探傷通道，長久保存不被他人修改

l 雙向通訊，用戶可自行編輯自己的探傷報告格式

 用途：

   本儀器可檢測內部缺陷（如裂紋、夾雜、氣孔等）并能自動進行定位、評估和診斷。

廣泛應用于試驗室、特檢院、船舶制造、石油天然氣裝備、航天、軍工、化工、電力、鋼鐵、冶金、鐵路、汽車制造、機械、鍋爐壓力容器、特種設備、石油管道、建筑業、模具制造等行業。我們對鍛件、鑄件、板材、管材、棒材、鋼管合金類零件的探傷有著豐富的經驗；

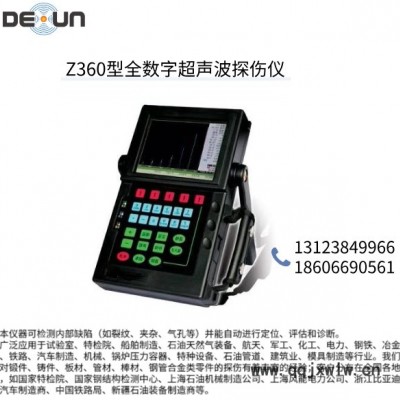

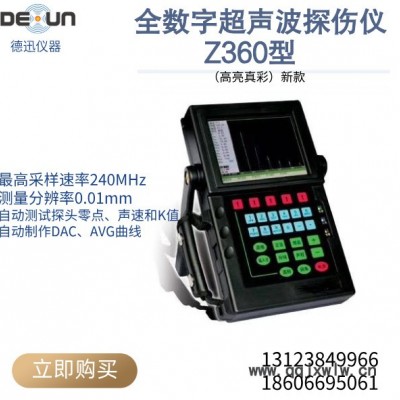

Z360型全數字超聲波探傷儀（高亮真彩）新款

用途：

   本儀器可檢測內部缺陷（如裂紋、夾雜、氣孔等）并能自動進行定位、評估和診斷。

廣泛應用于試驗室、特檢院、船舶制造、石油天然氣裝備、航天、軍工、化工、電力、鋼鐵、冶金、鐵路、汽車制造、機械、鍋爐壓力容器、特種設備、石油管道、建筑業、模具制造等行業。我們對鍛件、鑄件、板材、管材、棒材、鋼管合金類零件的探傷有著豐富的經驗；客戶分布在全國各地，如特檢院、鋼結構檢測中心、上海石油機械制造公司、上海風能電力公司、浙江比亞迪汽車制造商、中國鐵路局、新疆石油裝備制造商等。

主要功能：

1.高速、高亮大屏幕彩色顯示，強光下正常工作

2.一鍵操作快速探傷，隨時提示探傷幫助信息

3.100個獨立探傷通道，1000幅探傷數據儲存

4.無記憶效應高效鋰電池，確保連續6小時不斷電工作

功能特點：

采樣速率240MHz,測量分辨率0.01mm

自動測試探頭零點、聲速和K值

自動制作DAC、AVG曲線

自動增益，配合峰值包絡線，圖像凍結功能，快速確定缺陷波及裂紋長度，探傷更高效

通過回波擴展功能可將閘門內回波區域放大到整個屏幕，顯示缺陷回波位置（水平、深度、距離、當量值）

閘門聲光報警（門位、門寬、門高自由調節）

自動生成標準探傷報告

自動切換100組探傷通道工藝

自由輸入各行業探傷標準 儀器內部存有標準，客戶也可根據美標，歐標等標準自行制作曲線。

高速、高亮大屏幕彩色場致顯示，強光下正常工作

一鍵操作快速探傷，隨時提示探傷幫助信息

大容量?jī)?chǔ)存、1000幅探傷數據空間，掉電后數據不丟失

超長工作時間，無記憶高效鋰電池，連續工作時間大于6小時

 技術參數：

頻率范圍：0.4-20MHZ

增益范圍：0-120dB,0.1,2.0,6.0dB步進

動態范圍：32dB

分辨率：配用2.5P20探頭遠距離分辨力不大于5mm（按JIS Z 2352）

垂直線性：＜2%

水平線性：＜0.1%

探傷范圍：0-9999mm

分辨率：＞45dB

靈敏度余量：＞65dB （使用2.5P20探頭發現距探測面200mm-ф2mm平底孔）

衰減器精度：＜ ±1dB/12dB

工作模式：?jiǎn)翁筋^、雙晶探頭、穿透探頭

脈沖發生器：可變脈沖發生器

阻尼：50/100/400歐自動匹配

數字抑制：0-99%線性抑制，不影響線性與增益

閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
報 警： 蜂鳴報警，LED 燈報警
顯示環境溫度：-20-50°C

相對濕度： (20~95)%RH
充電器：220-240V交流輸入

工作電壓：7.4V±0.3V

尺寸：250*150*38mm

重量：1.28KG

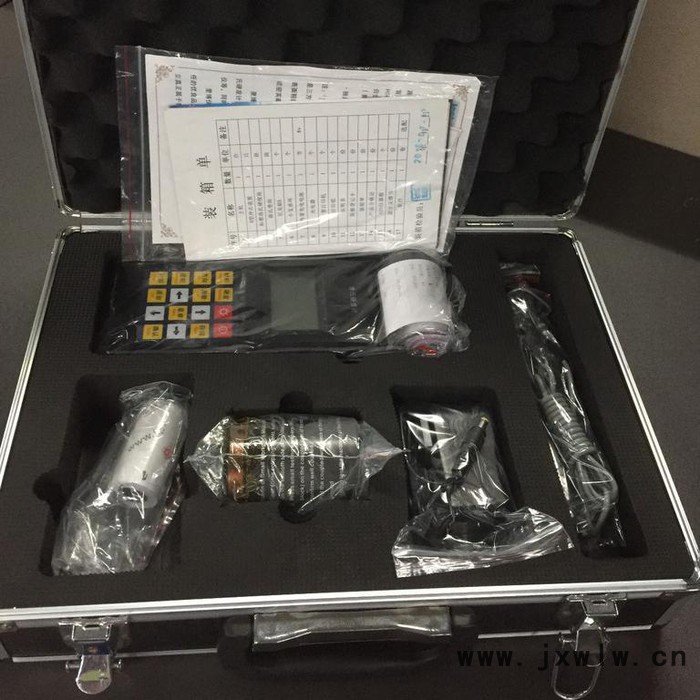

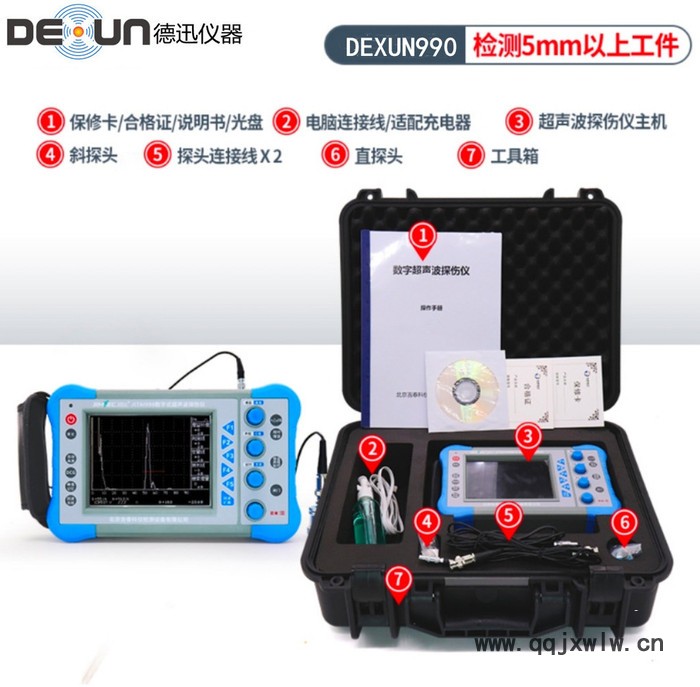

標準配置：

主機 1臺

探頭  2只（直探頭、斜探頭各1只）

探頭線 1根

鋰電池 1塊（內含）

充電器 1個

電源連接線1根

合格證1張

說明書1份

驗貨單2份

裝箱單1份

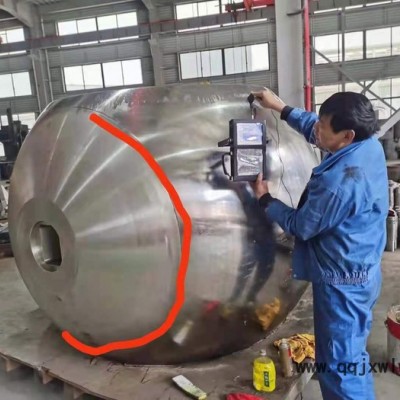

各行業客戶現場案例：
