測量對象	氧氣
測量范圍	溶解氧
測量精度	0.01
產品型號	56
尺寸	1mm
電壓	120v
分辨率	0.1
工作溫度	1
類型	便攜式電能儀表
重量	0.5kg
分類	電導儀器
品牌	羅斯蒙特
加工定制	否
檢測誤差	±1%
檢測項目	溶解氧

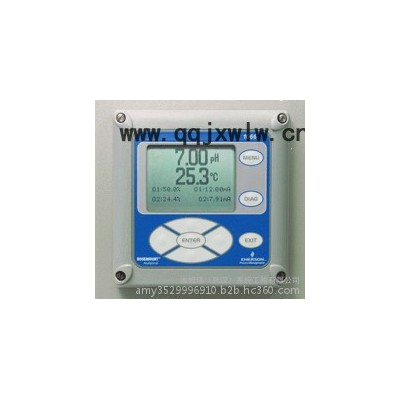

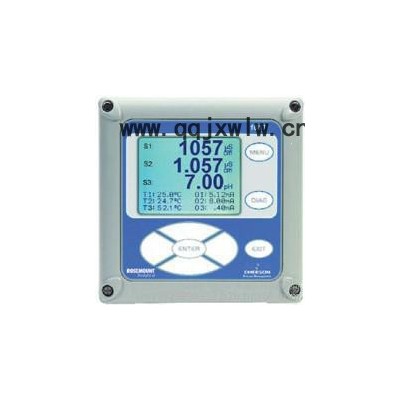

 聯系人：武漢埃姆依熊工18971381479 QQ3529996910 羅斯蒙特56雙輸入分析儀
工作原理高分辨率全彩色屏幕：  方便查看過程測量值

以及屏幕上的數據趨勢圖

用戶幫助屏幕： 用多種語言

顯示詳細操作說明和故障排除信息

數據記錄器和事件記錄器 通過 USB 2.0 數據端口，下載帶時間和日期標簽的

過程數據和報警狀態

控制 - PID 控制和時間比例控制。還包括同步時間間隔計時器和4項特殊的應用功能

 數字通訊： HART® 和 Profibus® DP 通訊，具有全部特性和功能

產品特點艾默生羅斯蒙特56雙輸入分析儀是線路供電分析儀，提供單傳感器或雙傳感器輸入，且雙測量可任意組合。 56 型分析儀可測量 pH 值、ORP、ISE、電導率、氯、溶解氧和氣態氧、溶解臭氧、溫度、濁度或流量，并將接受 4-20mA 電流輸入。設備的供電電源為 24VDC 或 115/230AC（ 自動切換）。HART 數字通訊是標準功能。

艾默生羅斯蒙特56雙輸入分析儀支持 Rosemount Analytical 的智能pH 傳感器。所有組態均滿足通用場所的 UL 認證要求。

應用領域特殊功能

全彩顯示器： 高分辨率的全彩顯示器（480 x 272 像素）

就地操作員接口： 屏幕與計算機相似，便于查找本機組態和日常標定。

診斷：連續監測分析儀和傳感器回路，了解故障和警告狀態。

數據記錄器： 連續 30 天每 30 秒記錄一次兩個通道的數據以及溫度

事件記錄器審計跟蹤：最多可記錄 300 個重要事件

PID 控制：比例、積分和微分設置，最多可提供 4 個模擬電流輸出，用于連續調整控制設備

實時時鐘： 將時間/日期標簽施加到所有過程數據和事件上

USB 數據端口：傳輸本機的全部過程數據和事件，以便在計算機上對其進行評估

計時器功能：時間比例控制，具有間隔計時器和 4 個特殊應用計時器：排放和注入、天數和時間間隔計時器、延遲計時器和流量積算器。

安全訪問：雙重密碼訪問

診斷： 連續監測和記錄分析儀和傳感器的故障狀態

準無線裝備： HART 信號可通過無線 THUM 適配器，在人員難以到達的位置，進行過程變量和診斷信息的無線傳輸。

參數規格外殼：聚碳酸酯

尺寸：6.2 x 6.2 x 5.2 英寸（157 x 157 x 132 毫米）

進線孔： 接受 (6) 個 PG13.5 或 1/2 英寸穿線管接頭

顯示器：3.75 x 2.2 英寸（95.3 x 55.9 毫米）大尺寸、高分辨率顯示器

艾默生羅斯蒙特56雙輸入分析儀彩色 LCD 以大數字顯示過程變量，診斷參數的顯示由用戶定義。標定、編程和信息屏幕以清晰、易讀的字符顯示。彩色顯示器具有背光，且背光亮度用戶可調。測量值字符高度：（0.5 英寸）13 毫米。主顯示區都可以定制，以滿足用戶的需求。

環境溫度和濕度：-10 至 60°C（14 至 140°F），相對濕度 5-95%（無冷凝）。僅濁度：0-55°C（32-131°F）相對濕度 5-95%（無冷凝）。

注：低于

-5°C (23°F) 及高于 55°C (131°F) 時，可能出現顯示器響應變慢或性能下降的情況。超過 60°C 時，以下部件將逐漸自動關閉：顯示器、USB 通信端口、電流輸出、報警繼電器、主電路板。

警告：如果環境溫度超過 60°C，請務必移除 USB 存儲設備。在易燃環境中，請勿使用 USB 端口。

存儲溫度： -20 至 60oC（-4 至 140°F）

電源：

代碼 -02： 20-30VDC，20W

代碼 –03： 85-264VAC，47.5-65.0Hz，20W

實時時鐘備份：24 小時。

RFI/EMI：– EN-61326

LVD：– EN-61010-1

56 型危險場所認證

CSA 選項：-02、03、20、21、22、24、25、26、27、30、31、32、

34、35、36、37、38、HT 和 DP。

I 類，2 區，A、B、C 和 D 組

Il 類，2 區，E、F 和 G 組

Ill 類 T4A Tamb = 50°C

已根據 ANSI/UL 標準評估。CSA 標志旁邊的 “C” 和 “US” 標記

艾默生羅斯蒙特56雙輸入分析儀已根據分別適用于加拿大和美國的 CSA 和 ANSI/UL 標準評估

FM 選項：-02、03、20、21、22、23、24、25、26、27、30、31、32、33、34、35、36、37、38、HT 和 DP。

I 類，2 區，A、B、C 和 D 組

Il 和 lll 類，2 區，E、F 和 G 組

T4 Tamp = -10°C 至 60°C。

普通場所（僅適用于 -UL 訂購選項）：

UL 選項：-02、03、20、21、22、24、25、26、27、30、31、32、

34、35、36、37、38、HT 和 DP。

海拔高度：最高可在 2000 米（6562 英尺）的高度使用

污染等級 2：通常只會出現非導電性

污染。不過，必須預見偶爾可能因冷凝引起暫時導電。

輸入：1個或2個隔離的傳感器輸入。可選擇測量

pH/ORP、電阻率/電導率/TDS、百分比濃度、

比電導率、總氯和余氯、一氯胺、溶解

氧、溶解臭氧、濁度、脈沖流、溫度和

原始 4-20mA 輸入。對于接觸電導率測量，

測溫?zé)犭娮杩梢允?nbsp;PT1000 RTD。其它測量（ORP、流量和濁度除外），可以使用 Pt100、Pt1000 RTD 或者 22k NTC（僅溶解氧）。

輸出：4 個有源供電的 4-20 mA 或 0-20 mA 隔離電流輸出。量程完全可調。最大負載：550 歐姆。輸出可針對

PID 控制進行編程。可啟用

輸出阻尼，時間常數范圍為 0-999 秒。輸出 1 上疊加的 HART 數字通訊是所有

儀器（選項代碼 –HT）的標準配置。

報警： 4 個報警繼電器，用于過程測量

和溫度?？舍槍?duì)任何測量值、

計時器、TPC 或故障報警操作（而不是過程警報），對任一繼電器進行編程。如果選擇，故障報警會在傳感器或分析儀發生故障時激活繼電器。每個繼電器可單獨配置。報警邏輯（高/低激活或 USP）和死區用戶可編程。

繼電器：C 型（轉換觸點）、SPDT、環氧樹脂密封

感應負載：1/8 HP 電機（最大），115/240VAC

額定終端連接

電源連接器（-02 24VDC 電源和 -03 85-264VAC

電源）：24-12 AWG 線規。

信號板接線端子：26-16 AWG 線規。

電流輸出連接器： 26-16 AWG 線規。

報警繼電器接線端子： 24-12 AWG 線規。

重量/裝運重量： （以磅的整數或 0.5 公斤的倍數計算重量）：

3 磅/4 磅（1.5 公斤/2.0 公斤）
