產地	中國
類型	可見光光譜儀
品牌	寧波基英示
型號	ENC 8106 PH10T
加工定制	否

1、標準配置清單

序號	名     稱	規格	產地	品牌	數量
1	示值系統	Renishaw開放式金屬反射光柵尺	英國	Renishaw	壹
2	工作機臺	高精度花崗巖平臺（00級）	山東濟南	濟南青	壹
3	導軌型式	高精度導軌＋預載荷高精度空氣軸承	山東濟南	濟南青	壹
4	氣源處理	日本SMC	日本	SMC	壹
5	自動測頭	Renishaw PH10T	英國	Renishaw	壹
6	測量軟件	Rational-DIMS	美國	Rational	壹
7	測針	Φ1.0×10	英國	Renishaw	壹
8	測針	Φ2.0×10	英國	Renishaw	壹
9	測針	Φ3.0×10	英國	Renishaw	壹
10	測針	Φ1.0×20	英國	Renishaw	壹
11	測針	Φ2.0×20	英國	Renishaw	壹
12	測針	Φ3.0×20	英國	Renishaw	壹
13	加長桿	10mm	英國	Renishaw	壹
14	加長桿	20mm	英國	Renishaw	壹
15	加長桿	40mm	英國	Renishaw	壹
16	液晶電腦	18.5液晶	國產	HP	壹
17	控制系統	UCCT3-2/SPA3	英國	Renishaw	壹
18	控制手柄	MCULITE-2	英國	Renishaw	壹
19	測針工具		英國	Renishaw	壹
20	校驗球	Φ25	國產	Renishaw	壹
21	全金屬工作桌	1200*90*74	國產	怡信	壹
22	CAD模塊	導入導出	美國	Rational	壹



2、配贈配置

序號	名     稱	規格	制造商	數量
1	橡皮泥	187091-75	馬來西亞	1
2	無塵紙	11cm*19.5cm	臺灣	1

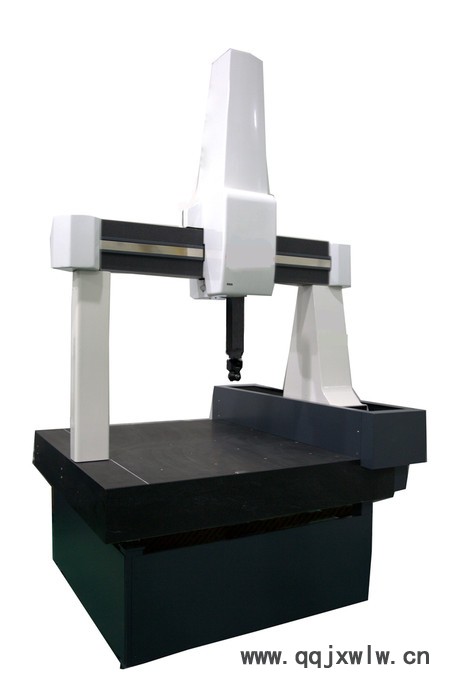

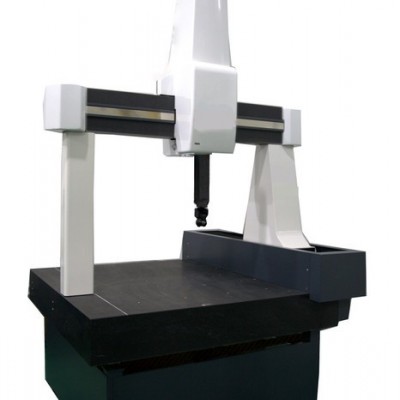

ENC-8106高精度三坐標測量機主要技術參數

  一、主機介紹

ENC機型是我們公司自主研制、開發設計的高端橋式三坐標測量機，在生產過程中，每一個部件都通過嚴格篩選，在裝配的過程中，更是確保部件之間完美、合理聯接，然后按照ISO10360-7標準來校驗，其中使用了高精密的激光干涉儀來校準，之后還使用DKD機構認證過的標準檢測工具（方尺和步階規）來檢測。因此，最終客戶使用的將是真正的德國技術，、高質量、高精度的三坐標測量機。

二、產品設計和制造符合下列標準

1．國家計量技術三坐標測量儀校準JJF  1318-2011規范

2. 國家產品幾何技術規范（GPS）三坐標測量儀的驗收檢測和復檢檢測  GB/T 24762-2009

3. 蘇州質量技術監督局Q/320505AD005-2012備案注冊第029號2012年-J

4．測量精度依據ISO10360-7。

三、系統各部分構成及技術參數

測量范圍：800mm  Y：1000mm  Z：600mm

結構類型：活動橋式

機臺承重：1200kg

整機重量：2160kg

整機尺寸：1535mm×1760mm×2680mm

分辨率：0.5μm（選配0.1μm）

測量系統：光電式增量光柵尺，光學刻度20μm

測頭不確定度：2.5μm

空間測量不確定度：2.5 + L/1000    (單位:μm)

操作桿操作：0-20mm/s（慢速模式），0-100mm/s（正常模式）

CNC模式（Vmax）：單軸300mm/s，空間520mm/s

CNC模式（αmax）：單軸900mm/s2，空間1500mm/s2

壓縮空氣：供氣壓力4-10bar，要求過濾至ISO8573-1，標準4級或更高

四、設備使用環境條件及工作時間

機室溫度： 20℃±2℃

機室溫度最大梯度： 1℃/m，1℃/h，2℃/d

機室濕度：60%±5%

供氣壓力：﹥0.5MPa

空氣流量：160 L/min

振動頻率范圍： 0-19Hz  19-75Hz >75Hz

振動振幅：   0.0011mm  0.0011-0.002mm 0.002mm

電壓：220V±10%

頻率：50-60HZ

電流：15A

耗電量：﹤800W

備注：用電設備要求接地可靠：接地電阻小于4歐姆

五、設備安裝調試期間為用戶提供如下資料：

1、原裝說明書                              1套

2．圖像處理軟件備份光盤                     1套

   包括：圖像處理軟件、軟件操作使用手冊。

3．設備出廠時的檢驗證書、合格證書           1套

4．設備裝箱清單                             1套

六、操作軟件系統

美國RationalDIMS自動版安裝軟件

RationalDMIS始終與世界先進標準、先進設計理念同步



















RationalDMIS 從設計之初就完全基于 DMIS 開發，是目前全球支持 DMIS 標準最高的軟件之一！













PTB認證



英國家物理科學院（PTB），是全球公認的對 CMM 軟件進行權威認證的機構，RationalDMIS 順利通過 PTB 認證，證明其精確性、兼容性和可靠性均得到了權威認可。



軟件特點：

RationalDIMS CMM主要特征：

    界面直觀、簡潔：1) 獨一無二、直觀簡潔的用戶界面

                      2）沒有任何彈出窗口

                      3）沒有繁瑣的輸入、確認過程

                       4）避免多個窗口彈出導致的界面冗余

智能檢測

●防碰撞檢測。檢測路徑預覽。實時仿真

●智能測量：自動根據測點及位置判斷被測元素類型

●智能路徑規劃：自動創建最優的檢測路徑

●依賴性檢測：判斷當前狀態下調用坐標系和測頭是否正確

●Rational快捷面板：提供1個快捷窗口，為用戶實現快速實現建立坐標系/構造/公差等計算

多樣的坐標系創建方法

●各種復雜工件的坐標系找正

●快速3-2-1找正

●快速CAD對齊工件

●RPS找正

●多點擬合、BestFit擬合

●迭代對齊（自由曲面類工件找正）

強大的元素構造功能

●滿足各種構造需求

●鏡像CAD。鏡像各種幾何元素

●只能快速擬合新元素

●快速構建極限值

●元素陣列拷貝、旋轉拷貝

●元件偏移、材料補償

完整、快速的公差計算

●符合多種標準：GB/ISO/ANSI/DIN/AGMA

●各種形位公差評價：直線度/平面度/圓度/圓柱度/平行度/垂直度/傾斜度/位置度/同心度/同軸度/對程度/圓跳動/全●跳動/點輪廓/線輪廓/面輪廓

●圖形化標注元素尺寸誤差

●支持最大實體MMC、最小實體LMC、RFS…

●快速計算單個元素的多種公差、同類型公差快速拷貝計算

（一）、RationalDMIS 軟件優勢：

1.     完全符合DMIS標準、符合ISO22093：2003標準、符合I++標準、PTB認證

l DMIS（Dimensional Measuring InterfaceStandard），最初由計算機輔助制造國際公司（CAM-I）發起，1985年2月開始作為三坐標尺寸測量的接口標準。早在1990年之前，DMIS2.1就被ANSI（美國國家標準學會）接受，作為美國國家標準。

l DMIS提供了計算機系統和測量機設備間雙向傳遞檢測數據的統一標準。能確保符合DMIS標準要求的數據間的互用性。

l DMIS功能強大，通過DMIS高級編程能實現很多普通軟件無法實現的功能

l PC-DMIS、AC-DMIS雖然名字有DMIS，實際上都不是DMIS標準的。

l 通過PTB權威認證。

2.  拖放式操作、沒有彈出窗口、關閉窗口

l 操作簡單、快捷，所有的操作只需鼠標拖放、點擊就可以完成

l 沒有彈出窗口，不會因彈出多個窗口，而造成屏幕擁堵

3.  100%圖形化顯示

l 從機器模型，到探頭構建、校驗，再到測量、構造、計算公差，直到最后的輸出報告，全部圖形化

l 所有操作都可以實現圖形化的實時仿真

4.  即點即測，完全基于對象的編程

l 自動識別數模上所有理論元素

l 圖形驅動測量，能快速產生多個元素的測量程序，對于復雜的工件，編程也可以在短短幾分鐘能完成

l 自學習測量程序，自動生成標準的DMIS可執行程序

5.  支持脫機編程、實時路徑仿真、防碰撞檢驗

l 支持脫機編程、實現編程和測量分離，從而提高效率

l 實時測量路徑仿真、防碰撞檢驗，大大提高了檢測安全性

l 新添“Rational快捷面板”、“測量通模塊”，使得操作更加簡單明了

l Rational快捷面板，方便用戶快速切換到相關操作窗口、快捷地進行構造元素,計算公差等操作

l 測量通模塊是在保證原有軟件功能性、完整性的基礎上，使用了新穎的、完全面向測量的概念。伴隨測量過程，相關幾何元素的構造、計算、輸出同步完成。過程使用了標準化和智能化的算法，使得測量過程清晰直觀，操作界面整潔有序，可定制自動報表項一目了然，從而使得檢測人員的工作效率成倍提高

6.  支持RPS迭代建立坐標系、BestFit最佳擬合、支持材料補償、邊界點(邊角點,角度點)測量

l RPS迭代建立坐標系——大眾汽車公司統一要求的數模對齊工件方法

l BestFit最佳擬合——適用于曲面類工件的對齊找正

l 材料補償、邊界點/邊角點/角度點測量——用于測量薄壁件 或 變形較大的塑料工件

7.  輸出報告格式多樣、直觀、實用，支持多種報告存儲格式

l 傳統的輸出報告

l 多種圖形化報告：彩云點誤差圖報告、圖形報告、尺寸標注報告、矢量圖報告

l 支持out格式、PDF格式、HTML格式、Excel表格輸出、DMO格式輸出

9. RationalDMIS 軟件三年內免費升級使用。











七、優點

1、底座支架——雙重被動減震機構

三坐標測量機的使用基本是在生產工廠，這樣就不可避免會有旁邊的機床或者運輸車而引起的震動，這對三坐標的精度是致命的影響。做防震地基是一個基本的思路，而這樣會增加額外的成本和麻煩。我們的三坐標支架采用雙重式被動減震機構，防止低頻震動造成的影響，極大程度的保證了測量的精度又可以減少做防震地基措施的麻煩。



2、工作平臺— 高質量花崗巖平臺

花崗巖工作平臺是機器整體的支撐，其質量的好環影響著機器整體的性能。我們?nèi)鴺嘶◢弾r材料，采用整體加工，無應力，防銹防腐蝕，易于保養，熱膨脹系數低，受溫度影響的變形小。有效的減少了測量機的振動而提高整機的性能。



3、三軸導軌— 全封閉，全花崗巖材質

我們在所有的ENC機器上，都配有封閉式導軌，能夠防止外部粉塵的侵蝕引起的軌道受損，免受污染和溫度影響。這對于環境惡劣的使用情況尤為重要。三軸同為花崗巖材質，耐銹蝕且具有完全相同的熱膨脹系數，精度更高！



4、傳動系統— 無齒摩擦式“自糾偏”傳動

三軸傳動全部采用摩擦傳動，采用 “自糾偏”平穩傳動系統。傳動系統采用“固定+微懸浮”的結構，以保證傳動時與導軌平行！高速運動的同時能保持精度的穩定性和運動的平穩性。并且提高了機床碰撞時的自我保護，使用起來更加安全。



5、關鍵部件— 原裝進口

內部配件是保證機器整體穩定性的重要部分，只有設計合理并使用高品質的配件才能保證機器的長期穩定。  我們機器所有關鍵零部件（伺服馬達、傳送系統、氣路系統等）均原裝進口，可最大限度保證機器精度和使用壽命。



6、光柵尺— 雷尼紹高精度光柵尺

光柵尺是三坐標重要的組成部分，雷尼紹是全球三坐標部件的巨擎，質量和售后都有最好市場口碑和保證，我們機器全部采用雷尼紹高精度光柵尺. 分辨率高達0.1um。



7、氣浮導軌— 四面環抱式設計

采用四面環抱式氣浮導軌結構，是穩定性和高質量的體現！我們每個軸向都配有多個不同方向的氣壓調節閥和空氣軸承，環抱式空氣軸承設計保證了儀器在運動的過程中的平穩。



8、專利小孔出氣技術

機器的耗氣量為150NL/Min：專利的小孔出氣原理技術，在軸承間隙形成冷凝區域，抵消軸承運動摩擦帶來的微熱量，增加設備整體熱穩定性，從而提高設備長期的穩定性。

八、測頭系統   1套

英國雷尼紹RENISHAW PH10T自動可轉位測頭座













-





- 與所有M8螺紋的測頭兼容
- 與最長達300mm的系列加長桿兼容
- 垂直A 軸轉位：0至 105 °，以7.5°為調節幅度

- 水平B 軸轉位：±180 °，以7.5°為調節幅度

- 720個可重復定位

- 桿固定

測頭：    英國Renishaw TP20測頭可卸式模塊

- 磁性連接及三點定位的模塊能實現測針模塊快速更換，鎖定/解開特性，便于實現定位并解除了不必要的磨損，確保重復精度，無須重新校準。

其它規格測頭座、測頭、測針、加長桿更改及增補根據貴公司需求，參照英國雷尼紹公司定價標準報價。



九、三軸滾動摩擦傳動：

    安全性：機構自保護性，意外事故發生時，只要瞬間外力大于摩擦力，摩擦副將打滑，只要就在第一時間產生保護，即機構具有保護性。

     平穩性：齒條、齒形帶等傳動方式，因齒的影響易發生微小的震動或沖擊，導致靈敏度較高的高精度測頭誤發信號，而滾動摩擦方式傳動平穩的多。

自糾偏：傳動系統采用“固定架微懸浮”的結構，以保障傳動時與導軌平行。
