定位精度	0.3+L/1000
規格	900*1500*700
類型	全自動三坐標測量機
品牌	卡爾蔡司
型號	XENOS
加工定制	否

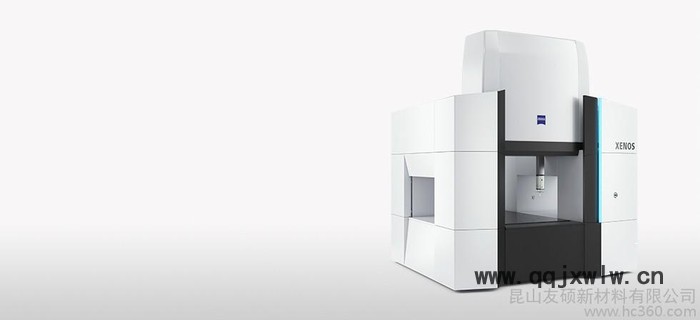

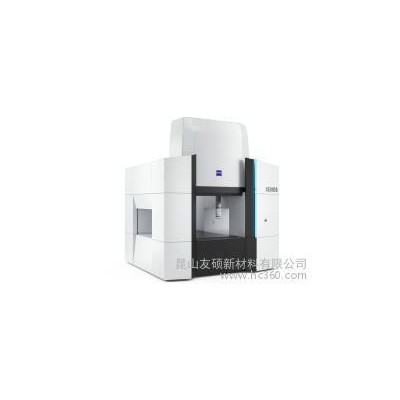

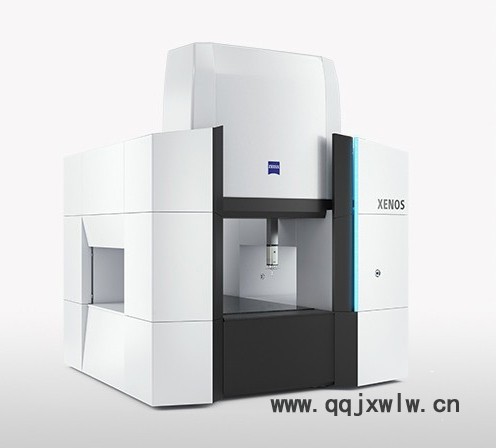

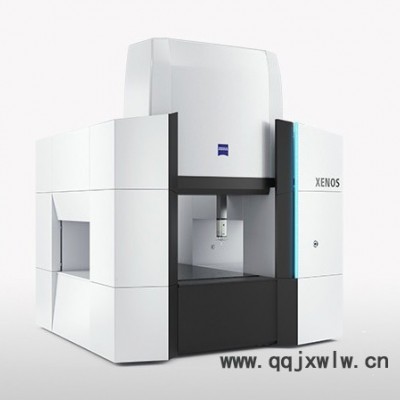

XENOS應用案例XENOS可在各類要求**高測量精度的領域使用——從科研機構的測量實驗室、航空和航天工業直至光學工業。這一高端測量機的測量精度達到技術極限，其測量范圍近1立方米。

創新的機械設計

XENOS采用了全新的機械設計理念。與標準橋式測量機不同：Y導軌分布于側壁頂部，分離式移動行程軸僅橫梁于Y軸方向移動，更小及恒定的移動重量——與移動式平臺相比堪稱真正的優勢。更低及恒定的移動重量造**了加速及**高速度的**統一。

所有軸均采用線性驅動

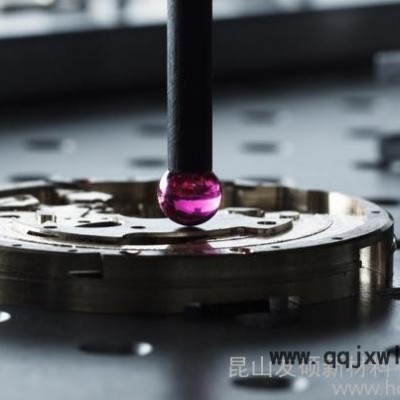

XENOS的所有軸均采用線性驅動。其優點：高速、加速極快、定位精度高、驅動無剪切力影響。結合超高分辨率光柵尺技術，XENOS的線性驅動可獲得高度穩定性及低于100納米的極高定位精度。例如，測針偏移量越恒定，即可獲得更佳的測量精度。于測量曲面時更顯見另一優勢：測針的移動路徑與預定值越吻合，即可實現越出色的**性。

虛擬中央驅動

XENOS于Y軸向配備雙線性驅動系統，得益于蔡司**的中央驅動技術可實現**的同步控制。該技術可據X軸位置**分布驅動力。作為**控制系統及算法之**結合，這是在整個測量范圍內獲得**測量精度及運動穩定性的關鍵因素。

碳化硅陶瓷

XENOS在與精度密切相關的機器部件上采用創新的碳化硅陶瓷材料。迄今為止，該材料從未在類似產品或精度的測量機器上得到使用。與常規陶瓷相比，碳化硅陶瓷的熱膨脹性降低約50%，而剛性則可**大提升30%，同時減重20%。與鋼材相比，碳化硅陶瓷重量降低50%而竟仍可獲得兩倍的剛性。

加強型VAST gold

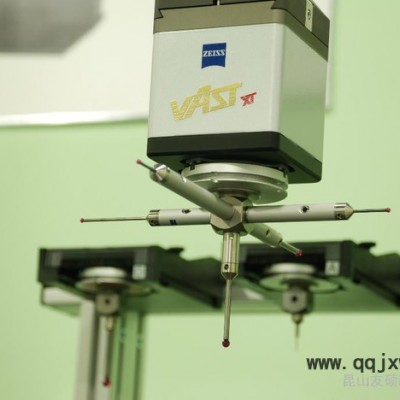

XENOS采用蔡司VAST gold測量探頭。在研發過程中，蔡司在測量精度和測量重復度方面對該探頭進行了優化。XENOS也采用了新型剛性連接。VAST gold探頭可與**大長度為800毫米的測針以及**大重量為500克的測針配套使用，包括非對稱型測針。

優化的氣浮軸承

全新強化處理氣浮軸承具有更佳的穩定性及測量精度。

改進的電子設計

通過全新的電子設計，移動線纜對精度影響顯著降低。計算機輔助精度修正（CAA）法和特殊附加CAA修正技術在獲得**大測量精度的過程中扮演著日趨重要的作用。

長度測量誤差E0

0.3 + L/1,000 μm

測量范圍

	X	Y	Z
9/15/7	900	1,500	700

卡爾蔡司中國代理商--昆山友碩：www.cmm-yosoar.com  YSKV
