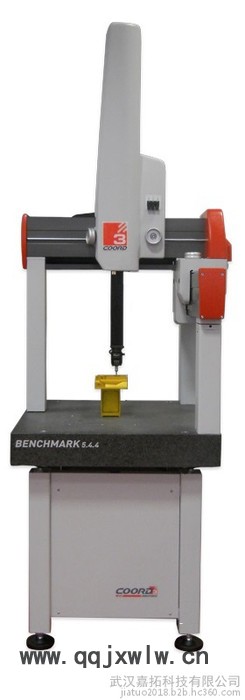

BENCHMARK 小尺寸橋式三坐標測量機

   BENCHMARK 小尺寸橋式三坐標測量機有手動型和自動型，測量機性能卓越，經濟適用，半龍門式的設計占地面積更小。BENCHMARK三坐標測量機能夠配置最新的Renishaw五軸無極分度PH20測量系統。手動型BENCHMARK可以在將來升級為全自動機型，客戶可以采用分段投資，最終獲得最佳的三坐標測量技術。BENCHMARK是理想的小型車間用三坐標測量機。

特點和性能：

· 特殊合金架構的三坐標測量機，為掃描應用提供了最大的剛性

· 極高的熱傳導率可以快速響應環境溫度的變化

· 橫梁采用有限元分析設計，擠壓成型，其最佳的轉動慣量可以在機器高速運行時最大程度減少變形

· 獨特的半龍門設計

· 整塊花崗巖工作臺上均勻分布著網格狀的M8螺紋孔

· 全氣浮軸承結構，提供了更好的剛性

· Z軸采用氣缸式平衡機構

· 0.1微米分辨率的光柵尺和編碼器，它是集成的動態信號處理系統

· 全數字化運動控制，將測頭運動路徑也納入控制范圍以優化測量機動態性能

· 各軸均采用零滯后摩擦轉動

· 被動減震系統，隔絕環境振動

· 開放式結構，可從各個方向裝載工件

· 最大定位速度500mm/s

· 最大加速度1500mm/s2

· 更符合人機工學設計的可選觸摸式操控

· 車間應用程序可選無線溫度補償

型號：

COORD3 BENCHMARK小尺寸橋式三坐標測量機有以下測量行程，既有手動型也有自動型(X.Y.Z 毫米)：

· 5.4.4 / 6.5.4

規格：

工作環境

· 額定溫度：20 °C

· 溫度范圍：18 – 22°C (可擴展到16 – 26 °C)

· 溫度梯度：0.5 °C/h – 2 °C/24h – 0.5 °C/m (可擴展到 5 °C/24h – 1.0 °C/m)

· 操作溫度：15 – 35 °C

· 相對濕度：40 – 80% (無冷凝)

· 允許振動范圍：30mm/s2 從1-10Hz | 15mm/s2 從10-20Hz | 50mm/s2 從20-100Hz

運行條件

· 最小空氣壓力：5 Bar (72PSI)

· 空氣消耗量：90標準升/分

· 供電電壓要求：230v 50Hz或110v 60Hz (+/- 2%單位相)

· 最大電源消耗：10A 1200W

執行數據標準

· 所有COORD3三坐標測量機都使用ISO10360標準進行精度評估

選項：

· 激光掃描傳感器

· 機器和工件的動態無線溫度補償系統

· 氣動隔振系統

· 空氣干燥機

· 模塊化組合夾具套裝

· 三坐標觸摸式操控站

· 三坐標模塊化附件
