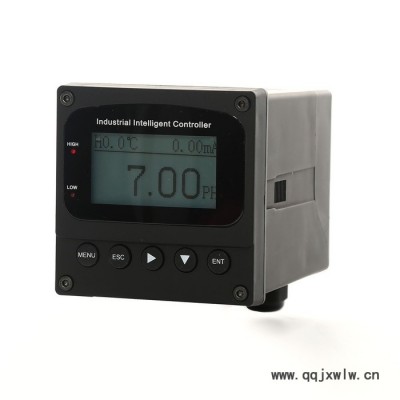

一： 產品簡介

      無錫酸堿度/氧化還原在線分析儀是一款智能在線化學分析儀器之一，是一款廣泛應用于火電、化工化肥、冶金、環保、制藥、生化、食品和自來水等溶液中PH值或OPR值和溫度的連續監測。

    連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可以連接RS485接口通過MODBUS-RTU協議可方便聯入計算機實現監控與記錄。

    根據水工業環境和特點結合國際供電標準，增加了低電壓DC24V。

特點

    ■        板卡模塊化設計，組裝配置更加方便。

    ■        采用2.4寸12864 點陣屏

    ■        采用隔離變送輸出，干擾度更小

    ■        采用隔離RS485通訊

    ■        可進行PH/ORP的測量、溫度測量、上下限控制、變            送輸出、RS485通訊

    ■        可組態溫度手動、自動補償功能

    ■        可設置高、低報警功能，及遲滯量

    ■        可設置蜂鳴器、液晶背光開關功能

    ■        增加密碼功能

    ■        工業控制式看門狗，確保儀表不會死機

技術指標

    ■        可設置隔離變送4-20 mA輸出**大環路750Ω,             0.1%FS

    ■        測量范圍:PH（0-14 pH）;ORP(-1000-+1000 mV或    (-2000-+2000 mV))

    ■        精度:±0.02 pH；±1mV

    ■        分辨率:±0.01 pH；±1mV

    ■        穩定性:≤0.02 pH/24H; ≤3 mV/24H

    ■        輸入阻抗: ≥10^12

    ■        溫度測量范圍:0-100℃，精度: ±0.5℃、NTC 10K

    ■        溫度補償:0-100℃ 手動/自動

    ■        RS485功能，兼容標準MODBUS-RTU通訊協議

    ■        供電電源:AC220V±10%,50Hz或DC 24V

    ■        報警繼電器AC250V、3A

第二章 固定安裝

2.1儀表安裝

對本儀表的安裝場所，安裝方法進行說明，安裝時請務必閱讀此部分。

安裝注意事項

此儀表功能以檢測與變送功能為主，非專門用于控制的儀表，本儀表配有繼電器開關輸出，一般用于報警提示為主，若用戶將此功能用于參與回路控制，若儀表的故障可能導致重大事故或損壞其它設備，必需設置緊急停止電路和保護回路相輔，否則造成的后果，本公司概不負責。

本儀表是盤裝式。

請安裝在室內，避開風雨和太陽直射。

 為了防止本儀表內部溫度上升，請安裝在通風良好的地方。

 安裝本儀表時請不要左右傾斜，盡量水平安裝（可后傾<30°）。

安裝時避開以下場所

太陽光直接照射到的地方和熱器具的附近。

工作時環境溫度超過60℃的地方。

工作時環境濕度超過85%的地方。

電磁發生源的附近。

機械振動強的場所。

溫度變化大容易結露的場所。

油煙、蒸汽、濕氣、灰塵和腐蝕性氣體多的地方。
