JHDY動態應變測量分析系統應用范圍

1.適用于測點相對集中，被測物理量快速變化的試驗中。

2.主要用于動態應力分析及動載荷研究中測量結構及材料任意點的動態應力應變測量。

3.接入不同的傳感器，可完成應力應變、振動（加速度、速度、位移）、沖擊、溫度、壓力、流量、力、扭矩等各種物理量的測量。

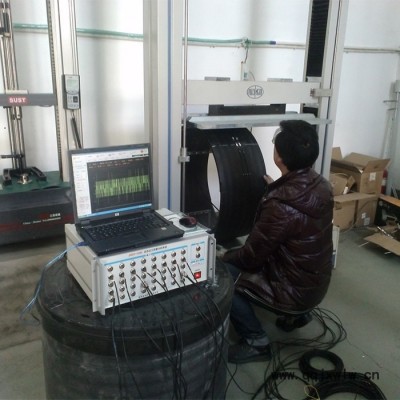

4.廣泛應用于橋梁、建物、飛機、船舶、車輛、起重機械、旋轉構件等結構動載荷測試，疲勞測試。

5.可用于實驗性測量，也可用于長期監控測量。

JHDY動態應變測量分析系統特點

1.模塊化設計，自選通道數，可擴展

儀器集橋路和采集通訊為一體，無需各類適配器和平衡箱，結構緊湊簡潔，采用模塊化結構，可根據客戶要求搭載通道數為8的倍數的采集模塊，單機*多64通道，軟件可同時控制多臺儀器并聯使用，可達數百通道，并保持同步。

2.全數字電路，抗混濾波，精度高，穩定性好

儀器采用全數字電路，每通道獨立AD、獨立MCU，采用了先進的DDS數字頻率合成技術，保證了多通道采樣速率的同步性、準確性和穩定性。所有通道同步采樣，采樣頻率軟件設置，不隨通道數遞減，*高可達10KHz。采用獨特的硬件隔離技術，系統具有極強的現場抗干擾能力。系統精度高，可以達到0.2％±1με。

3.低電壓，低功耗，低噪聲電路設計

儀器采用高精度進口元器件，采用低電壓，低功耗，低噪聲電路設計，確保了儀器長時間測量穩定性，顯示精度可達0.1。同時在加裝鋰電后，可長期待機測量。

4.配合不同傳感器實現多種物理量測量，功能強大，性?xún)r(jià)比高。

儀器通過軟件選擇不同的輸入類型即可輕松接入不同傳感器，實現你所需要的物理量的測量，操作簡單方便。

5.具有多種補償方式，能適應各種環境下的測量要求

儀器具有橋路、長導線、軟件多種補償方式，穩定性好。尤其是軟件補償方式，可方便快捷的選擇模塊上所有通道進行同時補償，避免了繁瑣的橋路補償，節約測量成本和時間。

6.儀器連接簡單，設置方便，操作快捷，海量存貯

儀器與計算機usb接口連接，即插即用。儀器與各類傳感器通過航插連接，方便可靠?？蛇B接各種應變花和傳感器，儀器橋路和配置采用菜單式設計，只需選擇測量類型，軟件控制儀器完成自動配置和清零，全量程自動平衡，不損失測量范圍，無需復雜專業的測前設置?？蛇M(jìn)行不間斷長時間在線測量，數據存儲量取決于計算機硬盤大小。

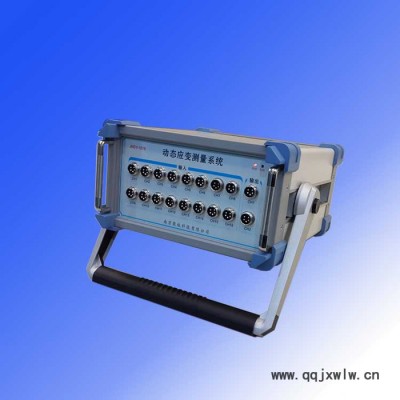

7.簡潔的面板設計，閃爍式通道及狀態指示燈

儀器面板簡潔大方，具有通訊和電量指示，每個模塊的狀態高亮指示燈閃爍指示，一目了然。

8.具有標準模擬量電平輸出，可與其他控制采集單元互聯

9.具有遠程同步觸發控制端口，可各種儀器實現同步采樣控制

10.具有掉電自動保存測量數據功能

JHDY動態應變測量分析系統軟件功能

1.軟件操作、自動識別、顯示方式靈活

儀器設置全軟件操作，所有功能嵌與同一軟件內。具有自動識別系統配置，程控設置儀器的量程、測量類型、濾波及采樣參數，觸發類型，完成信號的實時采集、處理、分析等功能，具有多種顯示方式，可實時在線進行頻譜分析和應力計算。

2.多通道同時實時顯示曲線，可直接顯示所需物理量

多通道實時顯示時域曲線和頻域曲線。根據傳感器的輸出靈敏度，完成被測物理量單位量綱的歸一化，并直接顯示被測物理量。無需復雜的變換計算。

3.測量數據高度實時同步，自動保存，自動生成報表，功能多樣

軟件可對歷史數據回放瀏覽，具有多樣的瀏覽工具、截圖工具，瀏覽中可對數據進行去直流、去趨勢、頻譜分析、數據統計、數據的截取、刪除、另存、導出、數字濾波器等操作。并自動生成測試報告，在線打印。

4.根據測量需求靈活設置參數，滿足不同的測試需求

可根據不同需要對各通道參數獨立設置工程單位、測量類型、控制參數等。

5.任意通道間X-Y繪圖功能，可實時顯示相關物理量間的關系曲線

6.提供分析功能

軟件具有時域和頻譜分析功能，對歷史數據進行濾波，微分和積分計算，數據統計等數據處理功能。

JHDY動態應變測量分析系統技術指標
