操作說(shuō)明

1． 準(zhǔn)備

A、 將坩堝絕熱墊放置在真空室底座上的坩堝放置位置；

B、 清理真空罩上密封圈及真空室的其它部位，確保真空度。

C、 可從側(cè)面板觀測(cè)窗觀察真空泵油位（加油則需打開(kāi)前部面板），檢查油泵中的油位情況。油位以到達(dá)油標(biāo)窗中心點(diǎn)為準(zhǔn)。過(guò)多的油量會(huì)使泵油隨著排氣口向外噴濺，油不足則不能保證泵正常工作。

D、 接通電源。將AC220V電源線接入儀器，并將電源開(kāi)關(guān)置于接通位置，設(shè)定計(jì)時(shí)器旋轉(zhuǎn)時(shí)間，常用3－5分鐘。

          注：儀器無(wú)論是移動(dòng)或固定使用，都必須有可靠且符合規(guī)范的接地裝置。

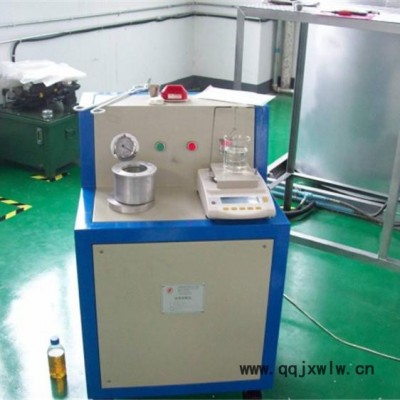

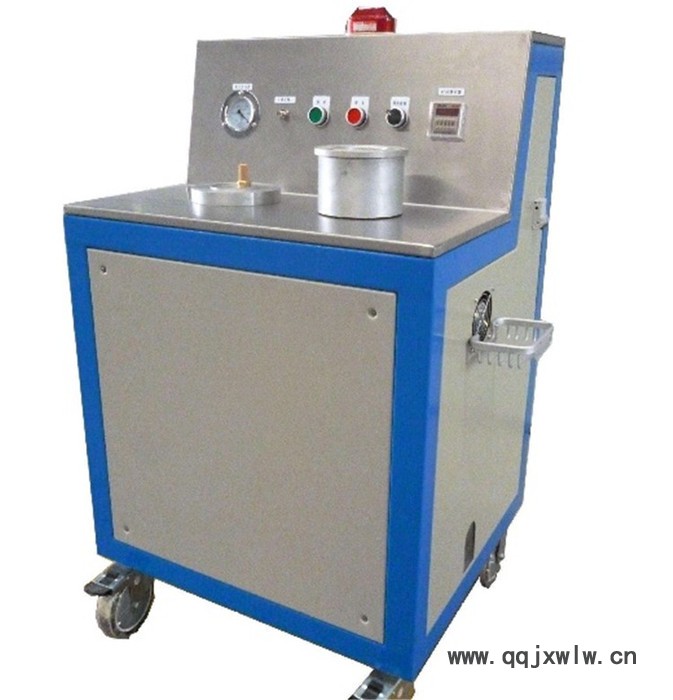

2． 使用（請(qǐng)參考圖片。因儀器改型，圖片可能與實(shí)物有差別，請(qǐng)以實(shí)物為準(zhǔn)）

1） 真空壓力調(diào)整

A、 將真空罩蓋好，必要時(shí)用力向下按一下真空罩，提高密封性。

B、 按下面板上的綠色按鈕，按鈕上面的綠色指示燈亮起。同時(shí)真空泵開(kāi)啟，抽氣開(kāi)始；時(shí)間繼電器開(kāi)始計(jì)時(shí)。

C、 根據(jù)工藝要求的不同，調(diào)整面板的調(diào)壓閥，使真空壓力穩(wěn)定在某一數(shù)值（一般為-0.085至-0.095MPa之間）。

注：對(duì)含氣量要求較低（如高壓鑄造**可以將真空壓力調(diào)得高一點(diǎn)，比如-0.082～-0.085 MPa；對(duì)于低壓鑄造，可以調(diào)節(jié)到-0.085～-0.09 MPa；對(duì)含氣量要求較高（如重力鑄造**可以將真空壓力調(diào)得低一點(diǎn)，比如-0.09～-0.093 MPa。

2） 舀取鋁液。注：浸入鋁液中的坩堝、坩堝鉗必須經(jīng)過(guò)烘干。

A、 在坩堝的內(nèi)外噴涂或刷上一層防護(hù)涂料（或脫模劑），注：客戶自備；

B、 用坩堝鉗夾持坩堝放置在鋁液的上部，依靠鋁液的熱輻射對(duì)坩堝進(jìn)行烘干預(yù)熱；浸入鋁液中，約5秒。

C、 用坩堝鉗夾持坩堝舀取40-100g左右的鋁液；

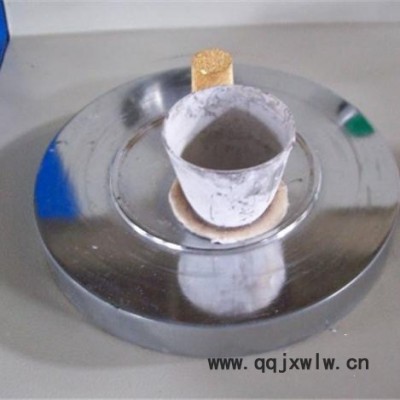

D、 用坩堝鉗夾持盛有鋁液的坩堝，迅速放入真空室內(nèi)的絕熱墊上。

3） 抽取真空

A、 將真空罩蓋好；必要時(shí)用力向下按一下真空罩，提高密封性。

B、 按下面板上的綠色按鈕，按鈕上面的綠色指示燈亮起。同時(shí)真空泵開(kāi)啟，抽氣開(kāi)始；時(shí)間繼電器開(kāi)始計(jì)時(shí)。

C、 時(shí)間繼電器設(shè)定抽氣時(shí)間到，真空泵停止工作。同時(shí)控制面板上面的紅色指示燈亮起，電磁閥開(kāi)啟，真空室進(jìn)氣，直至真空室內(nèi)壓力恢復(fù)到常壓。

D、 移走真空罩。

    4）試樣提取

A、移走真空罩，等待試樣冷卻；也可將凝固后的試樣從坩堝內(nèi)倒出，用坩堝鉗夾持放入水中冷卻試樣。切忌將坩堝與試樣一起放入水中冷卻?。?！

B、將試樣上面的水擦拭干凈。

    5) 試樣分析

試樣冷卻后**可轉(zhuǎn)入試樣分析。分析方法件可以用一種或聯(lián)合運(yùn)用幾種。

6) 測(cè)試完畢，將儀器電源切斷。
