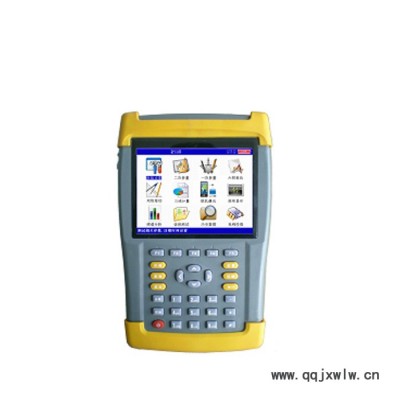

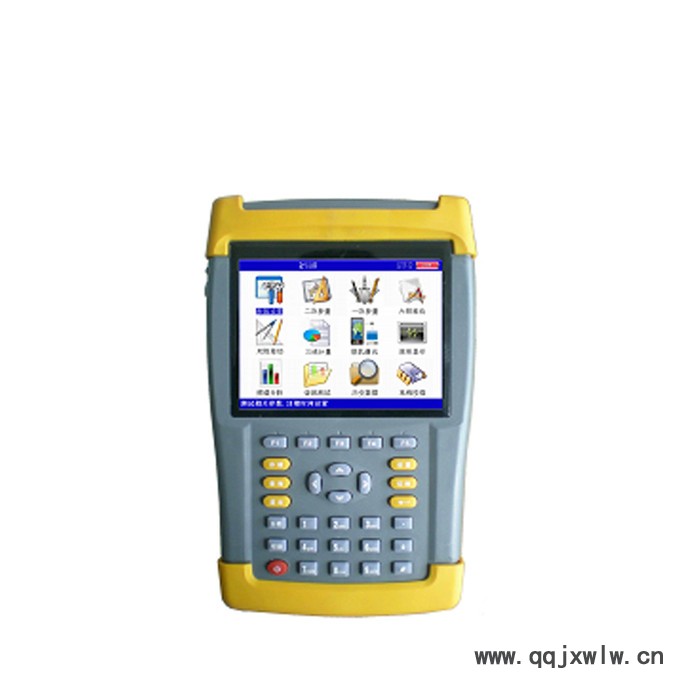

1、 三路電壓，六路電流矢量同屏顯示；對于差動保護裝置的測試只需一次接線即可完成六角圖的繪制，大大提高了工作效率；在空間小，接線困難的情況下，還可采用雙鉗法進行多次測量**終繪制出完整的六角圖。

2、 采用鉗形電流互感器接線，不用斷開電流回路，安全方便。

3、 可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。

4、 可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。

5、 可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。

6、 可進行現場被測信號的諧波分析，能分析出2－32次諧波的各次含量，自動計算出總諧波失真度。

7、 大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，觸摸硅膠按鍵使操作更舒適、手感更佳，寬溫液晶帶亮度調節，可適應冬夏各季。

8、 大容量鋰電池供電，連續工作長達6小時。

9、 用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲2000組以上的數據。

10、 可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。

11、 具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。

12、 體積小、重量輕，便于現場使用。

13、 預留USB接口，可用儀器來替代優盤等移動存儲設備。

1、 輸入特性

電壓通道數量：3通道

電壓測量范圍：0~450V

電壓顯示位數：6位

電流通道數量：6通道

電流測量范圍：0~6A

電流顯示位數：6位

相位測量范圍：－180°～＋180°

諧波分析次數：2～32次

2、 準確度

電壓：±0.3%

電流、功率：±0.5%

相角：±3°

諧波電壓含有率測量誤差：≤0.3％

諧波電流含有率測量誤差：≤0.5％

3、 工作溫度：－15℃~ ＋40℃

4、 充電電源：交流160V~260V

5、 絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。

         ⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。

6、 體積：250mm×160mm×60mm

7、 重量：1.8Kg
