品牌	智泰
型號	CLF系列、CMF系列、MMF系列
加工定制	是
測量范圍	0-10000mm
測量精度	0.003mm
產品適用范圍	產品設計、模具裝備、齒輪測量、葉片測量機械制造、工裝夾具、汽模配件、電子電器等。

智泰集團創立于1996年，旗下主要包括智泰科技南京有限公司，深圳智泰精密儀器有限公司，臺灣智泰科技股份有限公司，昆山智泰光電科技有限公司，南京智泰光電科技有限公司，中國儀器超市，山東高唐智泰金馬精密量儀有限公司以及多個服務中心。
     集團先期結合了臺灣大學、中正大學、中原大學等多所高等學府的先進技術力量，組成強大的研發團隊及教授顧問團，以逆向工程3D激光掃描與逆向工程專用曲面軟件之3D整合方案為研發中心，先后開發完成多種類型的3D激光掃描系統與3D曲面編輯軟件。隨著集團不斷的發展壯大，現主要致力于光、機，電一體化技術的研究，已經發表國際期刊300余篇，相關著作30余本以及**近20項，在行業中占**之位。
     為響應市場對檢測及品質管理的迫切需求，在向客戶提供三坐標測量機，2D影像測量儀，逆向工程等檢測儀器，同時集團還投入大量的資源，對影像測量技術和3D檢測技術進行研究開發；經過不懈的努力，現公司生產的光學影像量測儀和坐標測量機已成為一線品牌，為廣大國內外客戶認同。

  為使集團在研發、生產、銷售、服務等各個方面形成完善的體系，目前，除研發中心外，已在深圳、廣佛、東莞、中山、惠州、廈門、福州、杭州、嘉興、溫州、寧波、臺州、昆山、上海、無錫、合肥、常州、長沙、大連、武漢、十堰、青島、天津、北京、沈陽、成都、重慶、西安、臺北、臺南、臺中等31個城市設立服務中心，同時在美國，韓國，新加坡，印度等地區設立了海外營銷機構，銷售服務網絡已遍布全國以及東南亞和歐美地區。國內35個服務中心和150個展銷中心為您提供連鎖服務和專業的測量解決方案。

  面對機遇和挑戰，智泰集團將始終堅持 “以人為本、掌握核心技術、創新求變、策略聯盟、多元化發展，永續經營”的企業宗旨，不斷推出新產品，滿足市場需求。



一、技術描述：

1、 性能指標：

          1.1 精度指標：

             長度計量系統：        英國RENISHAW反射式金屬帶狀光柵尺

             分 辨 率：            0.5mm；

             測量范圍：            X×Y×Z  500mm×600mm×400mm





         1.2 使用環境條件：

             壓  縮 空 氣：        ≥0.55MPa

             空 氣 流 量：         120 L/min — 140 L/min

             使  用 溫 度：        20±2℃  1℃/h   1℃/m  2℃/24h

             相  對 濕 度：        55%-65%

2、 機械主體部分：

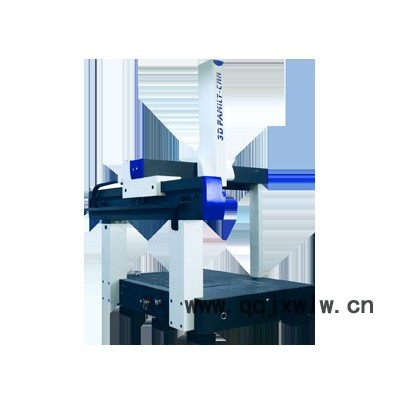

CMF654測量機運用國際先進的設計理念，機械主體結構采用剛性結構好、質量輕的固定工作臺、全封閉框架移動橋式結構，其結構簡單、緊湊、承載能力大、運動性能好；具有機械結構剛性強、幾何誤差小，具有高精度、高性能和高穩定性的優點。

    Y軸采用整體燕尾式導軌，有效消除了運動扭擺，保證了測量精度極其穩定性。     導軌方式：采用自潔式預載荷高精度空氣軸承組成的環抱式靜壓氣浮導軌，軸承跨距大，抗角擺能力強，阻力小、無磨損。      三軸材料：采用**花崗巖，熱膨脹系數小，有相同的溫度特性；具有良好的溫度穩定性、抗實效變形能力。       長度計量系統：采用英國RENISHAW金屬反射式光柵計量系統，被測金屬工件具有相近的熱膨脹系數，確保了良好的重復精度。       驅動系統：采用日本產高性能DC直流伺服電機、齒形帶傳動裝置，傳動更快捷、運動性能更佳。       Z軸：采用氣缸平衡裝置，提高了Z軸的定位精度及穩定性。       控制系統：采用CNC三坐標數控系統，采用先進的上、下位機式的雙計算機控制系方式，具有強大的測量控制功能及良好的系統可靠性。
