YC-8002型綜合變配電監控自動化系統與YC-9002型公共建筑能耗分析與管理系統

儀表型號：DDJ01終端顯示器、DD503多回路能耗監測儀表、DD508多回路能耗監測儀、DD506多回路能耗監測儀表、DD521液晶多功能監測儀表。

YC-8002型綜合變配電監控自動化系統

系統概述

YC-8002型綜合變配電監控自動化系統是西安亞川電力科技有限公司為適應廣大客戶要求，總結多項低壓配電網絡自

動化工程實例的經驗，基于先進的電子技術、計算機和網絡通訊等技術自主研發的一套結合本公司網絡配電產品的應用于低壓配電領域的系統軟件。該系統軟件針對本公司各系列帶通訊網絡電力儀表，使上位監控系統與現場測控單元有機結合，集遠程電參量監測、開關量控制、電能質量分析、電能報表打印、參量歷史趨勢分析等功能于一體，實現了對電力系統一次設備的分散監控、集中管理的智能化監控管理要求，為低壓配電的自動化實施提供全方位的系統解決方案。其廣泛應用于10KV及以下變電站、工礦企業、樓宇控制、智能小區變電室等領域。

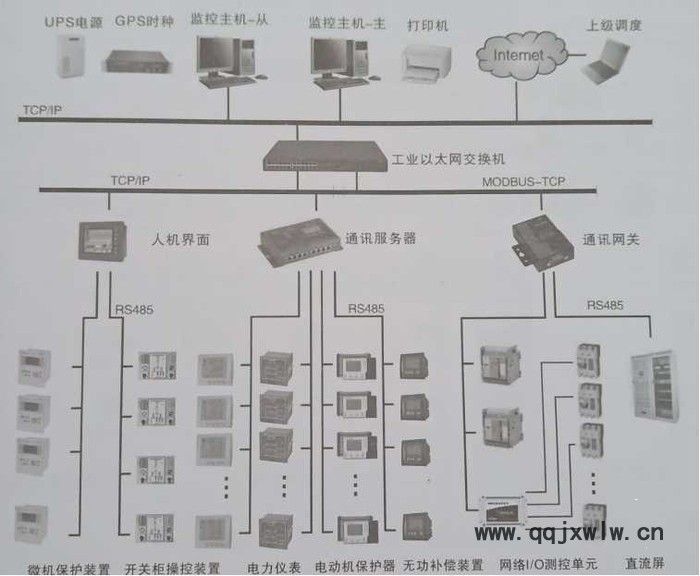

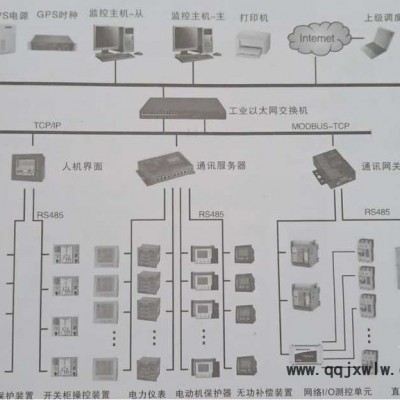

系統結構

YC-8002型綜合變配電監控自動化系統采用分層分布式體系結構，按縱向分為三層：監控層、通信層、間隔層。

監控層：包括監控后臺軟件、當?shù)乇O(jiān)控PC機、遠動通信接口和用于專業管理的工程師站PC機以及專用設備和網絡設備等。變電站層自動化系統通過組態完成全站監測功能，全面提供線路、主設備等的電量、非電量等運行數據，完成對變壓器、斷路器等設備的控制等，并具有保護測量狀態信息記錄與分析、運行報表和故障錄波等功能。

通訊層：主要由通信網絡、通信管理機及通信設備構成，通過各種常用的通訊介質。穩定可靠的提供現場實時數據和遙控接口，同時提供遠動數據接口。

間隔層：主要由各種保護測控裝置構成完成電量和非電量的采集計算，實現對設備、線路等的保護或控制，并為通訊層提供可靠的通訊接口。通過這套監控系統可以完成100KV進線和10KV/400V配電變壓器、電動機、電器、電容器、PT、母線、智能電力儀表等的設備的保護、測量、控制、數據采集；低壓部分可以監測變壓器柜變壓器出線的三相電力參數，變壓器出線開關狀態、柜內溫度、出線開關的控制，電容補償柜監測三相電力參數，電容器開關的投切狀態、投切開關的控制、柜內溫度；供電柜監測每條出線的供電開關狀態、供電的電力參數、供電開關的控制、供電柜內溫度等參數。

該監控系統結合自身產品研發優勢，根據現場實際情況采用現場總線、光纖環網或無線通訊中的一種或多種結合的化的組合網方式，實現遠程變配電監測。

能耗監測與節能管理系統：

綠色建筑能耗監測與節能管理系統配置采用國際標準的硬件和軟件接口，具備與智能照明、暖通空調等其他智能建筑系統對接功能，真正實現對建筑各類用能的“監、管、控”一體化管理。

能耗監測系統建設必要性：

《陜西省民用建筑節能條例》（2016年11月修訂）第十五條要求”新建機關辦公建筑和大型公共建筑，建設單位應當同步安裝與省、設區的市建筑能耗監測系統聯網的用能分項計量裝置，對用能數據進行采集、監測“。

《西安市民用建筑節能條例》（2014年1月修訂）第五十條要求“市建設行政管理部門建立市民用建筑能耗實時監測平臺，對建筑用能進行分類、分項計量和數據采集、監測。政府財政性投資的或者2萬平米以上的新建公共建筑應當按照規范和技術導則，同步設計、同步施工、同步使用能耗監測信息系統，并與市民用建筑能耗實時監測平臺實現數據上傳對接。其他新建和既有民用建筑所有權人應當逐步建立能耗監測信息系統”。

市級能耗監測平臺，可將轄區內安裝能耗監測系統的各個樓宇的能耗數據（水、電、氣、暖）實時上傳至市級平臺，并通過市級平臺對各類能耗數據進行匯總、統計、分析后上傳至省級平臺，便于各級政府部門了解各類公共建筑的真實能耗狀況，為做好大型公共建筑能耗監管工作提供數據支撐。

能耗監測系統功能：

能實時監測

能耗數據統計

能耗動態分析

節能輔助診斷

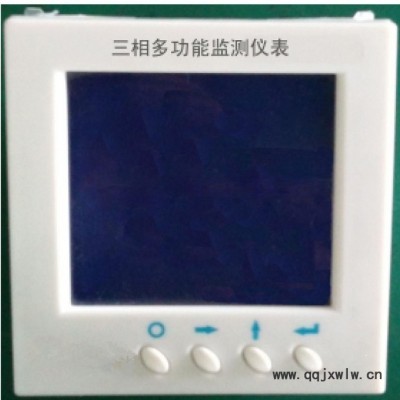

儀表型號：DDJ01終端顯示器、DD503多回路能耗監測儀表、DD508/DD506多回路能耗監測儀表、DD521液晶多功能監測儀表。
