產品價格￥70000.00元/個
產品品牌同步天下
最小起訂≥1 個
供貨總量1000 個
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數919
企業旺鋪http://cinemaniastigma.com/index.php?homepage=baijunkeji
更新日期2021-12-09 10:45
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：魏磊(先生) 銷售經理
聯系固話：
聯系地址：中國陜西省西安市高新區丈八街辦科技三路57號融城云谷A座1501
品牌： |
同步天下 |
所在地： |
陜西 西安市 |
起訂： |
≥1 個 |
供貨總量： |
1000 個 |
有效期至： |
長期有效 |
范圍： |
9kHz～7.5GHz |
分辨率： |
1Hz |
| 范圍 | 9kHz～7.5GHz |
|---|---|
| 分辨率 | 1Hz |
| 范圍(＜10Hz為選件) | 1Hz～500kHz ，1MHz，3MHz |
| 產地 | 陜西西安 |
| 品牌 | 同步天下 |
| 型號 | UTS3000系列頻譜分析儀 |

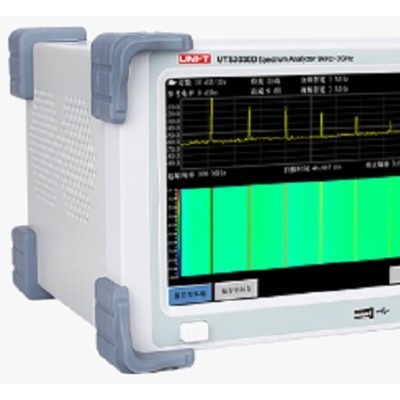

UTS3000系列頻譜分析儀
產品概述
UTS3000系列頻譜分析儀，具有極高性價比，頻率范圍為9kHz至7.5GHz，并提供選配獨立跟蹤源。該系列采用成熟的全數字中頻技術，最小分辨率帶寬（RBW）低至1Hz，標配前置放大器，出色的小信號測量能力；緊湊的全金屬結構，屏蔽功能；保證其具備卓越的指標和穩定的性能。適用于研發、教育、生產及測試維修等領域，滿足更廣泛的應用需求。
產品功能
1) 通過不同顏色的跡線清晰觀察改變RBW后的頻譜變化；
2) 鄰道功率測量、信道功率測量、占用帶寬測量；
3) 零掃寬測量AM調制信號；
4) 內置跟蹤源、可作為標網，測量器件的插入損耗；
5) 頻率計數測量功能和鑒頻測量；
6) 不同分辨率帶寬顯示效果，最小分辨帶寬1Hz;
7) 時間頻譜測量；
8) 測量小于-130dBm以下小信號。
產品特點
a) 分辨率帶寬：1Hz-3MHz,連續可調；
b) 靈敏度：-161dBm；
c) 雙源功能，跟蹤源/獨立源任意選擇；
d) 瞬態檢波、鑒頻測試、Pass/Fail等待功能。
典型應用
1) 在高校應用領域，可批量作為電子類相關專業專科、本科與研究生的競賽、課題與實驗用設備；
2) 在物聯網的研發、生產、測試領域，比如：網關和無線模組測量、遙控器、對講機、無線玩具等等。
技術指標
| 基本功能 | UTS3030 | UTS3030D | UTS3070D | |
| 頻率 | ||||
| 范圍 | 9kHz～3.0GHz | 9kHz～7.5GHz | ||
| 分辨率 | 1Hz | |||
| 讀數精度 | ±(頻標讀數*頻率基準精度+1%*掃寬+10%*RBW+0.5*[掃寬/(掃描點-1]+1Hz) | |||
| 內部基準(10MHz) | 老化率 ＜1ppm/年；溫漂 ＜0.5ppm(15℃至35℃) | |||
| 分辨率帶寬(RBW) | ||||
| 范圍(＜10Hz為選件) | 1Hz～500kHz ，1MHz，3MHz | |||
| 選擇性(60dB/3dB) | RBW≤500kHz; ＜5:1 典型值(數字實現，接近高斯形狀） | |||
| 精度 | RBW≤500kHz，＜5% 典型值 | |||
| 視頻帶寬(VBW) | 10Hz至3MHz，1-3-10 序列 | |||
| 顯示平均噪聲電平(1Hz分辨率帶寬，射頻衰減器0dB) | ||||
| 前放關 | 100kHz～1MHz：<-100dBm-3×(f/100kHz)dB 100kHz～10MHz：<-130dBm 10MHz～1GHz：<-135dBm 1GHz～3GHz：<-130dBm | 100kHz～1MHz：<-95dBm-3×(f/100kHz)dB 100kHz～10MHz：<-125dBm 10MHz～2GHz：<-133dBm 2GHz～3.4GHz：<-130dBm 3.4GHz～5GHz：<-133dBm 5GHz～7.5GHz： <-127dBm | ||
| 前放開 | 100kHz～1MHz：<-120dBm-3×(f/100kHz)dB 100kHz～10MHz：<-140dBm 10MHz～1GHz：<-155dBm 1GHz～3GHz：<-150dBm | 100kHz～1MHz：<-95dBm-3×(f/100kHz)dB 100kHz～10MHz：<-125dBm 10MHz～2GHz：<-133dBm 2GHz～3.4GHz：<-130dBm 3.4GHz～5GHz：<-133dBm 5GHz～7.5GHz： <-127dBm | ||
| 相位噪聲(fc=500MHz) | ||||
| 頻偏 30kHz | -80dBc/Hz | |||
| 頻偏 100kHz | -90dBc/Hz | |||
| 頻偏 1MHz | -115dBc/Hz | -110dBc/Hz | ||
| 掃描時間 | ||||
| 掃寬（100Hz≤SPAN≤3GHz） | 10ms至3000s | |||
| 零掃寬 | 1ms至3000s | |||
| 掃描模式 | 連續，單次 | |||
| 觸發 | ||||
| 觸發源 | 自動，視頻，外部 | |||
| 外部觸發電平 | 5V TTL 電平(典型值) | |||
| 頻率計數器 | ||||
| 分辨率 | 1Hz，10Hz，100Hz，1kHz | |||
| 不確定度 | 頻率讀數 x 頻率基準進度+計數分辨率 | |||
| 幅度精度(20℃至30℃) | ||||
| 綜合幅度精度(90%) | ±1.5dB輸入信號范圍： -50dBm 至 0dBm | |||
| 幅度 | ||||
| 最大安全輸入電平 | 平均連續功率：+27dBm | 平均連續功率：+23dBm | ||
| 最大直流輸入電壓 | 50Vdc | |||
| 輸入衰減器范圍 | 0~39dB,3dB 步進 | 0~30dB,1dB 步進 | ||
| 1dB壓縮點 | +7dBm | +10dBm | ||
| 雜散和剩余響應 |
| |||
| TOI(三階失真) | ＞30MHz:﹢10dBm | ＞30MHz:﹢13dBm | ||
| SHI(二階失真) | +30dBm | +40dBm | ||
| 輸入相關雜散信號 | ＜-60dBm | |||
| 剩余響應 | ＜-85dBm | |||
| 跟蹤源 | ||||
| 頻率范圍 | -- | 100kHz至 3.6GHz | 100kHz 至 3.2GHz | |
| 輸出功率 | -- | -30dBm至0dBm,1dB 步進 | -30dBm至0dBm,1dB 步進 | |
| 輸出平坦度 | -- | ±3dB | ||
| 輸入/輸出 | ||||
| 射頻輸入 | N型陰性(50Ω) | |||
| USB | USB Host，USB Device | |||
| LAN | 10/100 base-T，RJ-45連接器 | |||
| RS-232 | 9引腳，D-SUB(陽頭) | |||
| AM/FM解調 | 耳機插孔 | |||
| 基準輸入/輸出 | 10MHz，BNC陰頭，輸入：0dBm 至 +10dBm；輸出：0dBm±2dB | |||
| VGA | 640*480,60Hz,15引腳，D-SUB(陰頭) | |||
| 外觸發輸入 | BNC陰頭，5V TTL電平(±10V，100mA最大) | |||
| 內部數據存儲器 | 128MB | |||
| 基本參數 | ||||
| 電源 | 100VAC~240VAC；頻率：50Hz/60Hz；最大功耗：60W | |||
| 顯示 | 8.4英寸 TFT LCD,SVGA(800×600) | |||
| 機身顏色 | 白色+灰色 | |||
| 機身重量 | 8.6 Kg | |||
| 機身尺寸(W×H×D) | 390mm × 182mm ×230mm | |||
| 標準配件 | 適配器，N/SMA轉換器x2，N/BNC轉換器x2,射頻電纜，2.4G天線 | |||
| 標準包裝 | 紙箱 | |||
| 標準包裝數量 | 1 臺 | |||
| 標準包裝尺寸(L×W×H) | 480mm × 380mm × 285mm | |||
| 標準包裝箱毛重 | 9.3 Kg | |||
