TB90A三參數顯示儀表 |
| 品牌 | TB |
|---|---|
| 型號 | TB90A三參數顯示儀表 |
| TB90A三參數顯示儀表 |
 |
| 產品介紹： |

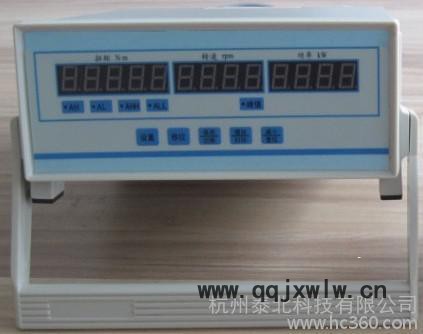

TB-90A型旋轉軸參數顯示儀 一 、 概述：本儀表與TB系列電子扭矩傳感器結合使用可以有效地解決轉矩、轉速、功率等各參數的測試，它具有精度高、頻響快、可靠性好、壽命長等優點。它與TB系列電子扭矩傳感器配合可以極其廣泛地用于各種動力機械及其傳輸機械的研究、設計、制造及維修行業。如用于電動機、風機、泵、減速器、卷?yè)P(yáng)機、鉆探機械等設備的負載轉矩及輸入功率的檢測。本儀表在設計上，硬件上采取對輸入通道信號實行電平檢測，輸入通道與主控部分使用光電藕合以實現電氣隔離，使用看門狗技術，以提高系統的抗干擾能力。在軟件上采用數字濾波技術，測量結果更加準確。二、主要技術特點l 采取各種抗干擾技術，可靠性高l 實時顯示扭矩、轉速、功率、峰值l 先進的參數掉電保護技術，并有寫保護功能l 扭矩超載報警、報警值任意設定l 扭矩轉換為D/A輸出，同時具有兩種輸出方式：模擬電壓輸出、4~20MA電流輸出l RS232串行接口，可傳送數據到上位機具有實時打印功能三、 主要參數指標：3.1 測量范圍：0－10000N.m或用戶自定3.2 測量精度：扭矩：±0.2%FS ±0.5%FS3.3 轉速精度：6-360個脈沖/轉，無累積誤差3.4 電源電壓：AC220V±20%3.5 適應環境溫度：-20~60˚C四、 操作說明：1 、面板說明：1.1、 主窗口：為四位數碼顯示：顯示扭矩值，為四位有效數字，小數點位置隨傳感器量程自動設定。1.2、 副窗口：為四位數碼顯示：顯示轉速、轉矩最大值、上限報警值、下限報警值等 1.3、 功率顯示窗口：顯示功率。 1.4、 負號指示燈：扭矩是負值該燈亮。 1.5、 報警指示燈：當扭矩超過設定的上下限報警時該燈亮。 1.6、 轉速指示燈：當副窗口顯示轉速時該燈亮。 1.7、 轉矩峰值指示燈：當副窗口顯示轉矩峰值時該燈亮。 1.8、 設置上下限報警值指示燈：當副窗口顯示上下限報警值時該燈亮。2、 按鍵說明：2.1、 切換鍵：在測量狀態下，通過切換鍵切換副窗口的顯示內容，副窗口的顯示內容在系統默認情況下實時顯示轉速，當?shù)谝淮伟辞袚Q鍵，副窗口顯示轉矩峰值，同時峰值指示燈亮，如再按切換鍵，副窗口顯示轉速，轉速指示燈亮，如此循環往復。2.2 設置鍵：該鍵在設置參數時使用。按設置鍵來選擇某個參數等待修改。2.3 、 增減鍵：該鍵在設置參數時使用。當按“鎖定鍵”選擇某數據位后，按一次該鍵，數據位加1。2.4、 采時鍵：通過該鍵來選擇采樣時間, 在系統默認情況下, 采樣時間為100ms，按該鍵選擇采樣時間10ms。2.5、清零鍵：如果傳感器在未加載時扭矩顯示不為零，按此鍵清零。2.6、鎖定鍵：設置參數時使用。按“鎖定鍵”選擇某數據位。2.7、 打印鍵：在儀器掛上打印機后，按此鍵打印數據，再按此鍵停止打印數據。2.8、 復位鍵：按此鍵，系統重新初始化。3 、 儀器操作步驟：3.1、 開機及自檢功能系統在聯接好傳感器電纜后，打開電源開關，上電時系統首先自檢及初始化，同時三個顯示窗口同步顯示“8888”，閃爍三次，如果自檢有問題（如：傳感器電纜未接或扭矩等信號線斷線，顯示“E1”）系統將給予提示。如果自檢沒有問題，系統自動進入測量狀態。3.2、 在測量狀態下，主窗口實時顯示扭矩，副窗口實時顯示轉速，功率顯示窗口實時顯示功率。如果正向扭矩超出上限報警值，報警燈亮的同時上限報警繼電器觸點閉合，如果負向扭矩超出下限報警值，報警燈亮的同時下限報警繼電器觸點閉合（見附圖二）。3.3、 轉矩清零在開機使用時,應首先在傳感器無負載的情況下,進行清零;如果傳感器在未加載時有其它扭力影響,扭矩顯示不為零，或者是由于溫度影響扭矩顯示不為零，這時按此鍵清零，儀表將扭矩顯示調整為零，零點保存，關機不丟失。3.4、 參數設置3．4．1 可設置的參數：● 量程● 正向量程最大點頻率值● 負向量程最大點頻率值● 零點頻率值● 上限報警值● 下限報警值● 轉速光電編碼盤的齒數 3．4．2 設置方法1) 設置量程首次按下“設置鍵”， “設置燈”亮，首先選擇設置量程, 窗口顯示字母“LC”，如下圖所示量程為5位數，首先個位閃爍，等待置數，通過按“±鍵”使該位數碼管從0～9依次顯示，當顯示至所需數字時，第二次按“鎖定鍵”確認個位數值，同時十位位數字閃爍等待置數，修改方法如個位數，十位位的數字修改完畢,百位位數字閃爍等待置數,依此類推，當5位數據修改完后再按“鎖定鍵”，5位數字同時閃爍三次，表示量程值設置完畢。2) 設置上限報警值再次按下“設置鍵”選擇設置上限報警值, 窗口顯示字母“Au”，如下圖所示量程為4位數，首先個位閃爍，等待置數，通過按“增減鍵”使該位數碼管從0～9依次顯示，當顯示至所需數字時，第二次按“鎖定鍵”確認個位數值，同時十位位數字閃爍等待置數，修改方法如個位數，十位位的數字修改完畢,百位位數字閃爍等待置數,依此類推，當4位數據修改完后再按“鎖定鍵”，4位數字同時閃爍三次，表示上限報警值設置完畢。3) 設置下限報警值 再次按下“設置鍵”選擇設置下限報警值, 如下圖所示；設置方法同上 4) 輸入正向量程最大點頻率再次按下“設置鍵”, 輸入正向量程最大點頻率, 窗口顯示字母“Lu”,如下圖所示 扭矩傳感器說明書中提供用于傳感器標定的3個點頻率值:正向量程最大點頻率, 負向量程最大點頻率和零點頻率。正向量程最大點頻率為5位數，單位是頻率。置數方法如前面所屬。5) 輸入零點頻率再次按下“設置鍵”, 輸入零點頻率, 窗口顯示字母“Lo”,如下圖所示置數方法如前面所述。6) 輸入負向量程最大點頻率 再次按下“設置鍵”, 輸入負向量程最大點頻率, 窗口顯示字母“Ld”,如下圖所示 置數方法如前面所述。7) 輸入齒數再次按下“設置鍵”, 輸入齒數, 窗口顯示字母“CS”,如下圖所示 標準扭矩傳感器的轉速光電編碼盤的齒數一般為6-360個齒，在此可輸入實際齒數，齒數可輸入3位數字，置數方法如前面所屬。如退出參數設置,可按“復位鍵”，儀表復位后進入測量工作狀態。3.5、切換副窗口顯示內容在測量工作狀態下，通過切換鍵切換副窗口的顯示內容，系統默認情況下實時顯示轉速，當?shù)谝淮伟辞袚Q鍵，副窗口顯示最大轉矩值，同時峰值指示燈亮，如再按切換鍵，副窗口的顯示轉速，轉速指示燈亮，如此循環往復。3.6、打印數據按“打印鍵”后，儀器處于打印狀態下，打印輸出參數，打印的格式如: “轉矩：+125.8 轉速：0450 功率：02350 峰值：459.0”再按“打印鍵”停止打印。五、儀表輸入輸出接口：5.1 儀表的輸出的信號有:▉ 轉矩的D/A模擬電壓信號輸出, 模擬電壓輸出+5V～-5V（后面板端子排的第1與第2腳）D/A輸出與量程的對應關系:當選正量程工作時:0V對應零點(10KHZ)，+5V對應正滿量程(15KHZ)當選負量程工作時:0V對應零點(10KHZ)，-5V對應負滿量程(5KHZ)▉ 4～20mA電流輸出（后面板端子排的第3與第4腳）,4～20mA輸出與量程的對應關系:當選正量程工作時:12mA對應零點(10KHZ)，20mA對應正滿量程(15KHZ)當選負量程工作時:12mA對應零點(10KHZ)，4mA對應負滿量程(5KHZ)注: 以上D/A輸出、4-20mA輸出的正負端子間嚴禁短路，以免燒壞儀表。▉ 上限報警觸點和下限報警觸點 繼電器1常開觸點（后面板端子排的第5與第6腳）為上限報警觸點，繼電器2常開觸點（后面板端子排的第7與第8腳）為下限報警觸點。報警輸出：1. 上限報警值>實測值>下限報警值,不報警，繼電器1，繼電器2觸點都不閉合，2. 實測值>上限報警值，繼電器1觸點閉合，繼電器2觸點不閉合，面板上的報警指示燈亮。3. 實測值<下限報警值，繼電器1觸點不閉合，繼電器2觸點閉合, 面板上的報警指示燈亮。（繼電器觸點允許最大電流為１A）；▉ 串行口數據輸出儀器的串行口實時發送數據: 轉矩,轉速,功率,峰值通訊協議:傳輸波特率：4800B/s；1位起始位；8位數據位；1位停止位；無奇偶效驗位發送的數據格式為：a轉矩@轉速@功率@峰值b“a”為起始字符，“@”為分隔符，“b”為結束字符。例如：“a+125.8@045.0@02.35 @459.0b”▉ 串行口插座：
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
