概覽

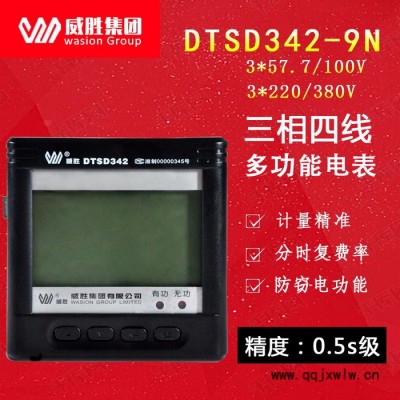

DSSD332/DTSD342-9N三相電子式多功能智能儀表是一款集測量記錄、電能計量、遙信遙控、大屏幕LCD顯示和網絡通信功能于一體的電力儀表。本儀表可測量電壓、電流、功率、功率因數和頻率等多項電網參數；可計量有功和無功電能；RS-485通信接口支持MODBUS-RTU和DL/T645雙通信規約；具有開關量輸入和輸出功能，可配置模擬量變送輸出功能。本儀表廣泛適用于變配電自動化系統、工業控制和工業自動化系統、能源管理系統和小區電力監控等場合。 DSSD332/DTSD342-9N三相電子式多功能智能儀表符合以下標準： GB/T17215.301-2007 多功能電能表 特殊要求 GB/T17215.322-2008 靜止式有功電能表（0.2S級和0.5S級） GB/T17215.323-2008 靜止式無功電能表(2級和3級) DL/T614-2007 多功能電能表 DL/T645-2007 多功能電能表通信規約 Modbus-RTU

主要特點

本儀表采用了高精度采樣計量單元和高速M(fèi)CU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析；采用段碼式多行寬視角液晶顯示屏，顯示內容很豐富；液晶配備白色背光，可滿足黑暗環境下查閱數據的要求；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；支持RS485通信端口和工業標準通信規約，組網便捷靈活；選配不同通信模塊，可滿足多種用戶的不同接口需求。

主要功能

1、性高,可靠性好儀表在設計過程中采用了多種抗干擾措施,能夠在電力系統中穩定運行.靜電
放電抗擾符合4級;電快速瞬變脈沖群抗擾性符合4級,高壓沖擊抗擾符合4級;浪涌抗擾符合3級;
面板防護等級符合IP54;殼體防護等級符合IP20

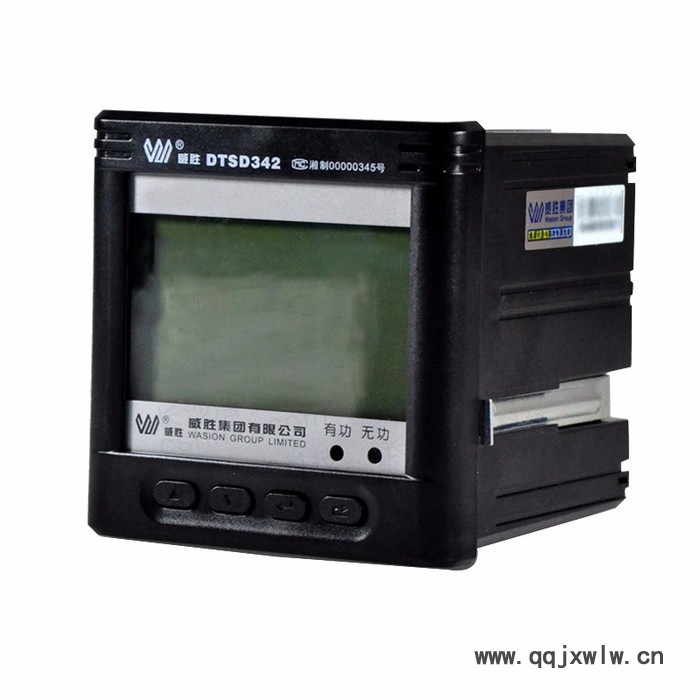

監控儀表外形尺寸符合DIN96×96標準,殼體深度為60mm,采用自鎖面板式安裝
機構,無需螺絲固定即可安裝.小巧的外形和簡潔的安裝方式方便
       2、系統接線方便靈活
系統接線方式有三相四線制,三相三線制
       3、顯示直觀,操作簡便

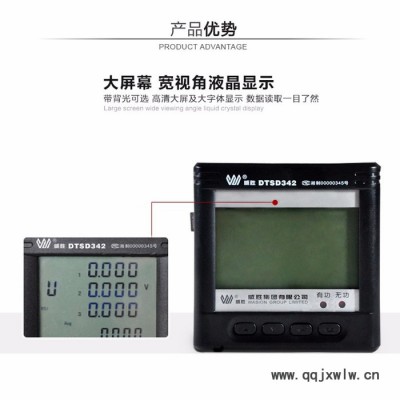

大尺寸專用液晶模塊可以實時顯示多項信息,配合明亮的背光,使操作者在光線差的情況下也能準確閱讀數據.操作方式人性化,操作者能在短時間內掌握,閱讀數據和參數設置等操作將變得簡單易行

威勝三相四線多功能智能儀表
采用了高精度采樣計量單元和高速M(fèi)CU數據處理單元，可實現高精度寬范圍準確計量和快速數據分析；采用段碼式多行寬視角液晶顯示屏，顯示內容豐富；液晶配備白色背光，可滿足黑暗環境下查閱數據的要求；采用非易失存儲器存儲各類數據，可長時間保存數據且掉電不丟失；支持RS-485通信端口和工業標準通信規約，組網便捷靈活；選配不同通信模塊，可滿足多種用戶的不同接口需求。
