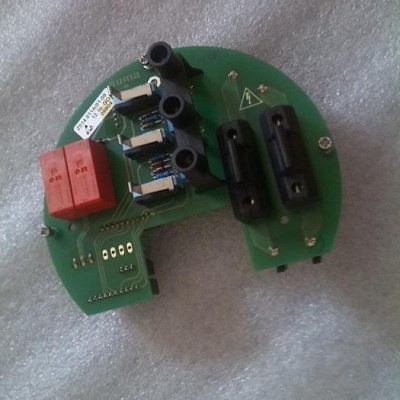

原裝進口ROTORK英國羅托克智能組件力矩傳感器1J/手切換桿1G/計數器1H羅托克板件

強力推薦：Rotork IQ智能型電動執行機構-精益求精
揚州貝斯特自控閥門有限公司專業銷售羅托克智能板件-中國銷售處
IQ繼續提供其全部關鍵性優點，使它在全世界居領先地位。
對于任何環境、任何應用，IQ已成為可靠性的代名詞。
簡明的設計、雙密封的防水外殼、紅外線設定以及全面的保護系統，使得IQ在可靠的閥門操作領域居世界領先地位。
安心使用、極低的維護費用、簡便的診斷及更換備件，可讓使用者無需專門記憶其過程。
調試簡便
用紅外線設定器可進行簡單安全和快速的非侵入式調整。使用'隨按隨用'的IQ設定器可進入和調整執行器的設定，如力矩值、限位、控制及顯示功能。Rotork提供的獨特的本安型設定器在任何環境中，無論動力電源與否，均可對執行器進行非侵入式設定。
易讀的、帶有背景照明的顯示器提供了閥門運行狀況、控制和執行器的報警圖標。用IQ設定工具可以查看全面、實時的診斷幫助屏幕，可全圖顯示就地和遠程控制狀態、執行器組態和即時閥位的力矩。內置數據記錄器可記錄操作、報警和閥門力矩分布數據?？商峁氋F的操作運行狀況可運行條件的信息。
IQ現在為閥門執行機構提供了一系列強大無比的卓越性能，其中包括：
a.直流和單相電源執行器
b.作為標準功能的內置數據記錄器
c.兼容IrOAT標準，可通過移動電話或PC機對執行器進行就地和遠程分析

d.為用戶提供了更清晰、更多、更易用的控制和指示功能
e.簡單的力矩和閥位控制，使可靠性得到提高
f.合理的電子工藝-'系統集成芯片'技術
g.防腐功能增強
h.控制和指示靈活性提高
i.附加的保護系統
保護是關鍵
在電動執行器應用中所積累的大量經驗，使Rotork在執行器端口保護方面居世界領先地位。在漲潮、陰濕、冷熱懸殊、極端惡劣和腐蝕性空氣以及從沙漠到凍原、從沿海到地下等各種環境中，執行器將可靠性方面最重要的因素是不受環境影響-簡而言之就是外殼。
雙密封、雙保護IQ外殼的額定防護等級為IP68-水下3米，48小時，NEMA4/4X/6。它是完全防水可防塵，而且不'透氣'。Rotork雙密封系統確保內部元件受到保護，因為它們被防水接線端子模塊將內部電纜與接線端子箱隔離。即使在現場接線期間，移去接線端蓋，保護仍得以維持，且接線端子模塊獨立密封。
非侵入式終身密封IQ的現場調試無需卸掉電氣箱端蓋。所有設定和調整均使用提供的紅外線設定器來完成。在我們制造廠的受控環境中組裝后，氣體交換已被排除-所有內部元件終身得到保護。非侵入式控制器意味著沒有穿過控制箱體的貫通軸。
簡單、可靠
IQ簡化了設計，而規格和性能有所擴展。
力矩測量
執行器能夠可靠可精確地測定操作一個閥門的作用力，這是對閥門和執行器提供保護的基礎。IQ使用其專利的輸出力矩測量系統，該系統是從人們熟悉的類似壓力傳感器這樣的過程測量技術研制而成的。在工業中經過驗證和測試的這一技術適用于閥門執行器。在帶有負荷的情況下，用安裝在力矩傳感器內的壓敏電阻傳感器，是電機蝸桿推力的反作用力直接轉換成輸出力矩比例的電信號，可獲得準確的、可重復的力矩測量值，且獨立于頻率、電壓和溫度變化。閥位測量可靠的過程控制取決與閥門行程末端的準確定位，而液壓控制取決于閥門行程中間的準確定位。擁有專利的非接
觸式閥位測量系統則是執行器控制中最簡單的設計。只有一個活動部件的分解器把輸出中心套筒的旋轉轉換成電信號，然后與存儲在安全、永久的存儲器中的限位作比較。
元件減少
合理的機械和電氣系統使可靠性得到提高。作為IQ的基礎，手輪結構和控制底架的改進提高了執行器的可靠性。最新quot;系統集成芯片'技術已因應用于IQ控制模塊。元件數量明顯減少，從而減少了互連、布線和印刷電路板的復雜性。采用了諸如數據顯示功能以及更好的系統保護等增強功能，從而提高了性能及可靠性。
安全完整性
最初研制IQ是為了提高閥門執行器的安全完整性狀態。通過再次的設計和創新，Rotork能夠提供解決辦法，是工藝工程師能夠根據確定的安全完整性等級評估選擇執行器。鑒于IEC615081、ISA-S84.01和DIN19250等國際標準成為評估工藝系統安全完善的要求，Rotork將樂意討論您的要求。
與閥門配套有閘閥，球閥，蝶閥等。
選型及技術參數表
執行器輸出轉速（50Hz）18 24 36 48 72 96144 192
執行器型號
扭矩（Nm）IQ10 34
功率（KW)0.05 0.07 0.09 0.11 0.15 0.19
12 81 68 48 41
功率（KW)0.13 0.16 0.21 0.23
18 108
功率（KW) 0.17 0.21 0.23
20 203 176 142 102
功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
25 400 298 244 230 149
功率（KW)0.63 0.78 0.77 1.06 1.29 1.19
35 610 542 474 366 257
功率（KW) 0.96 1.19 1.42 1.50 2.06 2.04 2.06
40 1020 845 680 542 406
功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
70 1490 1290 1020 745 645 542
功率（KW)2.34 2.91 3.37 3.21 4.41 4.16 5.14 5.59
90 2030 1700 1355 1020 865 730
功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55
91 1355
功率（KW)10.82 13.98
95 3000
功率（KW)5.81
注：IQ-IB/IS結合可達43,386Nm（多轉式）；IQ-IW結合可達137,000Nm（90度輸出）

英國 ROTORK 公司是世界上著名的工業控制及儀器儀表生產廠家,于 1958 年注冊于英國, ROTORK 各種執行器在全世界享有極高的聲譽并在世界市場取得了很大的成功。 ROTORK 目前在該領域處于領先的地位。在過去50多年里, ROTORK 高質量的產品與服務為其客戶帶來了巨大的經濟效益。
ROTORK 在質量保證方面,一直處于同行業的領先地位。 1960 年, ROTORK 的產品通過了國家動力（ NATIonAL POWER ）組織的質量標準認證。 1987 年,通過了 ISO9001 質量認證體系,世界公認的 LRQA 和 NACCR 方案通過了所有 ROTORK 的產品和服務。 ROTORK 在不斷的改革對客戶的服務 , 同時在設計,制造檢測工藝中采用了高質量標準 , 采取了嚴格的測試手段 , 每一種執行器的設計都要經過壽命及環境實驗的考驗,使 ROTORK 執行器具有很高的可靠性。
作為世界上主要的執行結構制造專業廠家,英國ROTORK 因其耐用的產品而享譽全球,憑借著數十年在各種環境下安裝,使用的經驗,已開發出了一套高可靠性的設計。并使執行機構在操作及安全應用方面處于領先地位。英國Rotork 公司成立50年余年以來,已在閥門,水閘和擋板等的執行機構領域內成為優質的代名詞, 確立了領先地位,這些產品廣泛應用于世界各地的

IQM/IQTM：適用于每小時啟動1200次/小時的閥門操作。
IQTF（全轉式）執行器適用于需要從90°以上到120°的非推力式操作應用。
IQS單相：電容器啟動/運行鼠籠式感應電動機。60次/小時
IQDC：永久磁鐵,低慣性設計。
IQD直流：永久磁鐵,直流電機包括恒溫器防護裝置。
如要求執行器線性輸出,可在標準IQ執行器底座安裝推力螺桿裝置。
現在Rotork IQ可以提供一個完整的執行器系列,可適應大部分需要控制和指示的角行程和多轉式閥門的應用,給用戶以高標準的性能,質量以及全方位的價值?？紤]個別用戶的需求,Rotork生產了一系列齒輪箱,包括用于多轉式和角行程閥門的齒輪箱,大型及慢速移動的閘閥和球閥可通過電動執行器下面安裝的傘形齒輪或直齒輪來驅動,還可提供調節型和潛水型齒輪箱。
多轉式輸出-IB和IS系列齒輪箱,配合斜齒輪(IB)和直齒輪(IS)用于多轉式輸出,應用于螺紋式或鍵槽式閥桿的閥門。IQ -IB結合可以達到8,135力矩和1,557kN推力輸出。IQ-IS結合可以達到43,386Nm力矩和3,342kN推力輸出。角行程輸出-IW系列齒輪箱（角轉式 90°調節范圍 /-5°)IQ系列執行器可與角行程的蝸輪,渦桿齒輪箱相連,通過降低速度,增加力矩來操作角行程閥門,力矩輸出可高達137,000Nm。

機械數據
12.執行器IQ10IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
法蘭型號ISO5210 F10 F14 F16 F25 F30
執行器重量(Kg) 32 52 75 215 230 220
最大允許閥桿直徑A型mm 32 38 54 64 7073(Z型) 83(Z型)
螺紋接口IQ10--IQ95均為一個M40和兩個M25或一個1.5'和兩個1'
設計壽命10,000次開/關
工作頻率60次/小時
工作溫度-30攝氏度-- +70攝氏度
13、IQM——頻繁調節智能型電動執行器
動作頻率：1200次/小時
控制方式：可控硅
防護等級：IP68（3米下水深正常工作48小時）
機械結構簡單
高度集成模塊化
雙層密封
故障智能診斷，自動恢復功能
十余種保護
液精顯示
手機遠程通信
終身維護
力矩測量采用了新的壓抗技術，使測出的力矩更加精確，可用于各種供電電源
大量研究證明增加譯碼器是最可靠的現行解決方法
機身材料采用
LM20 (ASTMA 316)
鋁合金材料
流線型
執行器型號IQM10 IQM12 IQM20 IQM25 IQM35

調接推力kN 7.94 15.9 24.26
額定推力kN 15.88 28.59 36.4
基座尺寸F10
