一． 概述：

該型機的特點:儀器工作方式有兩種,電池供電滿足避雷器野外校驗工作的需要.電源供電又可提高避雷器檢驗的需要.儀器可以在線檢測避雷器計數器。也可以對離線的避雷器計數器進行校驗與檢測。

在輸變電設備中，避雷器是較為昂貴的大型設備，避雷器動作計數器起著監測避雷器泄漏電流和用作雷擊次數統計的作用。避雷器泄漏電流的大小直接反映的性能好壞，工作人員一般都將泄漏電流值當作避雷器是否正常工作的重要依據。另外，每當雷雨季節來臨之前，工作人員都要測試動作計數器能否可靠動作。因此，現場工作人員迫切需要一種能測能檢驗動作計數器可靠性的實用儀器。 避雷器現場動作計數器檢驗儀正好能很好解決這一難題。

二． 基本原理和結構

    本測試儀內置一個電狀態校驗雷擊計數器的原理是放電裝置產生一個直流高壓，瞬間加在氧化鋅避雷器泄漏電流表兩端，模擬發生雷擊時的狀態，即可檢驗雷擊計數器的動作可靠性。

避雷器現場動作計數器檢驗儀采用便攜式鋁合金箱體結構，放電裝置放置在同一個箱體內，攜帶和操作都十分方便。

三． 主要技術指標

（1）輸出電壓： DC 0-1000V

（2）輸出電流：  〉100A/20us

（3）內置12V充電電池。

（4）電壓表

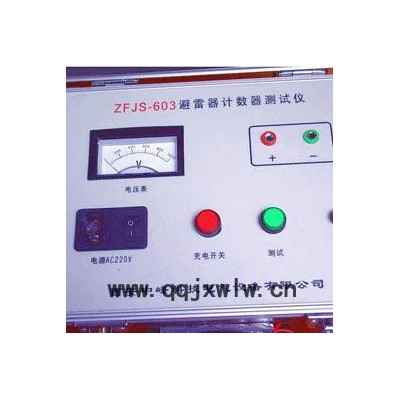

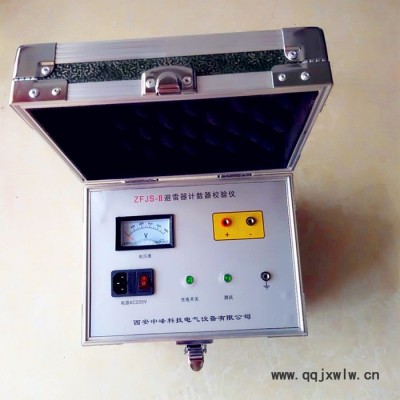

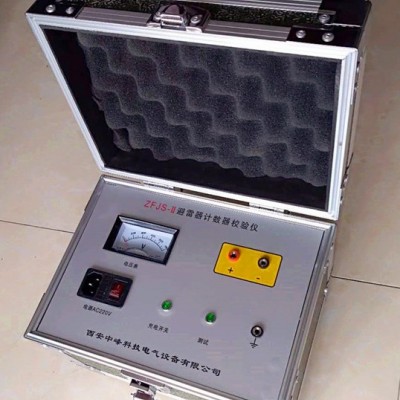

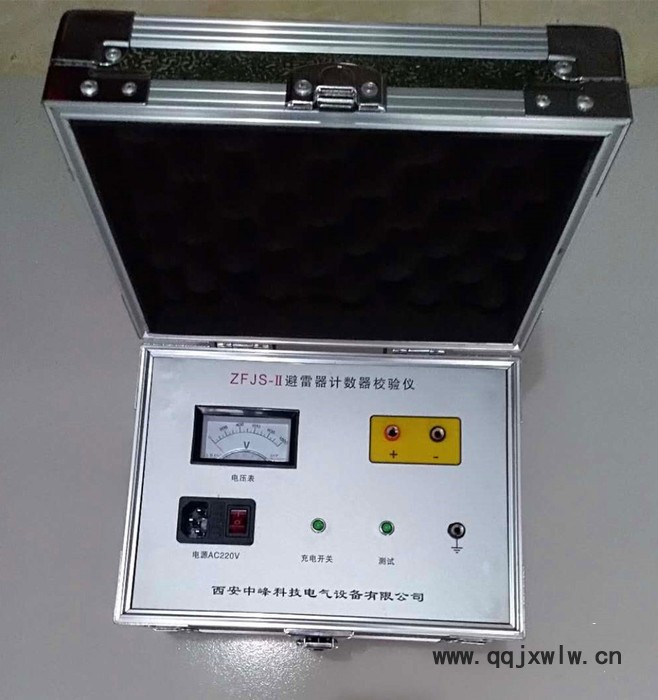

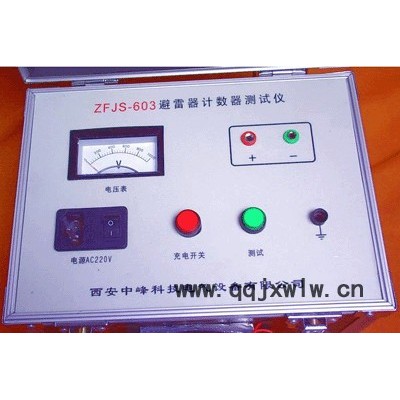

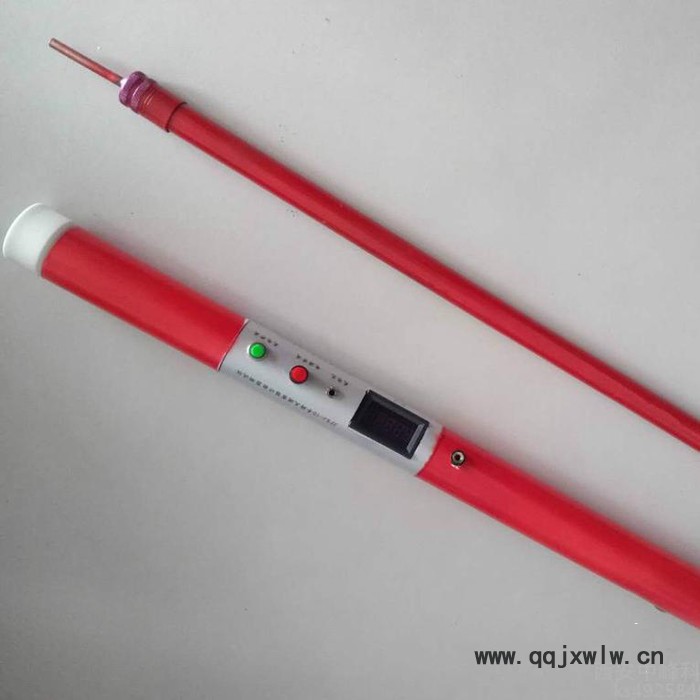

四．儀器視圖：

五．測試方法和接線：

1． 接線如圖：

2． 按充電鍵電壓表開始充電，當電壓達到400V 左右時，按起充電鍵，在按測試鍵，并觀察計數器的動作情況，避雷器計數器動作，電壓降為零，否則避雷器計數器有問題。

3. 檢驗完畢后，立即關掉電源，待輸電壓完全回零時，才能拆除接線。

4. 如按測試鍵，電壓表沒有下降，應關掉電源，待電壓指示回零后，檢查是否回路有斷點，或者是放電計數器不適合技術指標中規定的型號。
