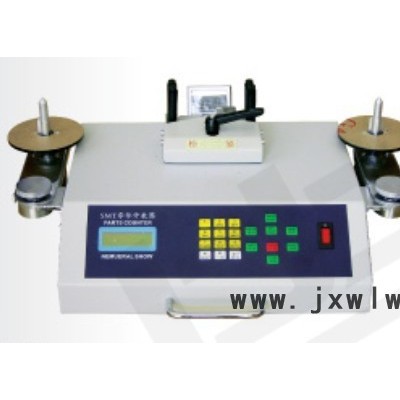

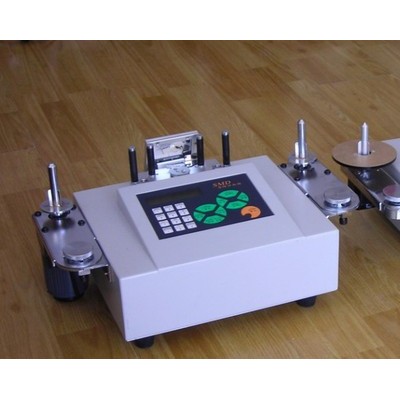

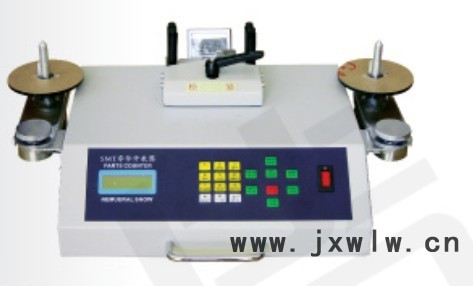

MAC-12Ｎ測漏零件計數器

產品原理：

??全自動SMD零件計數器,采用光電傳感原理,利用零件載帶引導孔與零件的對應關系,通過專用處理芯片及大規模集成電路處理,實現零誤差,**測定SMD零件數量,可實現方便快捷的計數,是SMT物料管理的高效輔助設備.（可訂做具測漏功能的計數器，測漏功能SMD零件計數器配備高速光纖，根據空料和實料光線強度對比原理，準確檢知空料。）

產品特色： 全自動方式計算零件數量,方便點料、發料作業操作簡單，獨具匠心的防料帶脫落設計將對料帶的傷害減少至**小，正反向皆可計數，可預設數量**計算數量，零誤差?？杉友b掃描槍及條碼打印機，方便管理作業。

 產品規格：

?? 電 源：AC220/110，50HZ，25W 計數范圍：-99999~99999PCS 外型尺寸：L470*W300*H180mm 重 量：10KG

產品應用：

??SMD料帶式零件皆可使用

料帶輪直徑：

??任何尺寸皆可使用 料帶間隔（PITCH）：2，4，8，10，12，16，24，32，44，56mm 料帶寬度（WIDTH）：8，12，16，24，32，44，56mm

操作說明：

一、功能鍵說明： 0-9數字鍵 確認鍵 ENG/select 左行鍵 右行鍵 停止鍵/清零鍵 打印鍵 PITCH鍵

二、開機顯示 PITCH: xx mm SET NO A COUNT 00000 00000

1.修改間距 xx為當前設置的間距 按下‘PITCH’鍵 xx會閃爍，閃爍時松開‘PITCH’鍵再按下xx會變化并繼續閃爍 依此02-04-08-12-16-20-24-28-32-36-40-44-48-52-56每按一次改變一次輪流切換。在閃爍時直接輸入數字鍵無需多按‘PITCH’鍵 如 原來為02 想切換到48用‘PITCH’鍵需間斷按12次，如直接按‘4’和‘8’則xx變?yōu)?8 ，超過3秒鐘停止閃爍，并自動保存到計數器中。 閃爍時直接按確認鍵(Enteer) 停止閃爍，并自動保存到計 數器中。

 2．設置設定值 按SET鍵清零設置值 SET 字符下變?yōu)?0000 直接按數字鍵數字會左移設置值 如 按‘2’ 00000變?yōu)?00002 再按‘8’ 00002變?yōu)?00028

3．清零計數值 COUNT 下面數字為實時計數值移動料帶該數字會變化 有 ‘+’ ‘—’顯示,按 ‘停止/清零‘鍵 2秒鐘再松開， COUNT下面的計數值變?yōu)?0000．

 4. 自動/手動模式 通電進入后，主界面所顯示的‘ A’是自動模式，在主界面下按‘SELECT’鍵2秒鐘后，主界面的‘A’會變成‘M’，也**進入了手動模式，在主界面下按‘SELECT’可以在手動和自動之間互相切換

5. 正向計數 按‘右行鍵’松開，在自動方式下（顯示‘A’），如果SET下 有設置值料盤開始右行至設定值自動停止。如果沒有料盤啟動后會自動停止。在手動方式下（‘M’）啟動后直到料盤走完。COUNT實時顯示。小于0會實時顯示負數。

 6.．反向計數 按‘左行鍵’松開，在自動方式下（顯示‘A’），如果SET下 有設置值料盤開始左行至設定值自動停止。如果沒有料盤啟動后會自動停止。在手動方式下（‘M’）啟動后直到料盤走完。COUNT實時顯示。小于0會實時顯示負數。

7．停止計數 在電機運轉中突然按下停止鍵會立即停止。

 8．打?。≒RINT）鍵 在主界面按下此鍵**顯示出打印界面，此界面的**行顯示的是‘公司名稱’，第二行顯示的是‘時間**后行顯示的是打印的操作。

（1）進入打印界面后，在第三行會有一個閃爍的光標，在此光標處可以對所在的內容進行編輯修改

（2）在打印界面按‘LEFT/反轉’可以使光標向左移動，按‘RIGHT/正轉’可以使光標向右移動。 （3）在打印界面在所要編輯的光標處**次按下‘0’——‘9’鍵中的一個按鍵會在此處顯示出按鍵上的數字，如果短時間連續按下‘0’——‘9’鍵中的一個按鍵，顯示的內容可以在按鍵上的數字和字母之間進行切換。其中‘1’鍵可以在數字、特殊符號、字母大小寫等之間切換

（4）編輯好各行后，光標在本行處，按‘ENTER’鍵可以在本行的左邊顯示‘OK’，也**把本行的內容保存下了 注意：保存編輯行的內容必須是在光標在本行位置處再按下‘ENTER’鍵才可以把本行內容保存下來，例如：如果要保存**行和第二行的內容，必須是光標在**行處按下‘ENTER’鍵可以把**行的內容保存下，光標在第二行‘ENTER’鍵，可以把第二行的內容保存下來，不可同時保存

（5）在打印界面按‘SELECT’進入打印參數的界面，在此界面顯示的是XYWH：XXX XXX XXX XXX 分別是對打印出的位置X軸、Y軸、寬度以及高度進行設置。

（6）按‘停止/清零’鍵可以回到主界面 （7）再按一次‘PRINT’鍵**可以對打印界面的內容進行打印。
