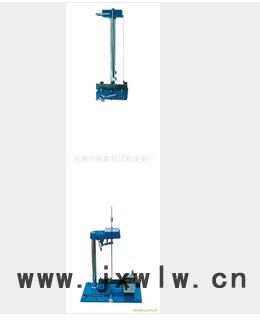

產品名稱	QHQ鉛筆硬度計
品牌	鴻聚利
型號	QHQ
加工定制	是



產品簡介：

涂膜硬度是涂膜的一種重要物理性能，其大小直接影響涂膜的一些重要使用性能，例如耐磨損性、耐磨粒性能、耐摩擦性、耐劃痕性、耐沖擊性及涂膜滯留作用及清洗難易等，因此，涂膜硬度是評定涂料性能的必測指標。使用本儀器可方便地測定涂膜硬度。

工作原理：

本儀器主要由鉛筆架和試驗臺組成，鉛筆架與立柱等組成四連桿結構，保證了砝碼的重量垂直作用于鉛筆芯與試驗臺的交點上，并使鉛筆與試驗臺成45°夾角，并保持不變。試驗臺可橫向、縱向移動，用它固定涂料樣板，并使樣板朝著劃痕方向滑動，鉛筆**在試片上劃出相應軌跡來。換用不同鉛筆劃不同痕跡，據此可判定涂膜的硬度值。

使用要求：

試片：根據客戶要求，制作試片，使其固定在滑臺之上。適用環境：常溫常濕即可。

操作及使用方法：

A準備

按GB1727要求準備120*50*（0.2-0.3）平滑馬口鐵板或按產品規定的底材，制備涂膜。用鉛筆刀把每支鉛筆前端削去木質部分，露出5-6mm柱狀筆芯（注意鉛筆芯不可松動或削傷鉛芯），用手握住鉛筆，使鉛筆始終與400號砂紙成90°角，在砂紙上摩擦鉛芯端面，直到獲得一端平滑邊緣銳利的筆端為止（邊緣要無破碎或缺口）把削好的鉛筆插入鉛筆架上。調整鉛筆，使鉛筆芯工作端面與砝碼重心重合（相應鉛芯工作端面與鉛筆架約25mm），然后用螺釘擰緊，使鉛筆位置固定。松開夾緊螺母，放入需測定的涂膜試片，然后擰緊螺母，使試片固定。松開止動螺釘，調整平衡錘，使工作桿平衡（即使鉛筆剛好接觸到試片上），然后擰緊止動螺釘，使鉛筆芯工作面離開涂膜試片。把砝碼輕輕放在鉛筆架上。

B 測試

松開止動螺釘，使鉛筆芯輕輕降下到被測涂膜試片上。轉動手輪，使涂膜板朝劃痕方向移動大約5mm(順時針轉動手輪)，并留意觀察表面是否劃破。取下砝碼，更換鉛筆，旋動試臺旋扭，使試驗臺縱向移動一定距離更換試片劃痕位置，重復準備操作后，再做下一次試驗，依次用每種型號硬度的鉛筆一次犁出五道痕跡。從**硬的鉛筆開始用此方法，當鑒定五道痕跡中，若有兩次或兩次以上犁傷膜時，換上一級的鉛筆，直到找出五道痕跡中，只有一次犁傷涂膜的鉛筆（或沒有破壞）。則這一級鉛筆的硬度值**代表被測涂膜的硬度。

日常維護：

本儀器使用時力求轉動靈活，使用一段時間后，須在絲桿、軸承等轉動部位注入機油。本儀器使用一段時間后，緊定螺釘，螺母須擰緊，以免松動。

本機外形尺寸：

長*寬*高：450mm*150mm*270mm

附件：

砝碼一個中華鉛筆一套  （6H-6B, HB）
