材質	不銹鋼
測量范圍	250±10sec；430±15sec
電源電壓	220V
名稱	擺桿硬度計
售后服務	全國聯保
外形尺寸	380×340×790mm(長×寬×高）
用途	硬度測試
品牌	上?，F(xiàn)代環境
型號	BY-II
加工定制	否

一、設備概述：

擺桿硬度計是實驗室測定漆膜涂層硬度的常規儀器。其工作原理為：以一定周期擺動的擺桿，其支點接觸的涂層表面越軟，擺桿的擺幅衰減越快；反之，則衰減越慢。由于各種擺桿在結構、重量、尺寸、擺動周期和擺幅間的差異，以及擺桿與涂層間相互作用下復雜的彈性和粘彈性變化，各種擺桿的測定結果間無法建立起有效的換算關系。因此，在各產品標準中測定涂層擺桿硬度時，會指明只使用某種擺桿。

二、技術參數：

1、使用電源：AC220V  50Hz或60Hz
2、適用擺型：Konig擺和Persoz擺
3、外形尺寸：380×340×790mm(長×寬×高）

三、技術指標：

Konig擺桿為三角形框架外形結構，Persoz擺桿為方形框架外形結構。二種擺桿測定的主要技術指標見下表：

四、行業標準：

BY-II型擺桿硬度計是基于國際標準ISO 1522-2006《色漆和清漆-擺桿阻尼試驗》設計、制造的，等效于標準GB/T 1730-2007中的A法。相應的美試驗與材料協會標準為ASTM D4366-95。BY-II型擺桿硬度計適用Konig擺桿（科尼格擺桿，簡稱K擺）和Persoz擺桿（珀薩茲擺桿，簡稱P擺）這二種擺桿。請?jiān)诙ㄙ彆r(shí)確認。
多數情況下，Konig擺桿測定時間接近Persoz擺桿測定時間的半，從這點上可以認為Persoz擺桿的分辨率要于Konig擺桿；但Persoz擺桿在較硬、滑的涂層表面上易打滑從而影響實際測定精度。通常認為，Konig擺桿宜用于較硬涂層測定，而Persoz擺桿宜用于較軟涂層測定。
擺桿硬度計是用于化工原料檢測過程的，用戶在使用前應當按相關安全規定建立適當?shù)陌踩托l(wèi)生防護措施并確定規章制度。與化工原料接觸有關的安全問題應當由用戶予以確立，不屬本說明書的說明范圍。


五、初次安裝：

（1）將儀器置于平穩、牢固的工作臺上。取下有機玻璃罩，調整好儀器水平。如果使用Konig擺桿，則先將擺桿撥動桿轉到右側；如果使用Persoz擺桿，則先將擺桿撥動桿轉到左側。

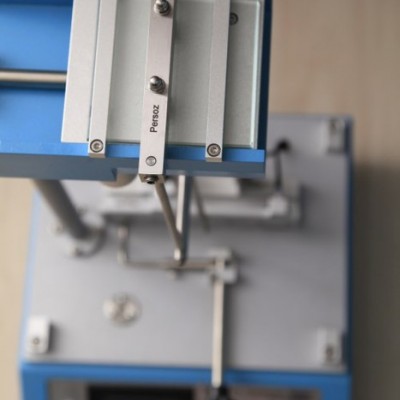

（2）降低試樣放置臺，放入平玻璃片（隨機提供）。取出要使用的擺桿，用潔凈的軟布清潔擺桿的球形觸點。將擺桿上的小孔對準操作臺上的定位銷，擺放好擺桿（擺上印有“Konig”或“Persoz”標記的側朝前）。
（3）標尺零位檢查：升起試樣放置臺以夾緊平玻璃片（擺桿會相應提高，球形觸點與平玻璃片接觸），待擺動靜止后檢查擺桿尾部是否處于標尺的零位。如果不在零位，調整標尺到零位（出廠前已調整好）。
（4）將擺桿定位到起始位置后，檢查擺桿尾部是否處于標尺6o（或12o）位置（出廠前已調整好）。
（5）完成以上檢查后，取下平玻璃片，裝好有機玻璃罩，連接好儀器與控制箱間的信號線，接通控制箱的電源。儀器安裝結束，現在可以使用儀器了。

六、儀器按鈕操作說明

（1）“選擇”按鈕用于設定擺型，必須與所選擇的擺桿相致。選擇“Konig擺”則儀器左側光電計數器有效（標尺3o位置）；選擇“Persoz擺”則儀器右側光電計數器有效（標尺4o位置）。八、測試前檢查：
（2）“啟動”按鈕用于啟動儀器進入計數準備，同時清除前次顯示?！癒onig擺”置于6o位置后，或“Persoz擺”置于12o位置后，先按“啟動”按鈕，再釋放擺進入擺動狀態。
（3）計數結束，儀器控制箱會蜂鳴提示，定格顯示擺動次數（osc）和擺動秒數（sec）。儀器控制箱同步測定擺動次數和擺動秒數，蜂鳴結束后同時給出二種結果顯示。
