皇晶科技

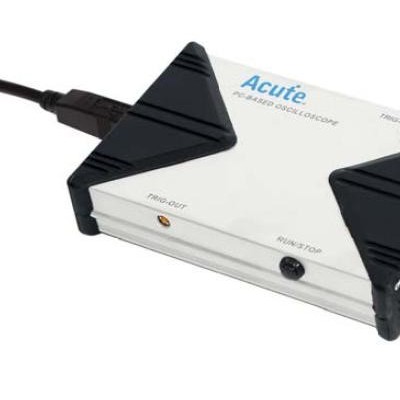

TravelScope 數字存儲示波器

•  PC-based, USB2.0 接口 / 供電

•  2 通道 (可疊加至 12 通道)

•  1 GS/s 取樣率, 200 MHz 帶寬

•  數據可導出成 WORD, EXCEL, TEXT, HTML, MATLAB 等格式

•  觸發群組 I  ：邊緣, 外部, 寬度, 視頻

•  觸發群組 II ：A-B, 延遲, 欠幅, 碼型, 狀態, 逾時, 轉態, 設置 / 保持, 窗口...

•  總線觸發 / 解碼：CAN, I2C, UART, ...

•  內建二通道信號發生器

•  數據采集器 (存至硬盤)

•  **小輸入靈敏度范圍 2 mV/div

型號

TS2202E TS2212E TS2212A TS2212H

記錄長度

10 KS/ch

128 MS/ch

128 MS/ch

128 MS/ch

分辨率

8 bits

8 bits

8 bits

16 bits

觸發

群組 I 群組 I

群組 I, II / 串行總線 群組 I, II / 串行總線                                                                                                        135×80×26mm3

                                                                                                             系統要求

                                                                                                             •  USB 2.0 插孔

                                                                                                            •  XP, Vista, Win 7, Win 8 (32 / 64 bits)

軟件畫面

TravelScope 系列

采集

模式取樣, 平均, 包絡, 峰值檢測, 高分辨率

• TS2202E/TS2212E/TS2212A:

8 bits: 1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch

• TS2212H:

觸發 觸發模式 觸發源

自動, 一般, 單次, 滾動 (**高取樣率為250KS/s, 電腦設備不同會有些許誤差)

通道 1, 通道 2, 外部觸發(TTL only) 直流, 低頻抑制 (LF reject), 高頻抑制

實時取樣率

8 bits

12 bits

: 1 GS/s @ 1 Ch; 500 MS/s @ 2 Ch

: 500 MS/s @ 1 Ch; 250 MS/s @ 2 Ch

耦合

觸發范圍

(HF reject), 噪聲抑制( Noise reject) 顯示區域中央算起 ±4 格

14/15 bits : 100 MS/s @ 2 Ch

1 div or 5 mV @ <10 mV/div

 16 bits

• TS2202E:

: 100 MS/s @ 1 Ch

垂直靈敏度

0.6 div @ ≧ 10 mV/div

記錄長度

8 bits: 10KS/ch

• TS2212E/TS2212A:

8 bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch

釋抑時間

觸發類型 基本觸發

~60 ns to 10 sec.

邊沿, Video/TV, 寬度 正沿, 負沿, 交替, 任意沿

• TS2212H:

觸發群組 I

8 bits: 128MS/ch @1 Ch; 64MS/ch @2 Ch邊沿

12/14/15/16 bits : 32MS/ch視頻

輸入  寬度

A-觸發

NTSC, PAL, SECAM, 圖場, 掃描線 范圍從 1 ns to 50 秒 @ 1-通道

輸入通道數量

耦合

2 (通道1, 通道2)

交流/直流

范圍從 2 ns to 50 秒 @ 2-通道

觸發群組 II (TS2212A / TS2212A Only)

阻抗 過電壓保護 通道到通道隔離度

1 MΩ ∥ 18 pF

±100 V (直流+交流峰值)

≧ 100 : 1

B-觸發 邏輯

欠幅

事件, 時序

狀態, 碼型 (AND, OR, NAND, NOR) 正欠幅/負欠幅/欠幅結合寬度

通道間延時

當兩通道間使用相同刻度與

 范圍從 8 ns to 50 秒

耦合設置時為 100 ps逾時

垂直

正脈沖/負脈沖/任意

范圍從 8 ns to 50 秒

200 MHz @ 1-通道

總線觸發 (TS2212A / TS2212A Only)

帶寬100 MHz @ 2-通道

串行總線

CAN, I2C, UART, ...

上升時間

1.75 ns @ 200 MHz; 3.5 ns @ 100 MHz

總線解碼 (TS2212A / TS2212A Only)

分辨率

8 bits (TS2202E/TS2212E/TS2212A)

12, 14, 15,16 bits (TS2212H)

串行總線

測量/波形處理

CAN, I2C, UART, ...

輸入靈敏度范圍 位移范圍

偏置范圍

垂直精度 帶寬限制

水平

2 mV/div - 10 V/div

(滿刻度: 顯示區域內 ±4 格, 顯示區域外 ±1 格)

±4 格

±150 V @ 2, 5, 10 V/div

±15 V @ 0.2, 0.5, 1 V/div

±1.5 V @ 2, 5, 10, 20, 50, 100 mV/div

DC精度 ±3%

20 MHz, 100 MHz 或不限制

  特殊功能  自動設置, 長時間記錄  頻率, 周期, **大, **小, 高值, 低值, 峰-峰值,

幅度, 均方根, 平均值, + 占空比, - 占空比, 測量正頻寬, 負頻寬, 上升時間, 下降時間, + 過沖,

 - 過沖, 中間值, 周期均方根, 周期平均, 相差

  光標 時間, 幅度

  數學運算  加, 減, 乘, 除, XY, lAl, √A, Log(A), Ln(A), ∫Adt, eᴬ

Rectangular, Blackman, Hann, Hamming,

時基范圍

2 ns/div to 10 s/div(顯示區域 10 格)

快速傅立葉轉換

Harris, Triangular, Cosine, Lanczos, Gaussian.

時基分辨率

40 ps

 (垂直刻度: dBm RMS, dbV RMS, Linear RMS)

時基精度

±10 ppm

數據導出

WORD, EXCEL, CSV, TEXT, HTML,  MATLAB ,

時基延遲時間范圍

前置觸發: 顯示區域內的 0 to ** 后置觸發: **高到 50 秒

 剪貼簿, Hardcopy, 預覽

輸入/輸出

  觸發輸入 TTL 3.3 V (正沿 / 負沿)

函數波形產生器

觸發脈寬 觸發輸出

> 8 ns

TTL 3.3 V

輸出通道

輸出阻抗 頻率

幅度

偏移

FG 模式 調制 其它

2 (Gen.1, Gen.2)

600 Ω

直流 - 1 MHz

0 V to 2.5 V (to 1 MΩ 負載) ±50mV 雙通道模式時固定在  0 V

單通道(Gen 2.) 模式時在 -1.25 V 至 1.25 V 正弦波, 方波, 脈沖波, 三角波, 鋸齒波, 直流 AM, FM, PM, ASK, FSK, PSK

掃頻, 脈沖

示波器疊加 可疊加**多通道數 觸發源 主從設備延遲

12 ch (6 臺 TravelScopes 示波器,

1 臺主機 & 5 臺從機) 僅允許由主機

主機與從機通道間 ±1 ns @ 1-通道 主機與從機通道間 ±2 ns @ 2-通道

產品內容

項目數量

1. TravelScope 主機1

2. 疊加接線1

3. USB 2.0 接線1

4. 250 MHz 探頭及附件包2

5. 攜帶包1

6. 安裝光盤1

六、     標準配置
