>供應專區>機械部件>儀器儀表>示波器>熒光示波器廠家 固緯電子gwinstek GDS-3502數字示波器 信號分析儀,頻譜分析儀,網絡分析儀,音頻分析儀,電容
普通會員
產品價格￥27000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量999 臺
發貨期限自買家付款之日起 10 天內發貨
瀏覽次數694
企業旺鋪http://cinemaniastigma.com/index.php?homepage=njdaoce
更新日期2021-12-06 11:49
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：楊起(先生) 市場銷售部經理
聯系固話：
聯系地址：中國江蘇省南京市浦口區浦口大道11號明發新城中心2-4-7F
品牌： |
未填 |
所在地： |
江蘇 南京市 |
起訂： |
≥1 臺 |
供貨總量： |
999 臺 |
有效期至： |
長期有效 |
語言菜單： |
多國語言 |
尺寸： |
400(W) x 200(H) x 130(D) |
| 語言菜單 | 多國語言 |
|---|---|
| 尺寸 | 400(W) x 200(H) x 130(D) |
| 寬帶限制 | 20 MHz |
| 產地 | 進口 |
| 帶寬 | DC~150MHz(-3dB) |
| 電源電壓 | 36V |
| 類型 | 數字示波器 |
| 通道數 | 4 |
| 用途 | 測量交流電或脈沖電流波的形狀 |
| 重量 | 4KG |
| 結構型式 | 便攜式 |
| 品牌 | 固緯電子gwinstek |
| 型號 | GDS-3502 |
| 加工定制 | 否 |

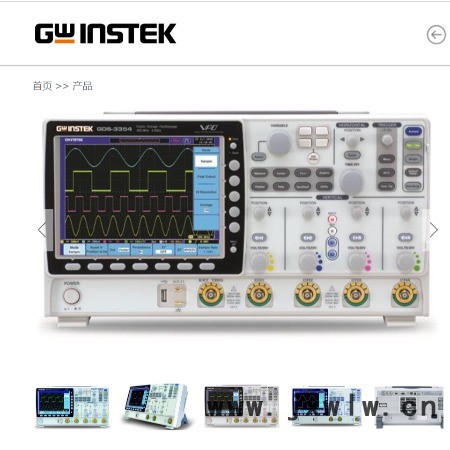

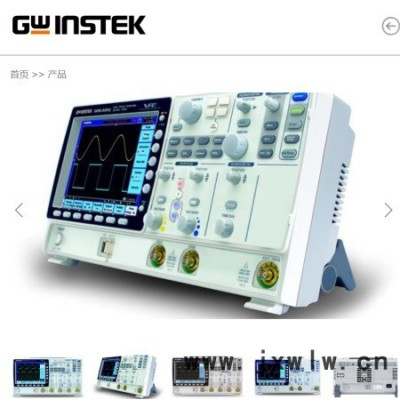

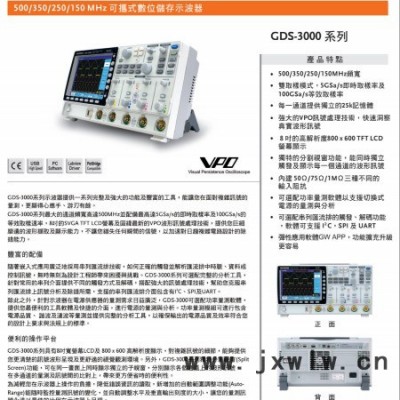

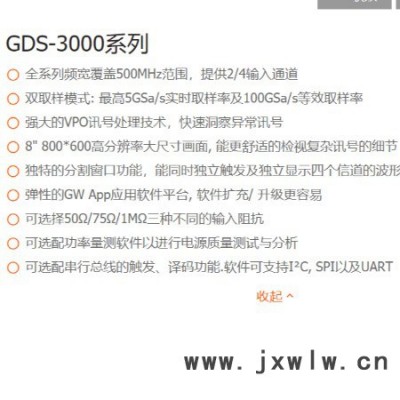

GDS-3000系列
全系列頻寬覆蓋500MHz范圍，提供2/4輸入通道
雙取樣模式: 高5GSa/s實時取樣率及100GSa/s等效取樣率
強大的VPO訊號處理技術，快速洞察異常訊號
8" 800*600高分辨率大尺寸畫面, 能更舒適的檢視復雜訊號的細節
獨特的分割窗口功能，能同時獨立觸發及獨立顯示四個信道的波形訊號
彈性的GW App應用軟件平臺, 軟件擴充/ 升級更容易
可選擇50Ω/75Ω/1MΩ三種不同的輸入阻抗
可選配功率量測軟件以進行電源質量測試與分析
可選配串行總線的觸發、譯碼功能.軟件可支持I2C, SPI以及UART
| 規格 | ||||||||
| GDS- 3152 | GDS- 3154 | GDS- 3252 | GDS -3254 | GDS- 3352 | GDS- 3354 | GDS- 3502 | GDS- 3504 | |
| 垂直系統 | ||||||||
| 輸入通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT |
| 帶寬 | DC~150MHz(-3dB) | DC~250MHz(-3dB) | DC~350MHz(-3dB) | DC~500MHz(-3dB) | ||||
| 上升時間 | 2.3ns | 1.4ns | 1ns | 700ps | ||||
| 垂直分辨率 | 8 bit | |||||||
| 垂直分辨率(1MΩ) | 2mV ~ 5V/div | |||||||
| 垂直分辨率50/75Ω | 2mV ~ 1V/div | |||||||
| 輸入耦合 | AC, DC, GND | |||||||
| 輸入的阻抗 | 1MΩ / / 15pF | |||||||
| 直流增益度 | ±（3%X |Reading| + 0.1div+ 1mV) | |||||||
| 極性 | 正向,反向 | |||||||
| 大輸入阻抗(1MΩ) | 300V (DC+AC peak), CAT I | |||||||
| 大輸入電壓(75/ 50Ω) | 5 Vrms，CAT I | |||||||
| 偏移范圍 | 2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V | |||||||
| 帶寬限制 | 20 MHz | 20/100MHz | 20/100/200MHz | 20/100/200/350MHz | ||||
| 波形信號處理 | 加、 減、 乘、 除、 FFT、 FFTrms | |||||||
| 觸發系統 | ||||||||
| 來源 | 雙通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext | |||||||
| 觸發模式 | 自動模式 （提供滾動模式可測量100 ms/div或更慢的訊號）、 一般模式、 單次模式 | |||||||
| 觸發類型 | 邊緣，脈波寬度，視頻，矮波，上升和下降、 事件延遲，（1 ~ 65, 535 events) ，時間延遲(10nS~10S) I2C, SPI, UART(選購) | |||||||
| 觸發延遲范圍 | 10ns ~ 10 S | |||||||
| 耦合選項 | AC, DC, LF rej, HF rej, Noise rej | |||||||
| 靈敏度 | DC~50MHz approx. 1div or 1.0mV；50MHz~150MHz approx. 1.5div or 15mV；150MHz~350MHz approx. 2div or 20mV | |||||||
| 外部觸發 | ||||||||
| 范圍 | ±15V | |||||||
| 靈敏度 | DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 約 150mV;250 MHz ~ 350 MHz 約 150mV；350 MHz ~ 500 MHz 約 200mV | |||||||
| 輸入阻抗 | 1MΩ±3%，~ 16pF | |||||||
| 水平系統 | ||||||||
| 范圍 | 1ns/div~100s/div (1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments); ROLL: 100ms/div~100s/div | |||||||
| 前置觸發 | 大每格 10div | |||||||
| 后置觸發 | 1000div | |||||||
| 度 | 度± 20 ppm , ≧1 ms 時間間隔 | |||||||
| 信號擷取系統 | ||||||||
| 實時采樣率 | 2.5GSa /s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s | 4GSa/s | 4GSa/s |
| 等效取樣率 | 高100GSa/s | |||||||
| 記錄長度 | 25 k 點 | |||||||
| 擷取模式 | 一般，平均，峰值偵測，高分辨率，單次；一般： 擷取的樣本值；平均： 從2到 256 波形平均；峰值檢測：以2ns的 窄頻掃描速度擷取突波；高分辨率： 實時波匣形平均可減少隨機噪聲并增加垂直分辨率 | |||||||
| X-Y 模式 | ||||||||
| X 軸輸入 | 通道 1 ；通道 3 | |||||||
| Y 軸輸入 | 通道 2 ； 通道4 | |||||||
| 相位移 | 100 kHz時 ± 3 ° | |||||||
| 光標和測量系統 | ||||||||
| 游標 | 可擷取振幅參數、 時間參數并可限定范圍 | |||||||
| 自動測量 | 28組：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8種延遲量測功能 (FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF) | |||||||
| 游標測量 | 電壓差(?V) 時間差(?T) | |||||||
| 自動計數 | 6位數計頻器，范圍從 2 Hz到額定頻率 | |||||||
| 功率測量（選配） | ||||||||
| 電源質量量測 | VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，實功率、 視在功率、 虛功率、 功率因素、 相角。 | |||||||
| 諧波量測 | Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | |||||||
| 漣波量測 | Vripple Iripple | |||||||
| 涌浪電流 | 高峰，第二個高峰 | |||||||
| 控制板功能 | ||||||||
| Autoset | 單按鈕、 自動安裝程序，所有的垂直、 水平的管道和觸發系統，撤銷 autoset | |||||||
| 自動范圍 | 允許使用者從測試點快速移動，而無需重置為每個測試點的示波器測試點 | |||||||
| 保存設置 | 20組 | |||||||
| 保存波形 | 24 組 | |||||||
| 顯示系統 | ||||||||
| TFT 液晶屏 | 8"TFT 液晶屏 SVGA 彩色顯示器 （LED 背光） | |||||||
| 顯示分辨率 | 垂直 800 ×水平 600 （SVGA） | |||||||
| 插值 | Sin(x)/x and equivalent time sampling | |||||||
| 波形顯示 | 點，向量，變數的持久性，無窮的持久性 | |||||||
| 顯示網格 | 8 x 10 divisions | |||||||
| 顯示亮度 | 可調 | |||||||

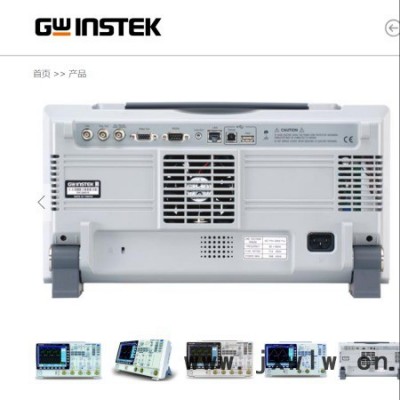

| 界面 | ||||||||
| Rs-232 C 埠 | DB-9port | |||||||
| USB 埠 | 2 seUSB 2.0 高速主機端口 ；1s USB 2.0 高速設備埠 | |||||||
| 以太網 | RJ-45 port, 10/100Mbps | |||||||
| VGAVideoPort | DB-15port, SVGA monitor output | |||||||
| 線路輸出 | 3.5mm 立體聲輸出接口/ Go/NoGo 音頻報警輸出 | |||||||
| GPIB(Optional) | USB GPIB 接口轉換器 | |||||||
| Go/NoGo BNC | 大的 5V /10mA TTL 開路輸出 | |||||||
| Kensington樣式鎖 | 后面板安全鎖插槽連接到標準的Kensington樣式鎖 | |||||||
| 電源 | ||||||||
| 電壓范圍 | AC 100V ～ 240V，48 Hz ~ 63 Hz，自動選擇 | |||||||
| 其他 | ||||||||
| 多語言菜單 | 可用 | |||||||
| 聯機幫助 | 可用 | |||||||
| 時鐘 | 時間和數據，提供用于保存數據的數據/時間 | |||||||
| 尺寸和重量 | 400(W) x 200(H) x 130(D)，大約 4 公斤。 | |||||||
