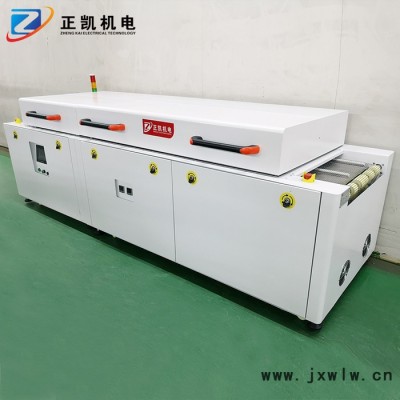

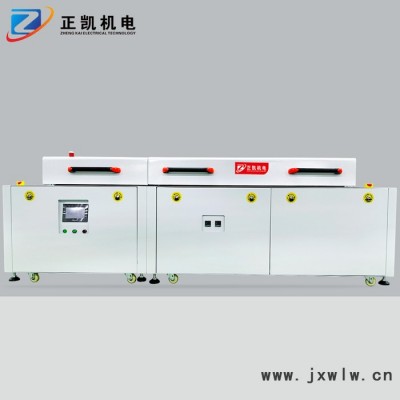

一、設備概述
無塵流平爐主要用于TP或其它點膠后加熱流平及UV干燥。
二、設備規格以及主要技術指標

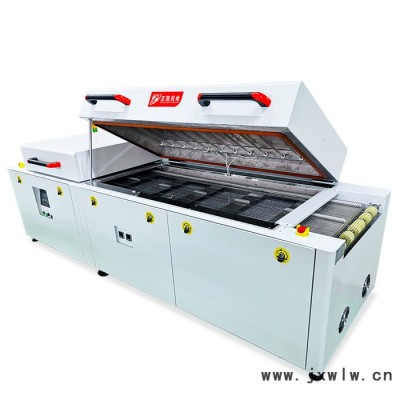

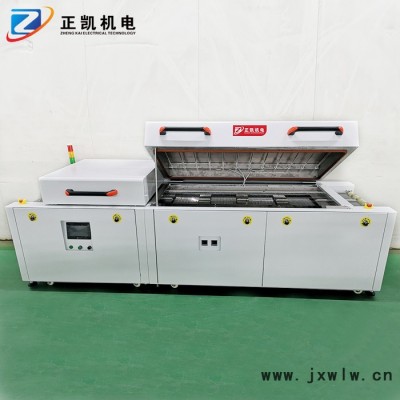

機臺結構:傳送帶上方電熱管恒溫加熱,下方UV 燈從下向上照射固化產品.
溫度范圍:常溫-100℃,常用60℃.
UV固化方式:UV LED燈固化,置于傳送帶底面向上照射產品.
LEDUV燈技術參數:
1.LED照射頭數量:4組,每組發光面積450mm*250mm.
2.LED燈波長:365±5nm
3.初期發光強度: 50～100ｍＷ/cm2可調
4.照射方向:底面照射.與傳送帶呈90度角擺放
5.LED燈:韓國LG芯片,2W/顆,共計1920顆燈珠。
6.產品表面溫度:60℃以下（速度1.0m∕min,不開上加熱狀態下測量）
7.有效照射距離:10-50mm可調。
8.有效照射幅寬:450mm
加熱上蓋技術參數：
加熱方式:石英陶瓷加熱管,共18支,400W/支.
溫度范圍:常溫-100℃,常用60℃.
傳送機構參數 :
進料方式:人工投料.
進出料口高度:MAX30mm.
傳送速度:1～3m/min.
傳送重量:單個治具含產品MAX5kg.
輸送馬達: AC 馬達無級變速.
其它項目參數：
1.材  質:內外采用SS41#鋼板經防銹處理后靜電噴涂60#淺沙色。
2.控制方式:PLC+觸摸屏控制,單機工作不帶MES接口,帶節能模式,入料位配有材料

檢測光電開關,檢測到有材料進入時UV燈自動開啟,無料進料延時自動關閉UV燈進行

節能，人機操作介面可調定機臺自動開機時間及自動關機時間.

3.重  量:約800Kg
4.機臺尺寸:長3100mm*寬1000mm*高1500mm（不含冰水機及冷風機）
