                鋼制化學品儲罐內壁防腐新技術-聯合涂層防護

                                                          張志宇

                                        （南京化院金屬表面工程應用中心210048）

摘 要：本文介紹了聯合涂層技術的特點、施工工藝、施工標準、施工設備對質量的影響及施工質量的檢測手段。



 關鍵詞：儲運 聯合噴涂 質量 工藝 標準 檢測 成本



1 問題的提出

目前，化學品的儲運設備大都為兩類：一類為要求較高的用不銹鋼制造的設備，成本較高。另一類為要求較低的直接用碳鋼制造，但此類設備的應用范圍受到限制。因此，根據多年研究，我公司研制了一種鋼制化學品儲罐（船舶、槽車）內壁防腐新技術——聯合涂層保護（耐蝕金屬涂層+封閉層）。使得用碳鋼制造的容器的應用范圍得到擴大，使儲運的成本得以大幅降低。

2.化學品的特性

腐蝕；

易燃、易爆；

有毒。

3. 耐蝕金屬噴涂

  3.1 耐蝕金屬噴涂種類

Zn---鋅；

Al---鋁；

ZnAl---鋅鋁合金；

不銹鋼（304、316等）。

  3.2 金屬噴涂工藝

   3.2.1  工藝

    噴砂除銹→金屬噴涂→封孔(閉) →養護

   3.2.2  噴砂除銹
   3.2.2.1  噴砂除銹標準
    清潔度---ISO8501-1 無銹、 無油、無脂。
    粗糙度---ISO8503-1 保證涂層附著力 （粗糙度≥G3）。
    環境要求---ISO2063 表面溫度≥露點＋3℃；
                       或相對濕度≤85%。

       3.2.2.2 噴砂主要設備及檢測儀器對質量的影響

壓縮機---螺桿空氣壓縮機 （壓縮空氣質量好）保證無油、清潔；

活塞空氣壓縮機 （壓縮空氣質量不好）難以保證無油。

水分離設備---冷凍干燥機（壓縮空氣質量好）保證無水；

油水分離器 （壓縮空氣質量不好）難以保證無水。

噴砂機—可移動負壓自加料式噴砂機，具有效率高、輕便等特點。

測溫儀器---露點儀（好） 可測環境溫度、表面溫度、露點和相對濕度，并具有報警功能；

干濕溫度計—求相對濕度較困難。

清潔度---清潔度對比圖。

粗糙度---粗糙度對比板。

    3.2.3   金屬噴涂

      3.2.3.1 金屬噴涂標準及指標

       ● 金屬噴涂標準：ISO2063。

●指標：

環境要求: 表面溫度≥露點＋3℃；

                   或相對濕度≤80%。

         附著力：≥5MP，或根據甲已雙方協商的指標。

         涂層厚度：根據ISO100973環境要求選定或甲已雙方協商的指標。

        3.2.3.2噴涂主要設備及檢測儀器

壓縮機---螺桿空氣壓縮機 （好）   保證無油、清潔、粗糙；

活塞空氣壓縮機 （不好 ）難以保證無油。

油水分離---冷凍干燥機 （好）    保證無水；

               油水分離器（不好）難以保證無油、無水。

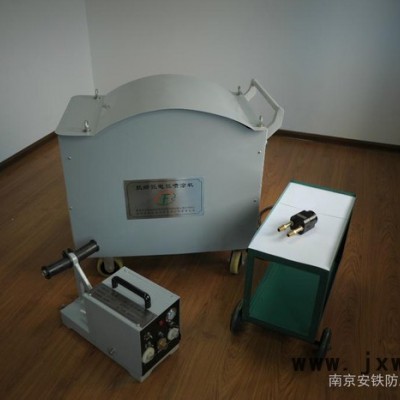

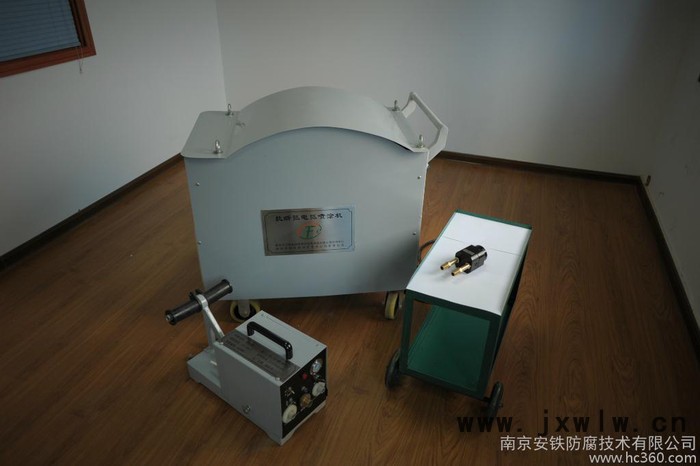

噴涂機---電弧噴涂機     （好）  效率高、附著力強、節能；

             火焰噴涂機     （不好）效率低、成本高。

電拉毛機

檢測儀器---露點儀

涂層測厚儀

附著力拉伸儀

   3.2.4  封孔(閉)

    3.2.4.1封孔(閉)劑選擇

    封孔(閉)劑選擇主要根據滿足介質的物化特性和施工要求。

      3.2.4.2封孔(閉)施工

封孔(閉)劑施工方法：刷涂、滾涂、有氣噴涂及高壓無氣噴涂等。

封孔(閉)劑施工標準：ISO12944。

4. 金屬噴涂特點

  4.1 經濟性好

   以5000m3 儲罐為例,設壁厚10mm,用料≈150噸，經濟性比較見表1。

表1                                            5000m3儲罐經濟性比較

    方           案                                  造價(萬元)

    碳鋼罐                                             ～90

    304不銹鋼罐　　　　                         ～ 450(30000元/噸)

    316不銹鋼罐 　　　　                        ～ 750(50000元/噸)

    碳鋼罐＋噴鋁/鋅鋁合金  　                   ～ 90＋50=140

          (僅為304不銹鋼罐的31%,316不銹鋼罐的19 % )

    碳鋼罐＋噴316L不銹鋼　                 ～ 90＋70=160

          (僅為304不銹鋼罐的36%,316不銹鋼罐的21 %)



  4.2  壽命長

   金屬噴涂?jī)?chǔ)罐使用壽命為8～20年。

  4.3 儲存品種多

甲醇、乙醇、乙二醇等醇類

30～50%NaOH（液堿）

多數酯類

多數醚類

多數酮類

苯類

多數醛類

油品等

  4.4  修復費用低

    可實行局部修復

    可及時地進行修復

    修復費用低

  4.5 碳鋼罐可重復噴涂

  4.6  可現場施工

5 該技術工程業績

  自2000年以來，我公司已利用該技術處理了百余臺，近30000m3儲罐（船舶、槽車）的內壁防腐。具有代表性的工程實例見表2。



表2                                                          典型工程實例

  建  設  單  位                    規格（M3）/臺數         介 質                 噴涂工藝                         施工時間

揚州惠通萬?；w公司            1000/3                   乙二醇              噴鋁+封閉層                        2000

安徽皖維集團聚脂分廠            2000/2                   乙二醇              噴鋁+封閉層                        2001

江蘇揚農化工集團                  250/2                    對鄰硝               噴不銹鋼+封閉層                  2002

上海成運貨運公司                  300/1（船艙）        乙二醇               噴不銹鋼+封閉層                  2003

張家港長江國際                     4000/2                  乙二醇                噴鋁+封閉層                        2003

江蘇揚農                              600/1                    液堿                  噴不銹鋼+封閉層                  2003

常州江盛儲運公司                  2500/2                  苯酚                  噴不銹鋼+封閉層                  2003

佛山鴻華公司                       1000/4                   乙二醇              噴鋁鋅+封閉層                      2003

寧波大眾化纖                        2500/2                  乙二醇               噴鋁鋅+封閉                        2004

舟山天力公司                       2500/2                   乙二醇              噴鋅鋁合金+封閉層                2004

青島明洋公司                       3000/15                  液堿等              噴不銹鋼+封閉層                   2004～08

青島明洋公司                        2500/1                   苯酚                噴不銹鋼+封閉層                   2004

江蘇梅蘭集團                       5000/2                    液堿                噴316L+封閉層                     2007

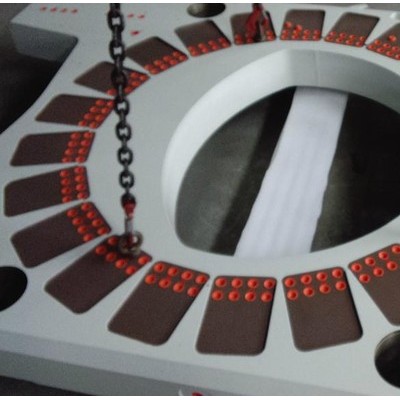

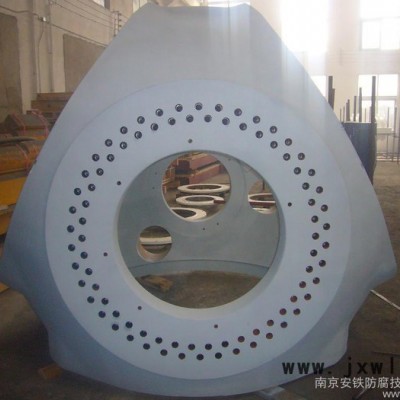

VESTAS                              風電設備                 海洋大氣           噴鋅鋁合金＋封閉層              2006～至今

常州華海船務有限公司           3700/2（船艙）       環氧乙烷等        噴鋁                                   2010



6．結論

 （1）聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，技術上是成熟的。

（2）聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，經濟上是實惠的。

  因此。聯合涂層用于化學品儲罐（船舶、槽車等）內壁防腐，具有強大的經濟和社會效益
