冷軋機油霧凈化系統的設計及應用

摘要：分析冷軋機組油霧形成原理，介紹油霧凈化系統的工藝流程 各處理單元的設計與運行參數以及使用效果。

在冷軋帶鋼生產軋制過程中產生的油霧量大且濃度高。它所造成的環境污染會嚴重影響操作工人的健康，因此必須對油霧進行高效處理，以達到排放標準。

一， 油霧的形成

冷軋帶材在軋制生產中，必須對軋輥及輥縫噴射乳化液，以保證帶材的質量。乳化液在冷卻軋輥及軋件的同時，自身溫度迅速升高，可產生以下三類油霧：

（1）由乳化液沖擊產生的霧狀乳化液，顆粒范圍為20~30um，占油霧量的96%以上，不含固體粉塵；

（2）附著在帶鋼表面上的油膜在帶鋼余溫100℃的加熱下，將有一部分霧化，其顆粒直徑小于10um；

（3）循環乳化液的溫度控制在50~55℃，在它噴射到軋機時，也會產生少量的氣溶膠氣體，顆粒范圍為0.01~0.5um，占油霧總量的很少一部分。

另外抽風機在抽取油霧的同時，也將區域內的部分小油滴一同抽走，所以被收集的油霧中油含量很高。經實測，油霧溫度為60~80℃，濃度150~250mg/㎡。

二， 油霧的凈化

油霧中的油主要有兩種分布形式，以微粒子狀均布在空氣中；另一種以油滴狀離散分布在空氣中。在油霧凈化系統中，油霧通過濾網時粘附在濾絲網上，逐浙凝結成大油滴，通過排污管進入廢油池，由污油泵提升至廢水處理站集中處理后回用，經過凈化后的干凈空氣經風機排至室個；冷凝的乳化液經過管路收集槽進入廢油池，為后序處理降低了負荷。

三， 主要處理單元設計及運行參數

（1） 軋機集霧罩

軋機集霧罩采用全封閉設計，提高了排霧系統的排霧效果，集霧罩排出油霧的濃度平均為100~300mg/㎡，溫度30~50℃。

（2） 排風管路

排風管咱在進入油霧過濾器之前設計有廢油收集槽，油霧經集霧罩收集進入排風管路后，油霧溫度有所降低，部分油霧液化形成大油滴，先行收集在廢油收集槽，尤其是在冬季使油霧內油的濃度可降低20%，有效降低了油霧凈化器的處理負荷。

（3） 防火閥

排風管路上設計采用氣動防火閥，質量可靠，且防火閥與排風機，軋機操作系統及CO2滅火系統聯鎖?；馂?zāi)發生時，管路溫度超過70℃時，防火閥自動關閉，并發出報警信號，同時發出控制信號使排風機及軋機停止運行，并啟動CO2滅火系統進行滅火，提高了系統的安全性。

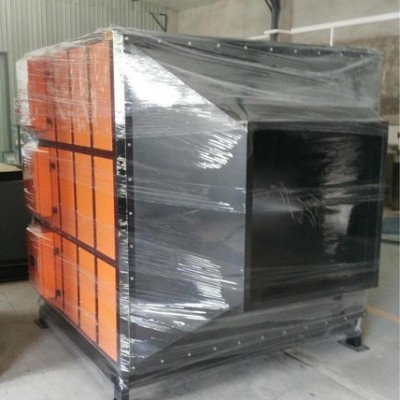

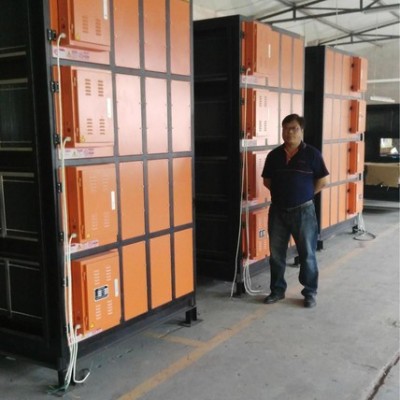

（4） 油霧凈化器

油霧凈化器采取三級機械過濾技術，科學的組合，模塊化的布置。油霧廢氣進入過濾器后，先進入10um級的過濾裝置，此級過濾的油霧量**大，然后進入5um級的過濾裝置，之后進入3um級的油霧過濾裝置。經過這三級過濾后，油霧的收集效率達95%以上。過濾網采用多層松散的波浪狀不銹鋼絲與玻璃鋼絲的混編絲網，當油霧氣流通過絲網填層時，通過吸附，擴散，凝聚及過濾等過程，使油霧顆粒逐浙由小變大形成油滴，在重力作用下沿絲網滴入收集匯集回收，隨著使用時間的增加，為了清除濾網上沉積的油霧及灰塵，設備在各級過濾裝置上設置蒸氣清洗系統，由PLC控制多個電磁閥通過時間（30天）或差壓（空負荷運行時風阻+500Pa）清洗優先選擇的模式，控制清洗周期，用蒸汽對過濾層進行逐塊清洗，提高了系統的凈化效果。同時，油霧凈化器過濾網采用U型抽屜式可拆卸立體結構布置，分粗過滿目和細過濾，可定期抽出人工清洗，維護管理方便。

油霧過濾器處理風量180000m3/h，過濾流速1.97m/s，凈化效率≥95%。機組阻力500~650Pa，過濾單元數量20個。處理后含油濃度≤10mg/㎡.

(5) 廢油收集槽

廢油收集槽內按通風機的全壓設計有U型油封，在系統運行前將油封灌滿油，避免從油霧凈化器收集的廢油經油封又以高速（由油霧凈化器的前后壓差形成）噴至出風段，并隨排風排到大氣中，導致整個凈化系統完全失去作用。

（6）  煙囪

       對照《大氣污染物綜合排放標準》（GB16297-96）的要求，任何一個排氣筒必須同時滿足**高允許排放濃度和**高允許排放速率兩項指標要求，其高度還應高出周圍200m半徑范圍內的建筑5m以上，根據以上三點要求校核排氣筒高度30m可以滿足環保的各項要求。

四， 運行效果

軋機油霧廢氣經油霧凈化器凈化后，優于《大氣污染物綜合排放標準》（GB16297-96）一級標準中的有關規定，排放速率為26.5kg/h，排放氣體含油濃度平均為8mg/㎡。
